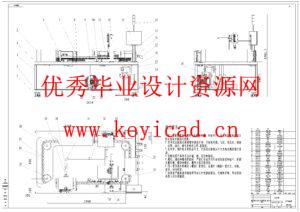

基于PLC控制的扇叶涂装装置设计（附SolidWorks模型、CAD图纸、PLC程序、开题报告）

摘要

随着制造业自动化升级与环保管控要求的提升，小型零部件涂装工序的无人化改造需求日益迫切。涡轮扇叶作为通风设备的关键部件，其表面喷涂质量直接影响产品的耐腐蚀性与使用寿命。传统人工喷涂方式存在作业效率低、涂层均匀性差、易受人为因素干扰等问题，同时操作人员长期接触有害涂料与废气，存在安全与健康隐患，难以满足批量生产的一致性与环保管控要求。因此，开发适配扇叶工件的自动化喷涂烘干装置，实现涂装工序的标准化、连续化作业，具有重要的工程应用价值。

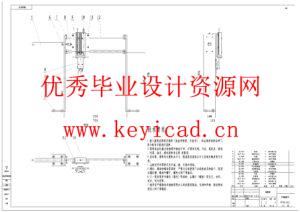

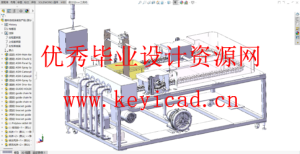

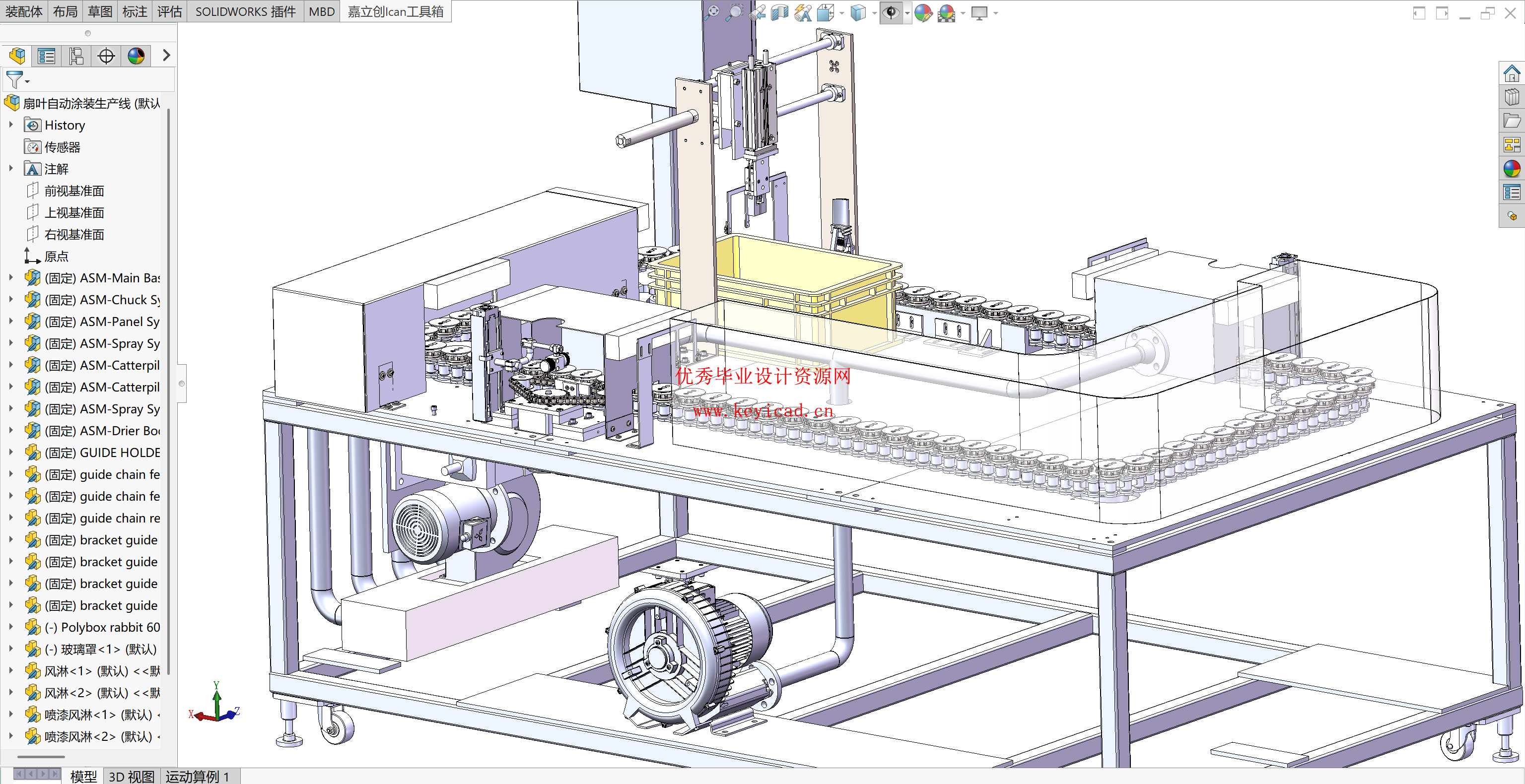

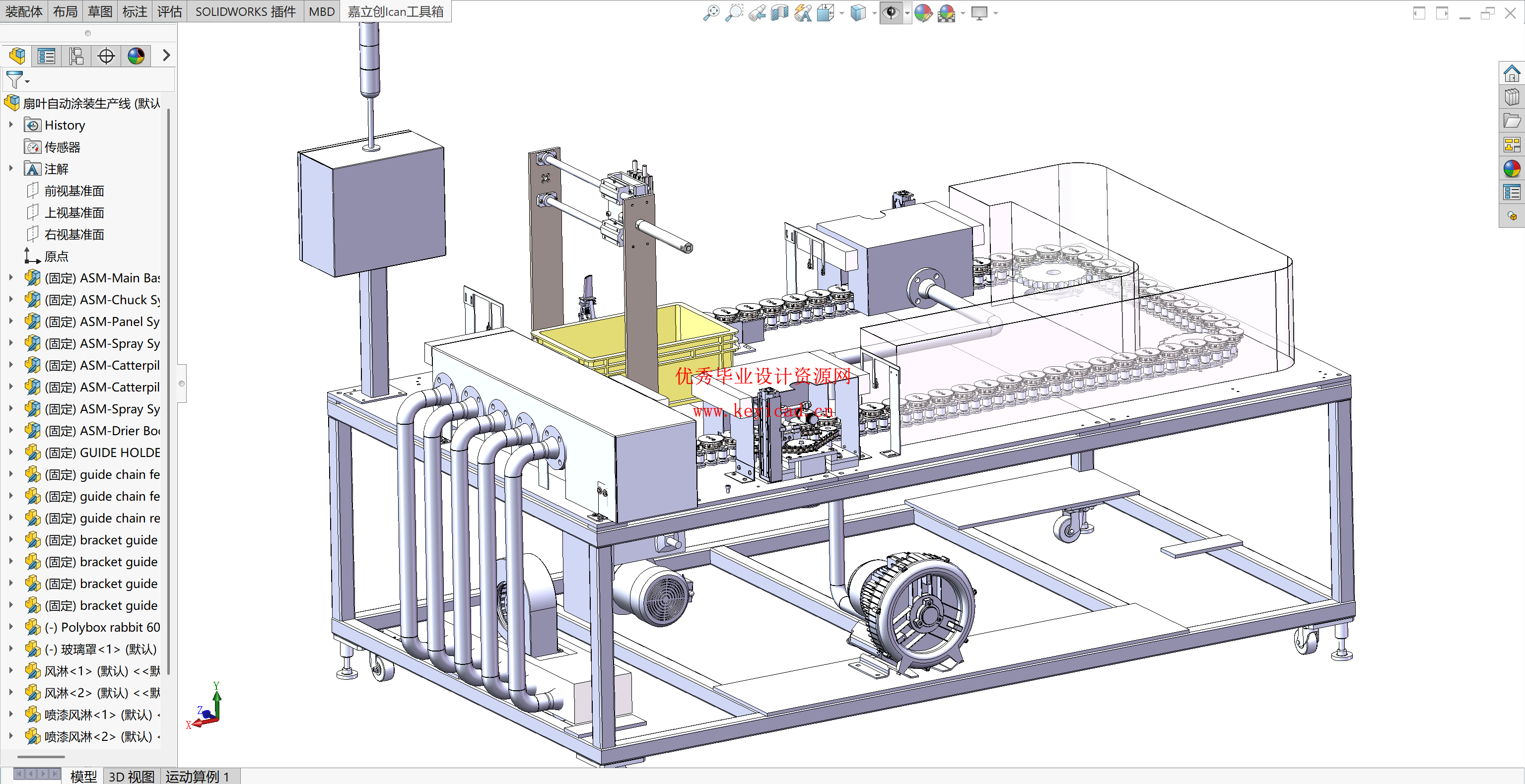

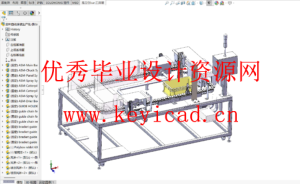

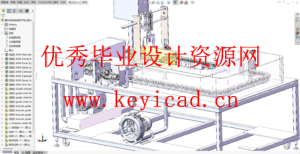

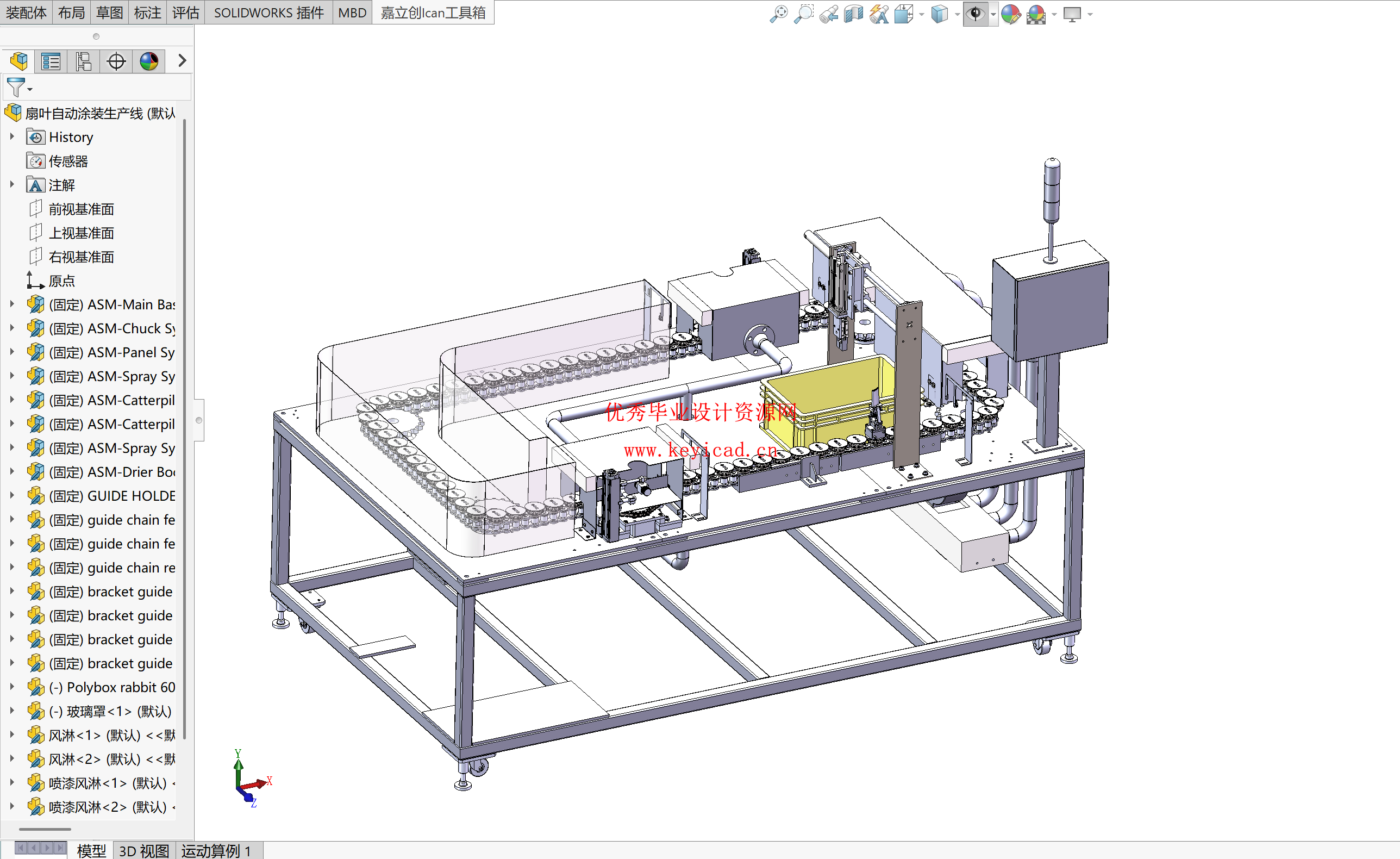

本文以小型涡轮扇叶为处理对象，设计了一套集成环形输送、双工位喷涂、热风烘干与自动下料功能的自动化喷涂烘干装置。完成了装置的总体方案设计与机械结构布局，构建了连续作业的流水线平台；基于PLC与触摸屏组态开发了控制系统，实现各工位的时序联动与工艺参数可视化管理；通过程序仿真与整机联调，验证了装置的运行稳定性与控制逻辑的可靠性。该装置有效解决了传统人工喷涂的质量与效率瓶颈，实现了扇叶涂装工序的自动化运行，为同类小型零部件涂装设备的开发提供了可参考的设计方案。

关键词：涡轮叶片；叶片喷涂；结构设计；喷涂设备

摘要 I
ABSTRACT II
1 绪论 1
1.1 研究背景及意义 1
1.2 国内外研究现状 2
1.3 本文主要研究内容 4

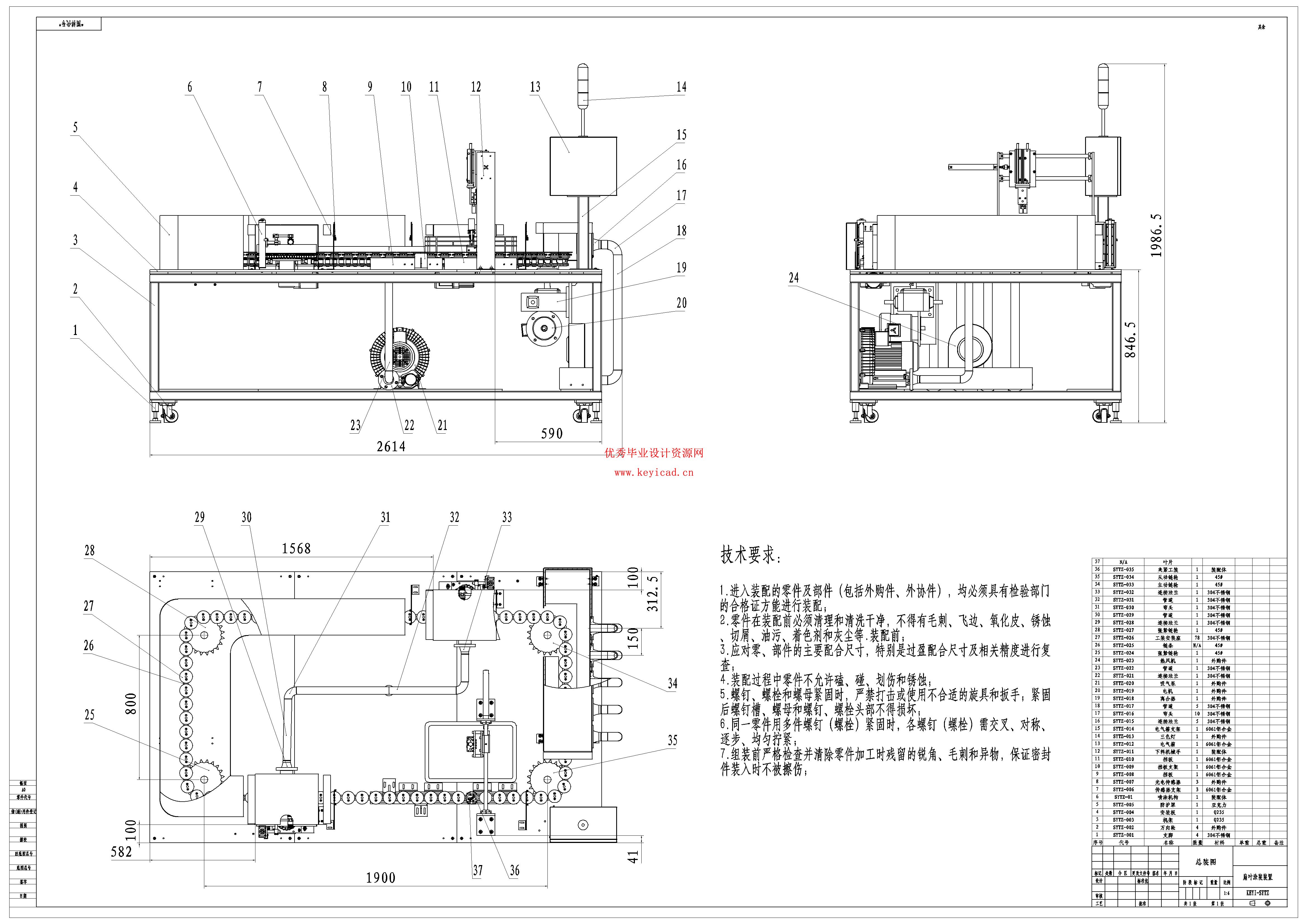

2 总体方案设计 6
2.1 工况需求分析 6

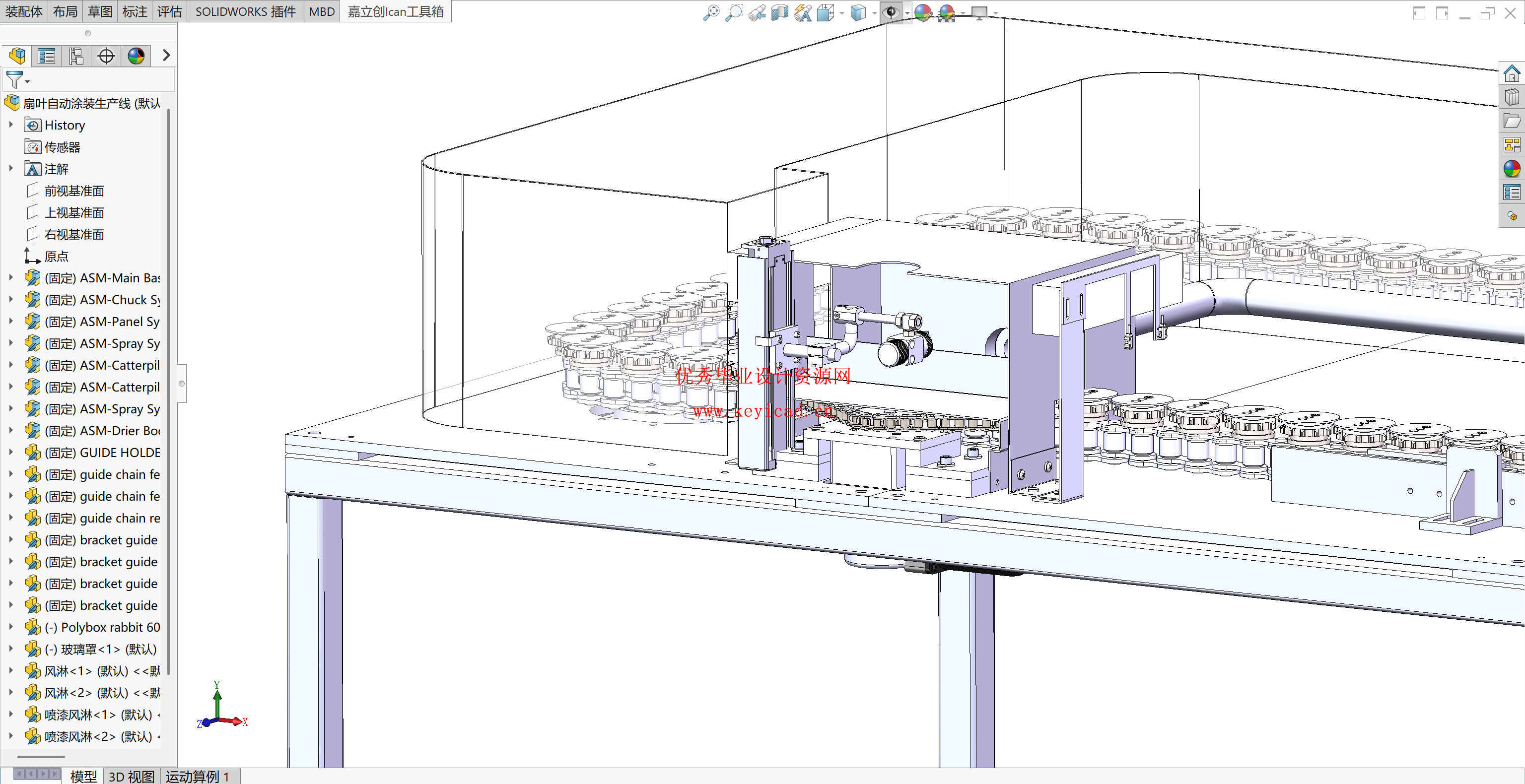

2.2 工位布置方案设计 6
2.3 传送送料方案设计 7

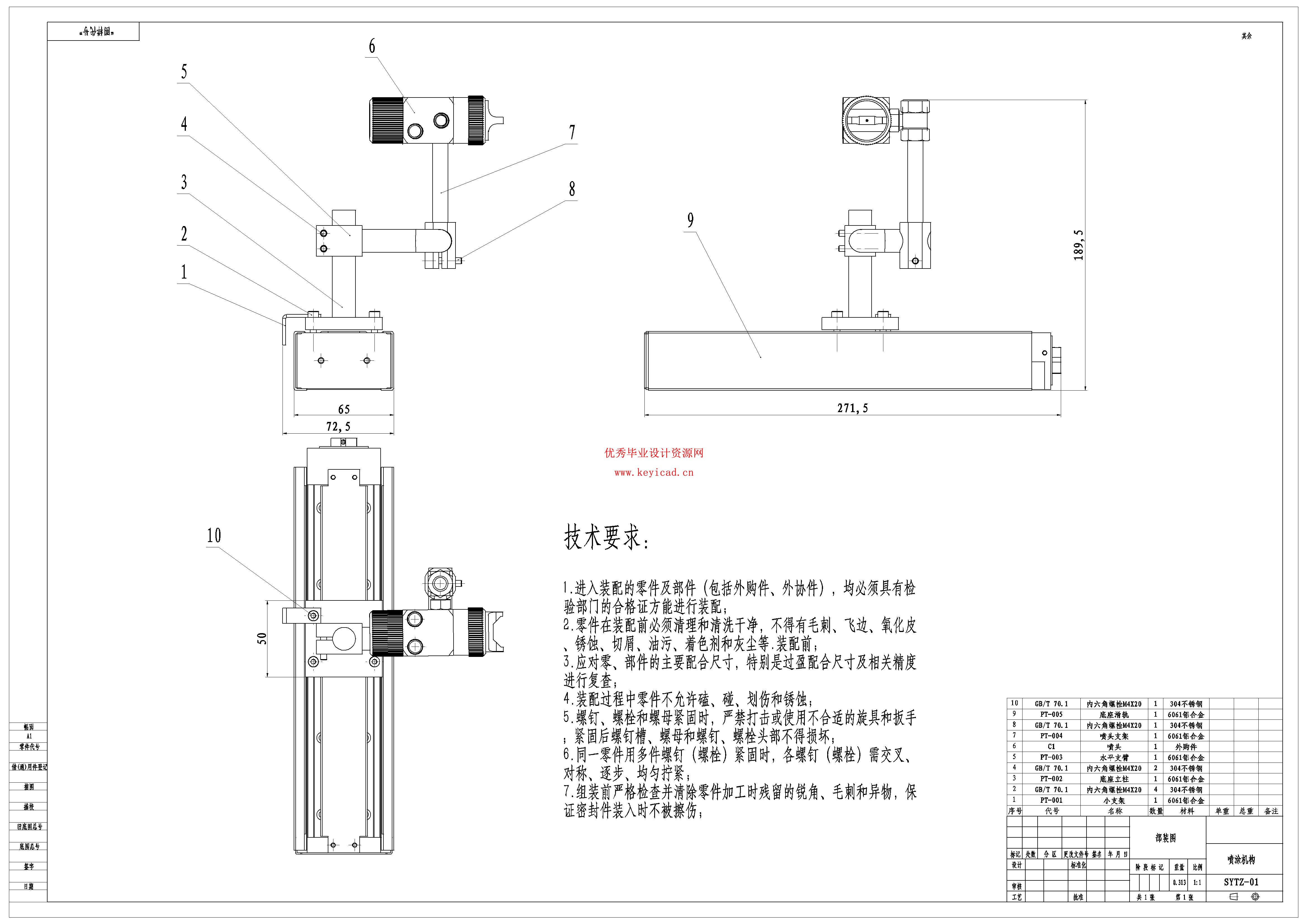

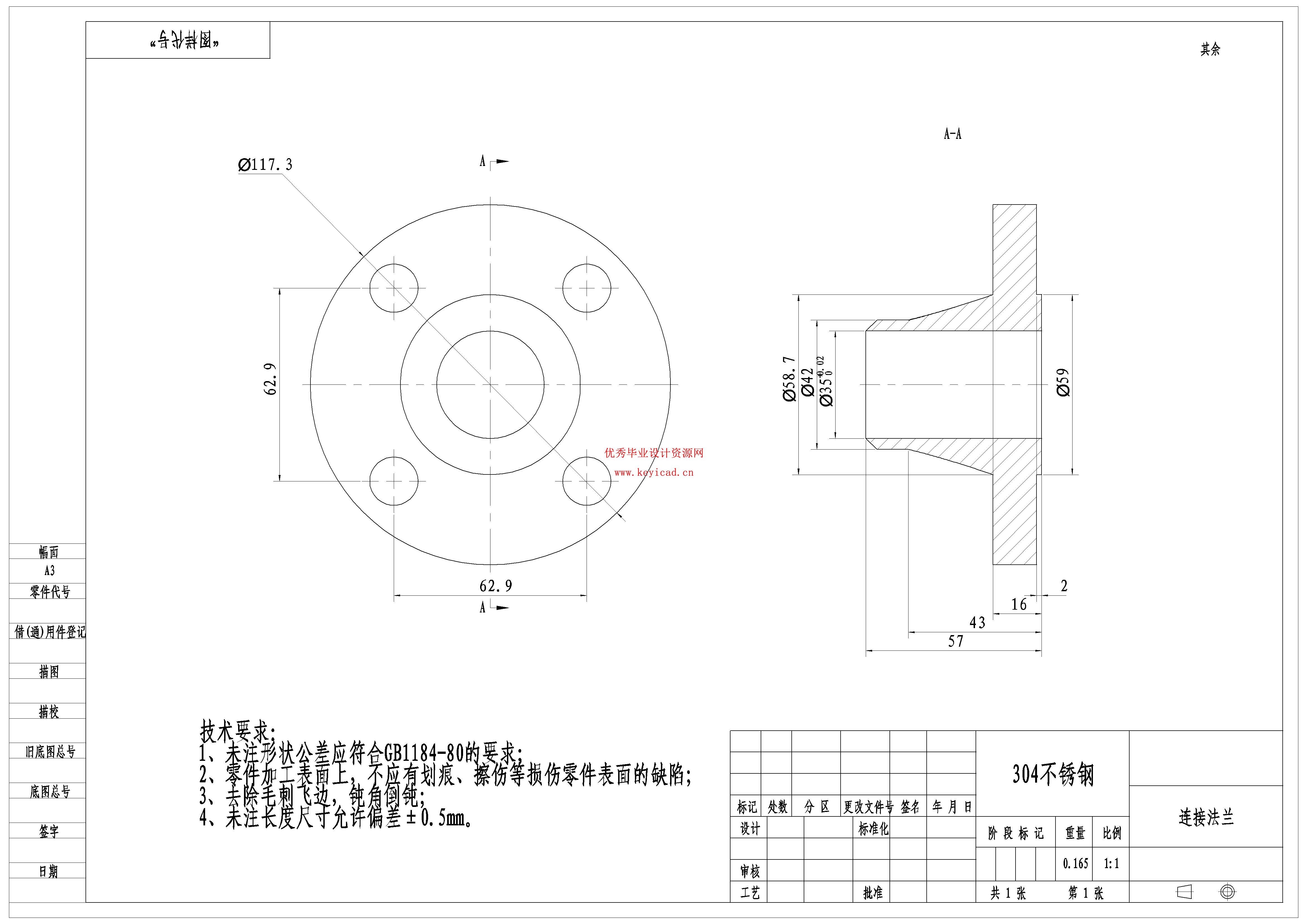

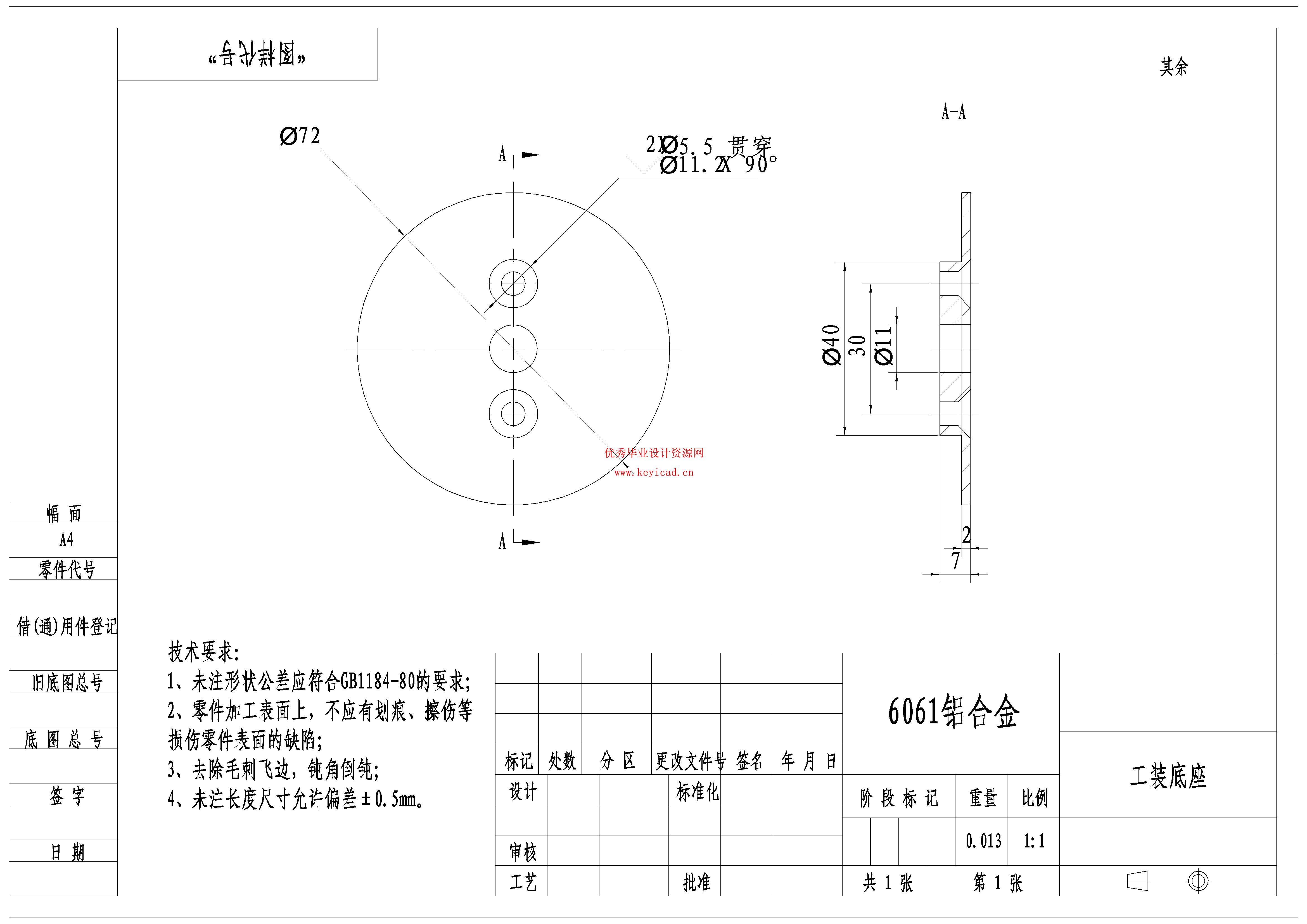

2.4 夹持方案设计 8

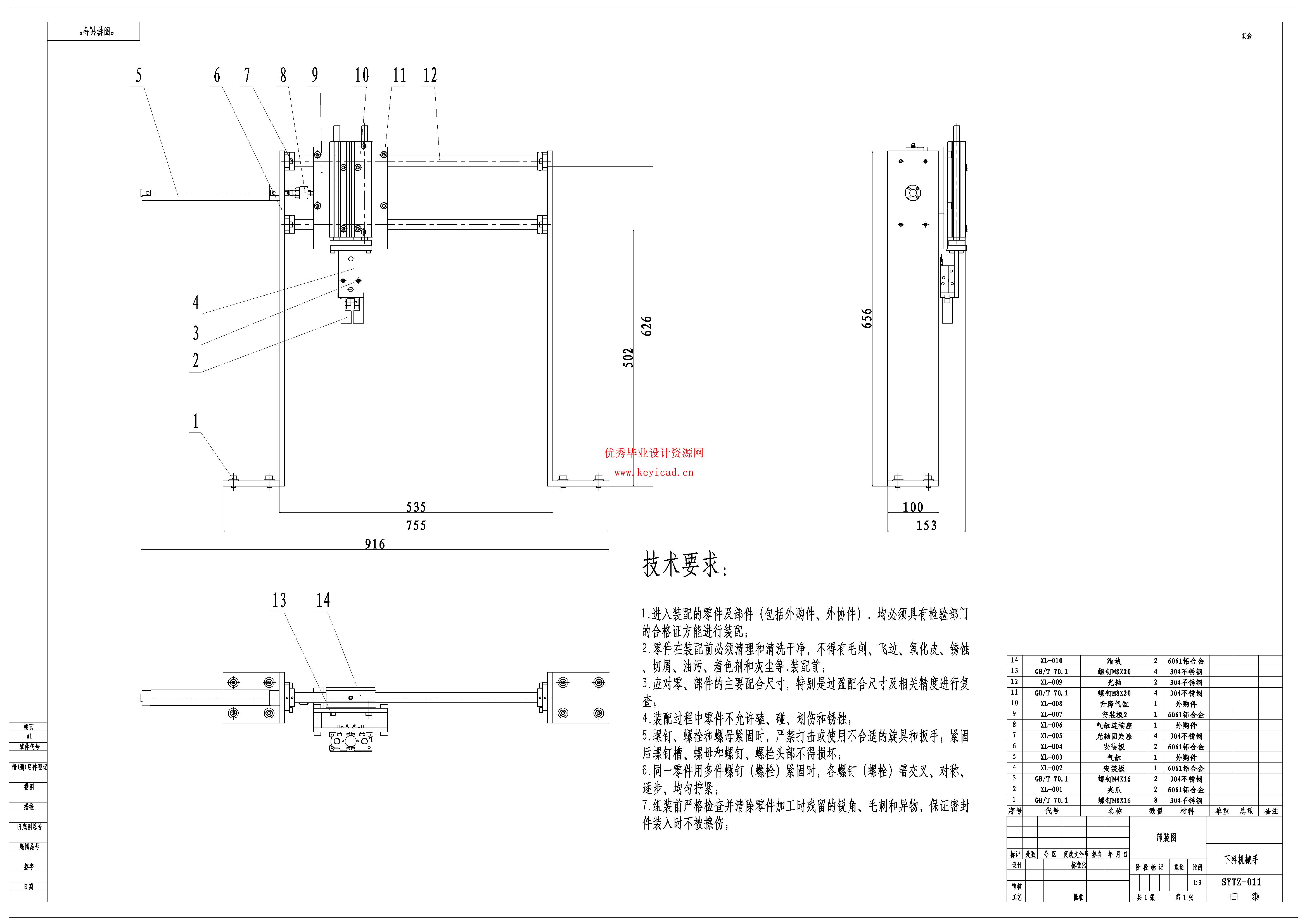

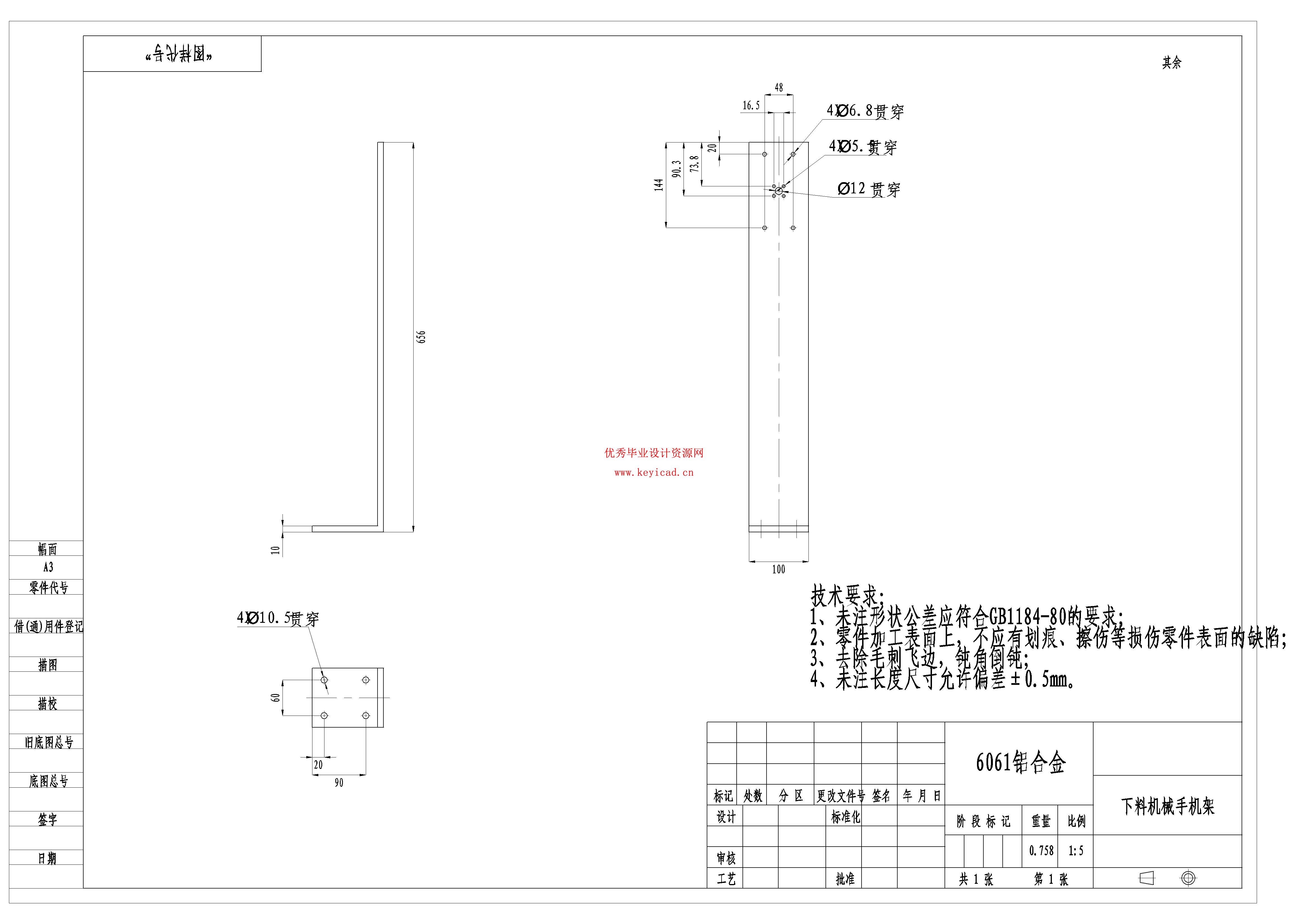

2.5下料方案设计 9
2.6烘干方案设计 11
2.6 本章小结 12
3 扇叶喷涂装置传送系统设计 13
3.1 传送装置电机选型 13
3.2 链传动设计 16
3.3 本章小结 20
4 扇叶喷涂装置控制系统设计 22
4.1 控制流程设计 22
4.2 控制器选型 22
4.3 控制器I/O地址分配 24

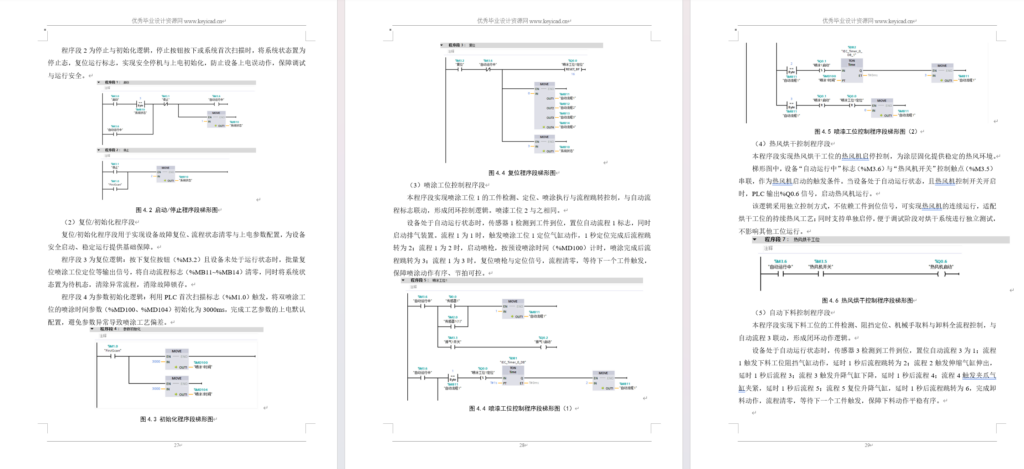

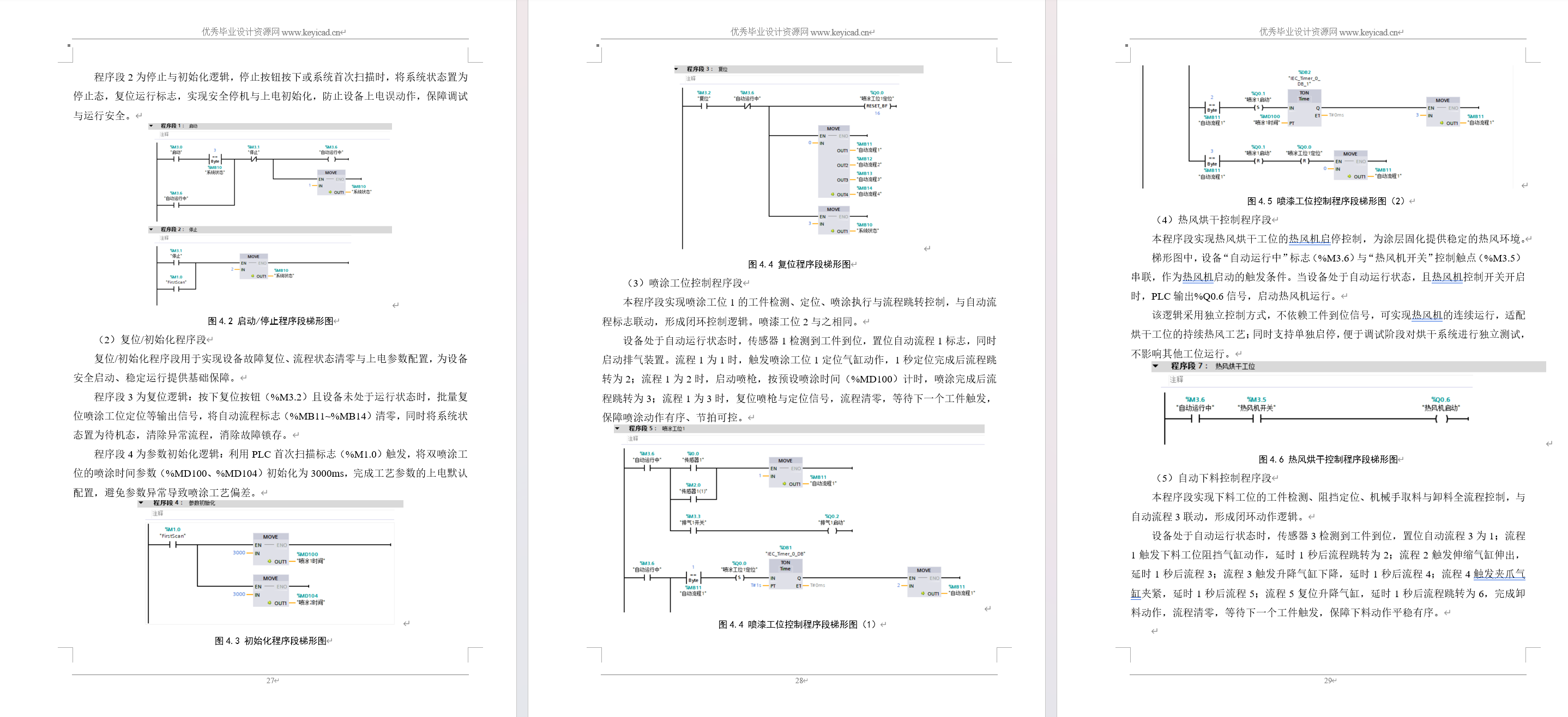

4.4 控制程序编写 26

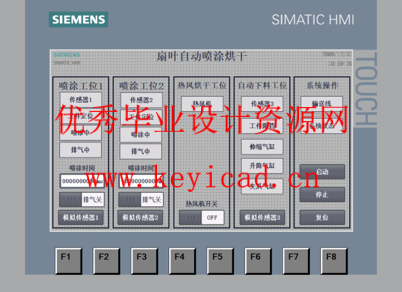

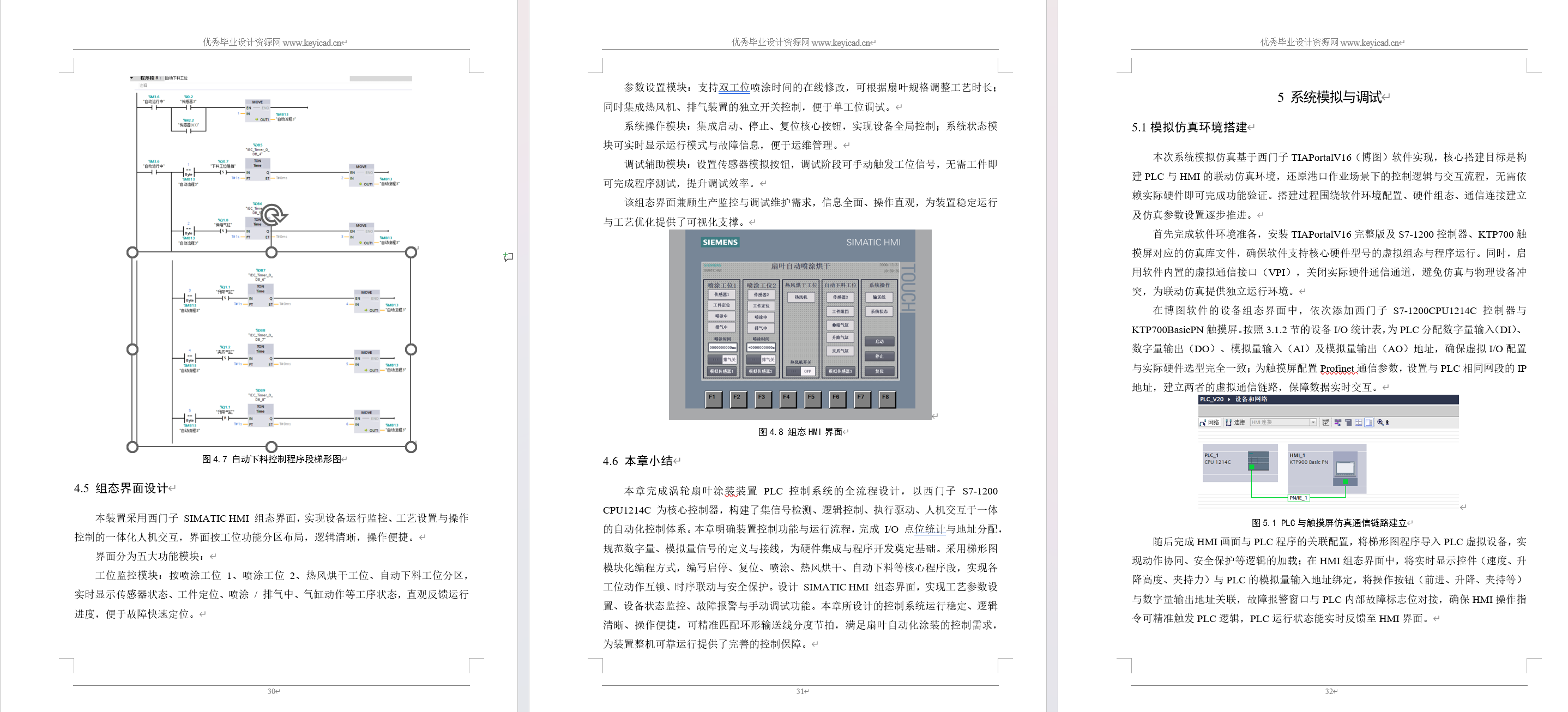

4.5 组态界面设计 30
4.6 本章小结 31
5 系统模拟与调试 32
5.1模拟仿真环境搭建 32
5.2组态变量绑定 33
5.3程序装载 34
5.4 程序模拟联调 34
5.5 本章小结 35
结论 36
致谢 37
参考文献 38
