调节蜗杆套的加工工艺及夹具设计（附夹具SolidWorks模型、CAD图纸、工艺卡片）

摘要

本设计以重型矿山设备减速机构中的核心零件调节蜗杆套为研究对象，针对其生产加工中工艺路线不合理、专用夹具缺失、加工精度难以保证等问题，结合 ZCu110Fe铸铜的材料特性与零件严苛的技术要求，开展加工工艺规程制定与专用夹具设计的系统性研究。设计先完成零件图纸、材料、技术要求及工艺性的全面分析，明确零件环形阶梯结构的加工难点，随后确定砂型铸造的毛坯形式并设计去应力退火预处理工艺，遵循粗、半精、精加工原则为各表面制定专属加工方案，选定合理定位基准并规划出包含11道工序的完整工艺路线，同时精准计算各工序切削用量，兼顾加工效率与精度控制。

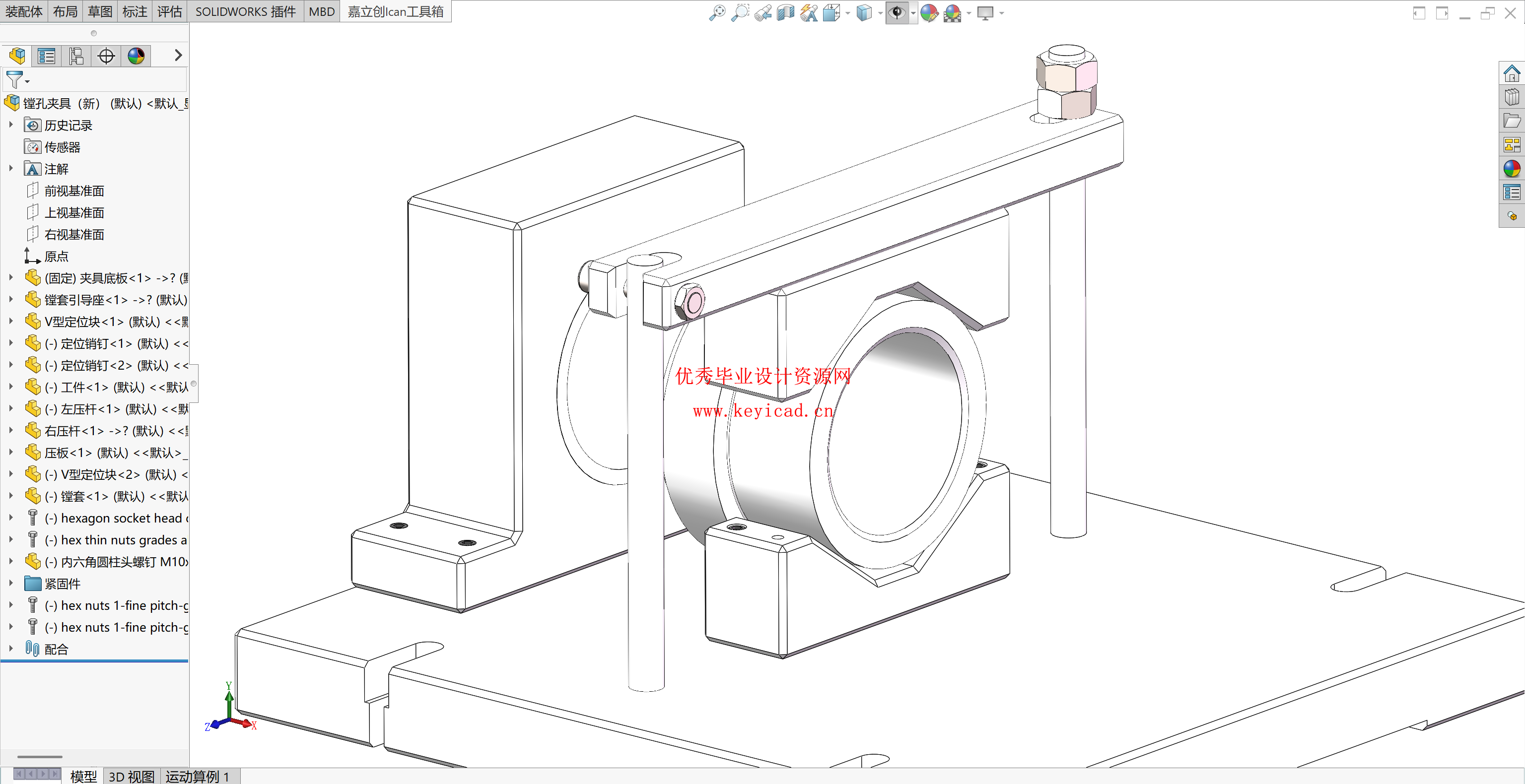

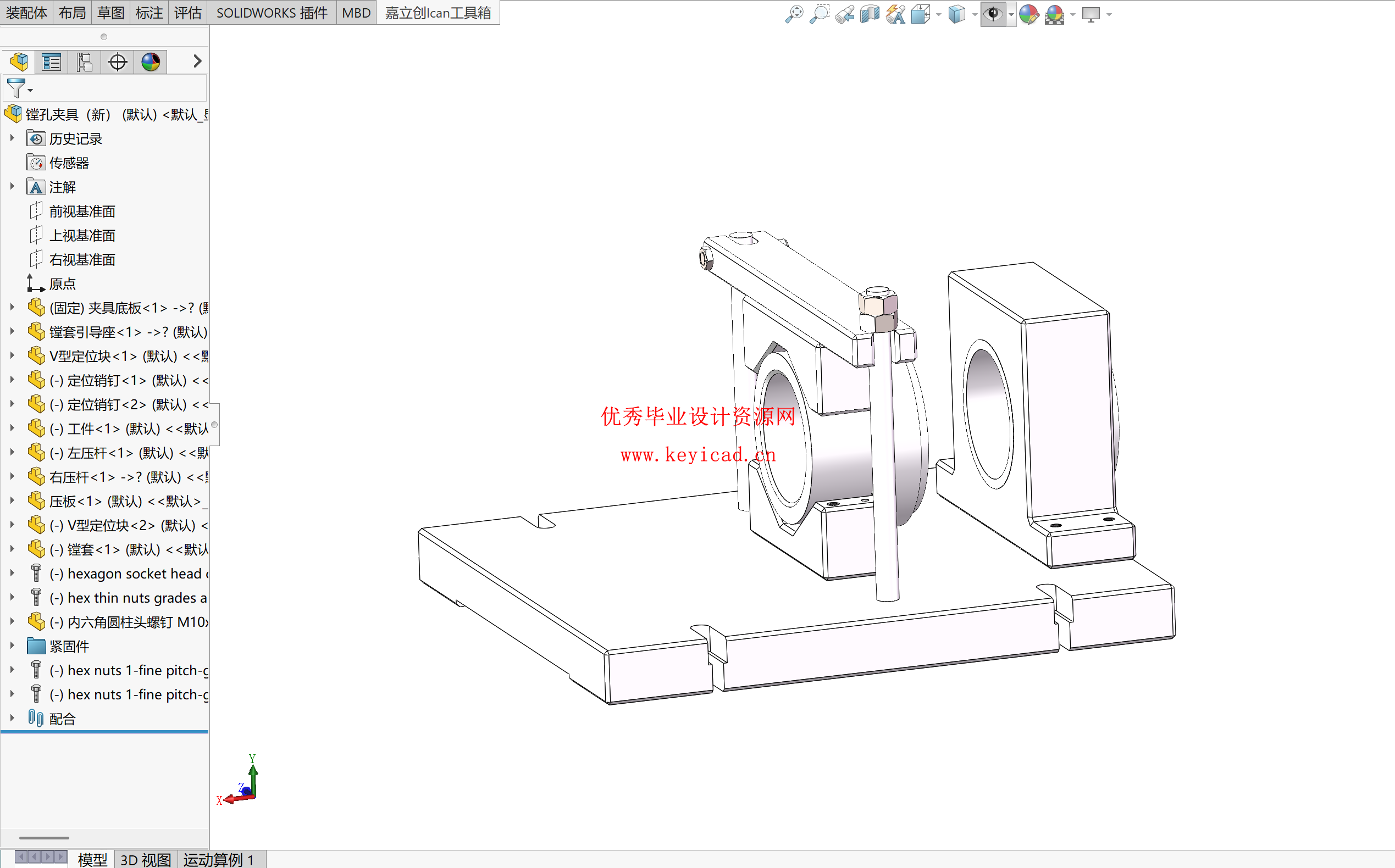

针对调节蜗杆套 2-M16 螺纹孔镗孔攻丝工序的加工，设计定心分度式镗孔专用夹具，该夹具由底座、V 型定位组件等五大核心部分构成，采用软质材料防护、可换镗套、弹簧复位分度结构等设计，实现工件精准定位、稳定夹紧与 180° 精准分度。经定位误差分析与夹紧力计算验证，夹具总定位误差 0.0092mm，夹紧力满足切削需求且无工件变形风险，同时制定严格的夹具制造与装配要求。本设计制定的加工工艺与夹具方案可有效保证调节蜗杆套的加工精度，提升生产效率与产品合格率，为该零件批量生产提供技术支撑，也为同类轴套类零件加工提供参考。

关键词：调节蜗杆套；零件分析；工艺规程指定；镗孔夹具

1 前言 1
1.1选题的背景 1
1.2选题的意义 1
1.3国内外研究现状 2
1.4 本文主要研究内容 5
2蜗轮套零件分析 6
2.1零件的图纸分析 6
2.2 零件的材料特性分析 7
2.3 零件的技术要求解析 7
2.4 零件的工艺性分析 8
2.5本章小结 8
3蜗轮套零机械加工工艺规程制定 10
3.1 确定毛坯的制造形式 10
3.2 毛坯的预处理工艺 11
3.3 各表面的加工方案设计 11
3.4 定位基准的选择 13
3.5 工艺路线的制定 14
3.6 切削用量与工时定额的确定 15
4夹具设计 21
4.1 夹具的设计需求与技术指标 22
4.2 夹具的结构设计 23
4.3 夹具的定位误差分析 24
4.4 夹具的夹紧力计算 25
4.5 夹具的制造与装配要求 26
5 结论 28
参考文献 30
致谢 32

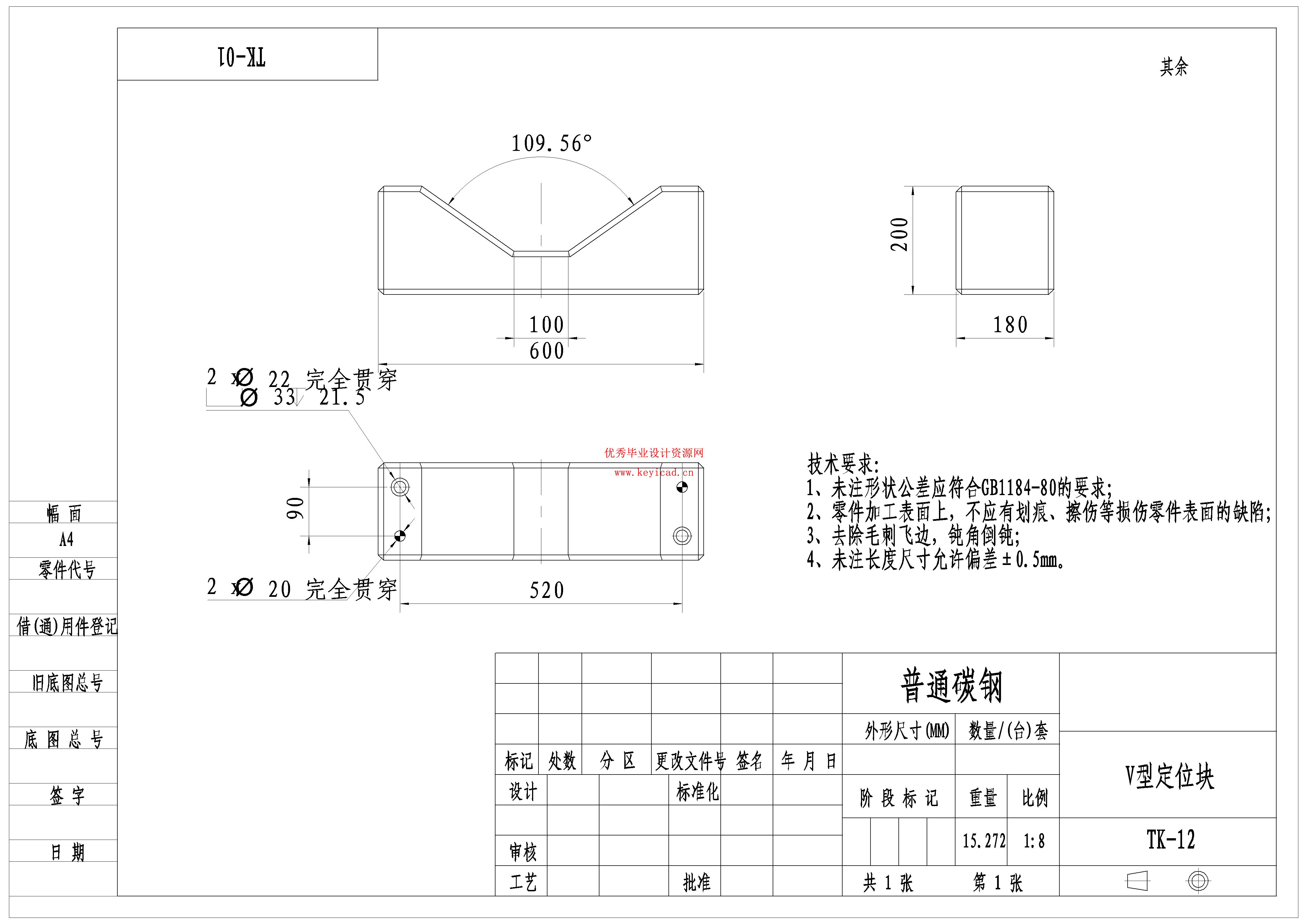

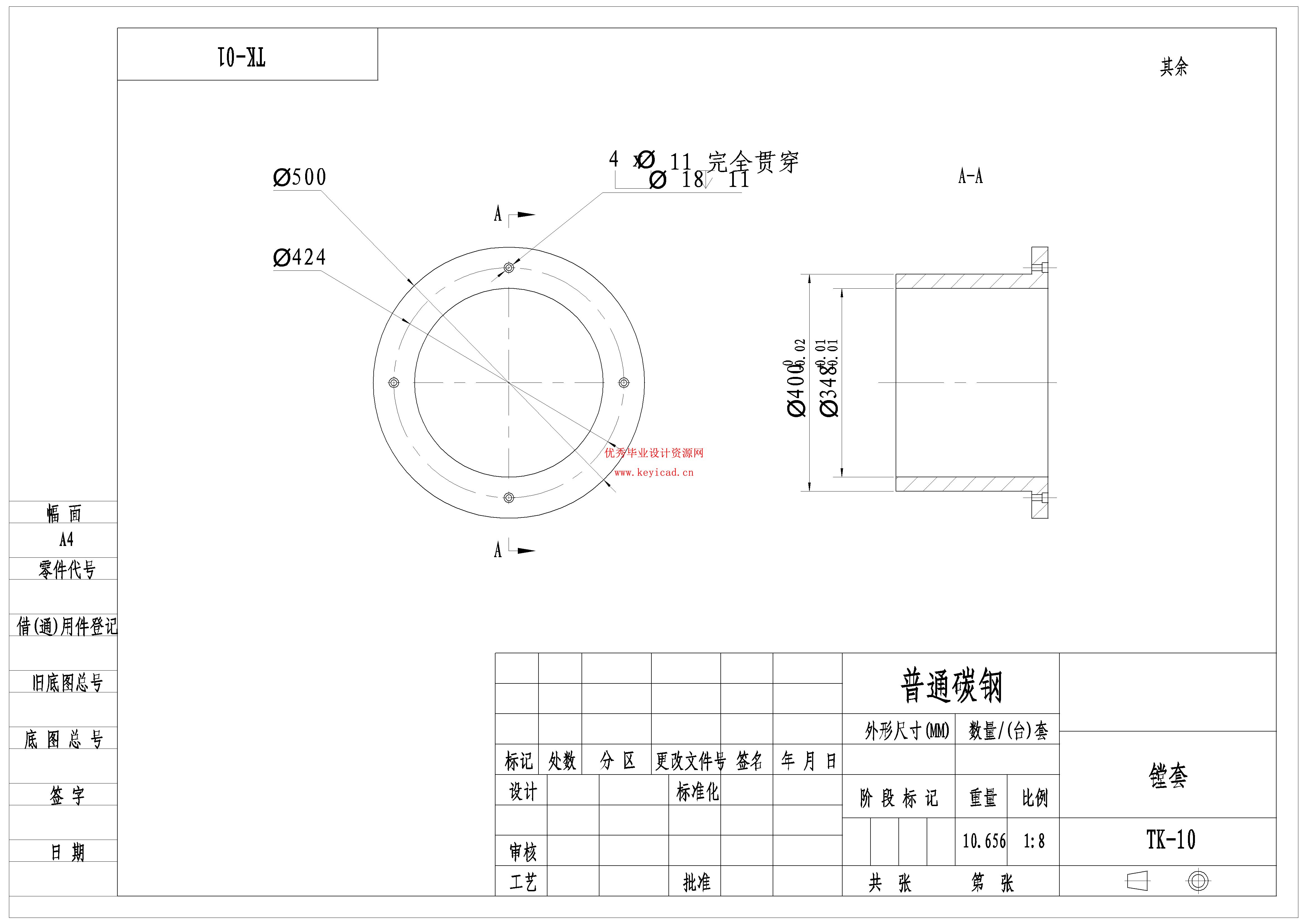

附录一夹具二维图纸 34
附录二加工工序卡 35
附录三工艺过程卡 45
