摘要
齿轮挂架作为机械传动系统中的关键基础零部件，广泛应用于汽车、工程机械、精密机床等装备制造领域，其主要功能是支撑、固定齿轮组，保障传动系统的同轴度、平行度等精度要求，进而确保动力传递的稳定性与可靠性。随着现代制造业向高精度、高效率、智能化方向快速发展，对齿轮挂架的加工精度、表面质量、生产效率及成本控制提出了更为严苛的标准。该类零件通常具备多面孔系、复杂型腔、薄壁结构等特征，加工工序繁杂，涉及车、铣、钻、镗、热处理等多道工艺，且各工序间的定位基准转换、装夹稳定性直接影响零件的形位公差与尺寸精度。传统加工工艺多依赖通用夹具与经验式设计，存在装夹定位误差大、加工效率低、易产生切削振动与工件变形等问题，难以满足当下批量生产与精密制造的需求。因此，针对齿轮挂架零件开展系统化加工工艺规划与专用夹具设计研究，成为突破其加工瓶颈、提升制造质量的核心环节。
理论层面，本研究以齿轮挂架零件为对象，深入剖析其结构特性与加工难点，优化加工工艺路线，构建专用夹具设计的理论与方法体系，可丰富复杂箱体类、支架类零件的加工工艺与夹具设计理论，为同类零件的工艺制定与工装设计提供理论参考与技术借鉴。实践层面，通过制定合理的加工工艺方案，设计高精度、高刚性、高效率的专用夹具，能够有效减少装夹次数、降低定位误差、控制工件变形，显著提升齿轮挂架零件的加工精度与生产效率，降低生产成本与废品率。同时，研究成果可直接应用于企业实际生产，助力装备制造企业优化生产流程、提升产品质量，增强市场竞争力，对推动机械零部件精密制造技术的发展与应用具有重要的现实意义。
目录
1 绪论 1
1.1 研究背景及意义 1
1.2 国内外研究现状 1
1.2.1国内研究现状 1
1.2.1国外研究现状 2
1.2主要研究内容 3
1.3研究方法及技术路线 4
2 零件加工工艺分析 5
2.1零件结构分析 5
2.2零件加工要求 6
2.2.1 零件材料选择 6
2.2.2 加工精度要求 6
2.3本章小结 7
3 零件机械加工工艺规程制定 8
3.1 毛坯制造方法确定 8
3.1.1 毛坯类型选择 8
3.1.2 加工余量计算 8
3.1.3 毛坯图绘制 9
3.2定位基准选择 10
3.3 工艺路线确定 11
3.3.1 加工阶段规划 11
3.3.2 工艺流程方案选择 12
3.4 本章小结 14
4 工序设计 15
4.1依照不同的工序来选择不同的机床 15
4.2选取加工设备及工艺装备 15
4.3 切削用量的计算和确定 16
4.3本章小结 27
5 齿轮挂架专用钻孔夹具设计 28
5.1所设计夹具的工序工艺分析 28
5.2 夹具定位方案设计 28
5.3 夹具夹紧方案设计 29
5.3.1夹紧力设计原则 29
5.3.2夹紧机构选择 29
5.3.3夹紧力计算 29
5.3.4 夹紧力校核 31
5.3.5 工件变形校核 32
5.4 导向方案设计 32
5.5 夹具体与整体结构设计 32
5.6 钻孔夹具特点 33
5.7本章小结 34
6 总结 35
参考文献 36
致谢 38

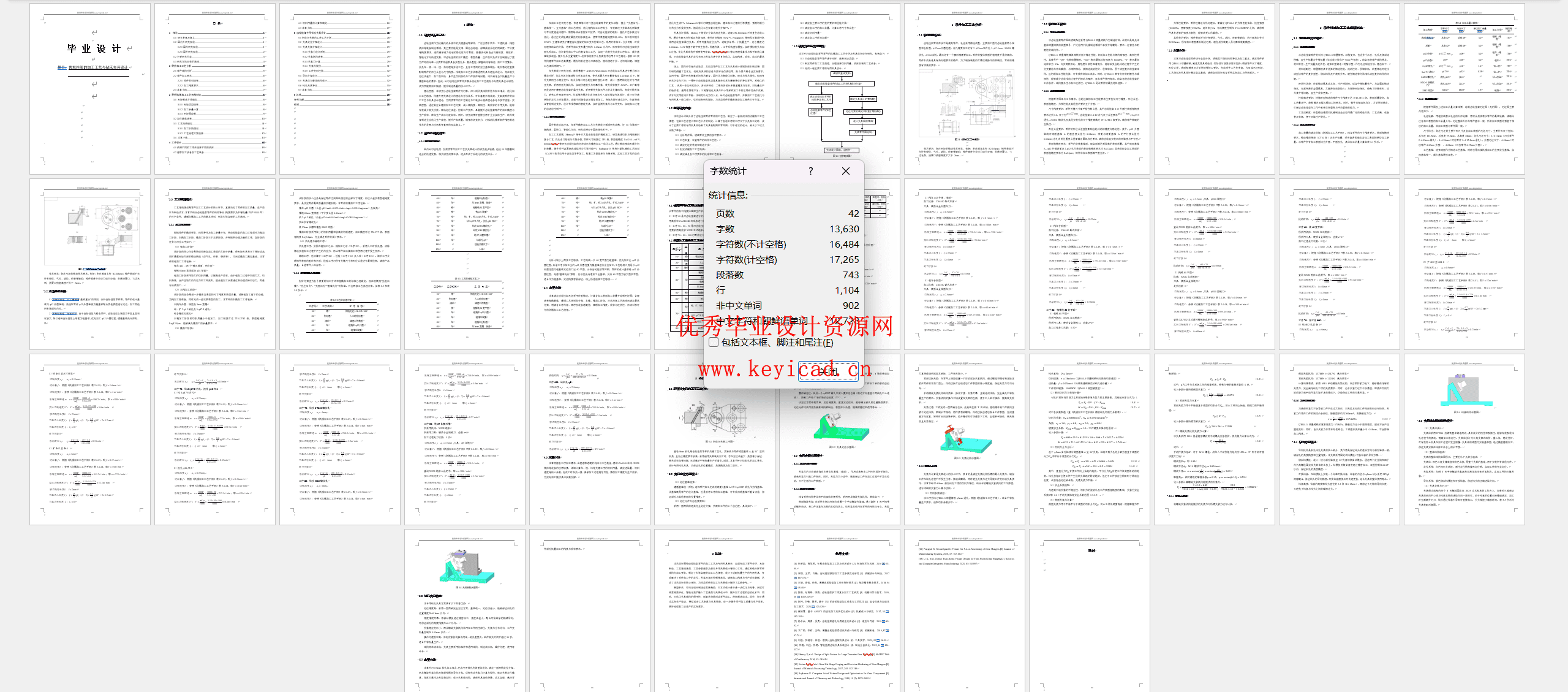

说明书

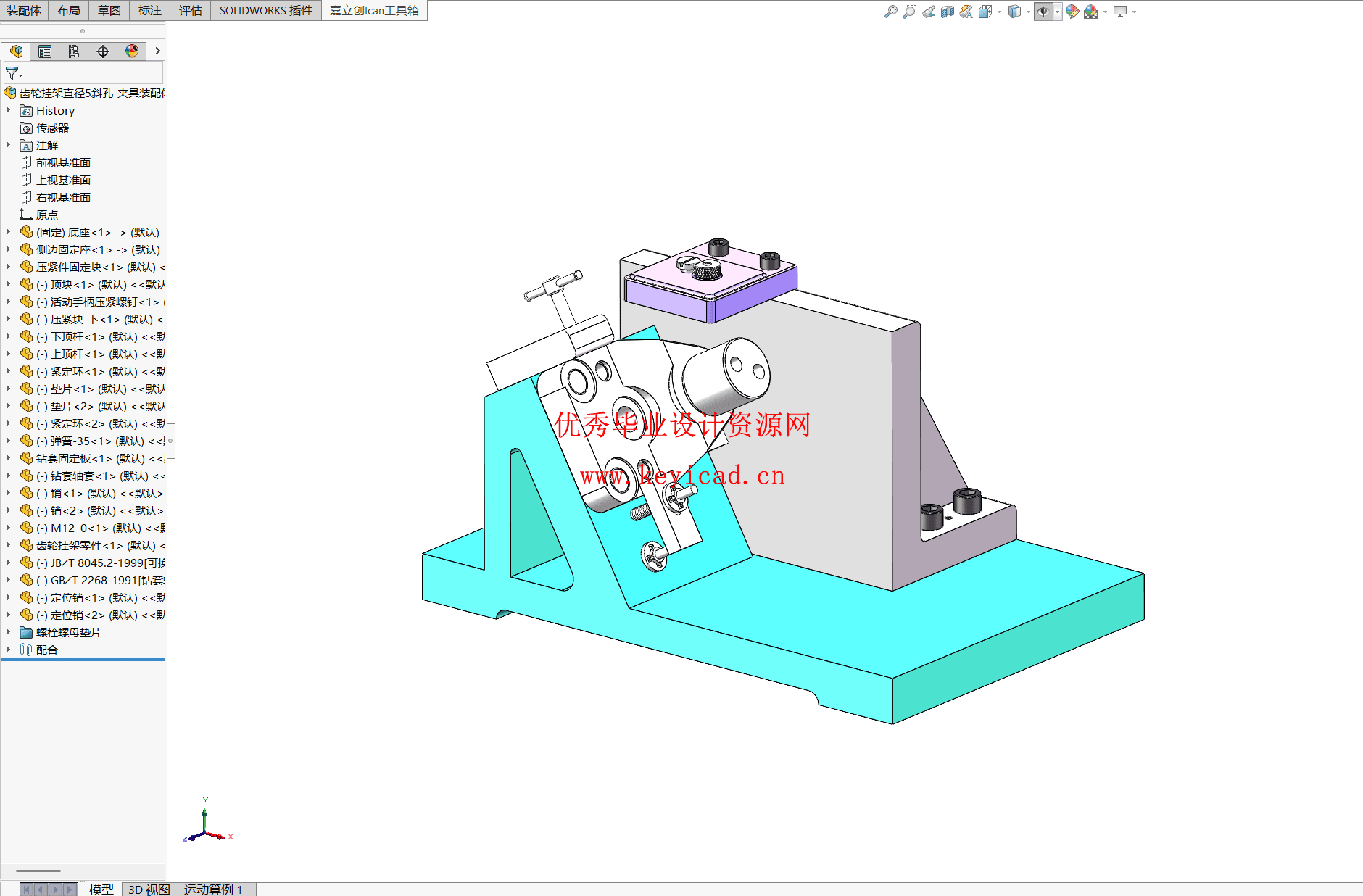

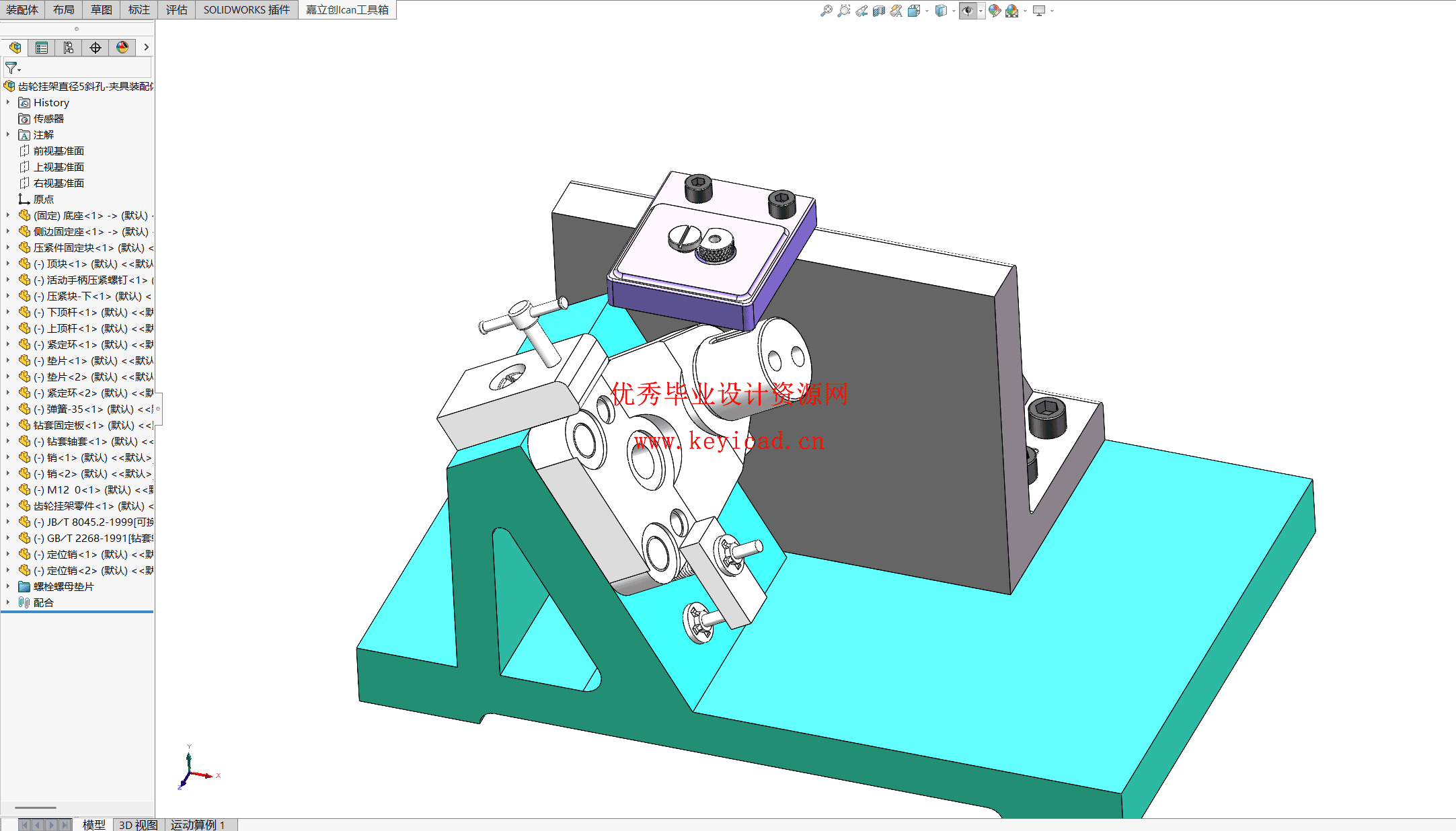

三维模型

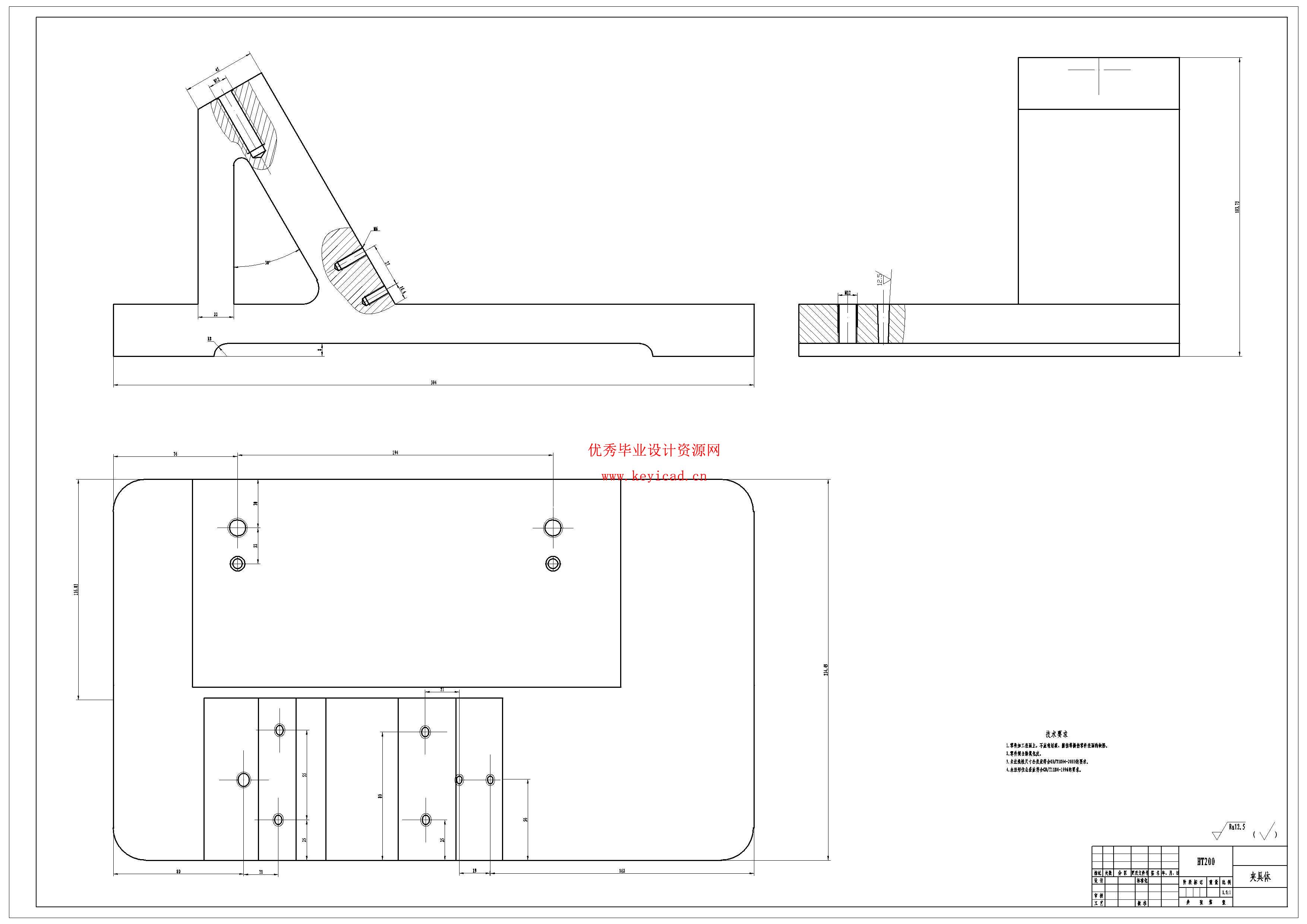

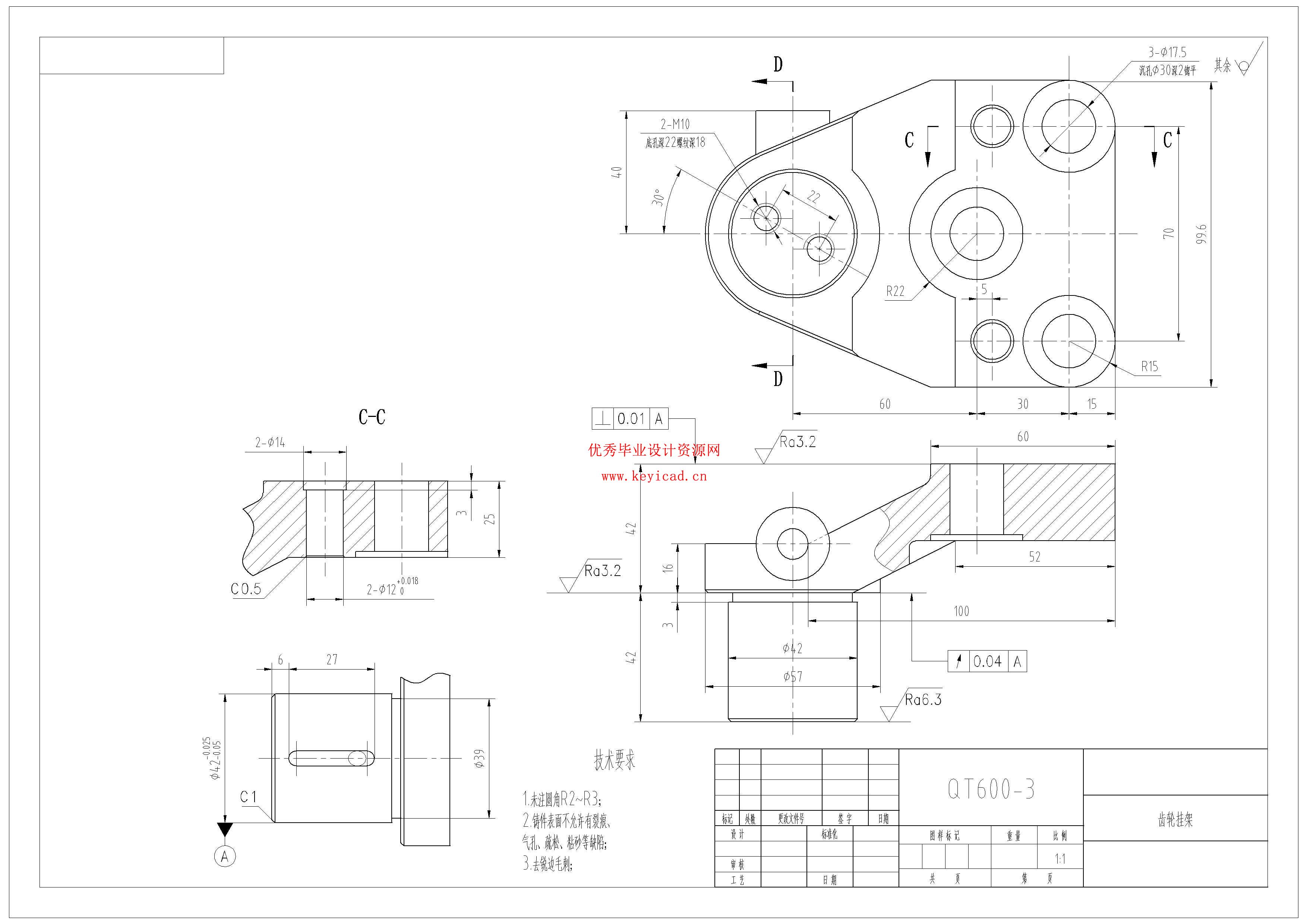

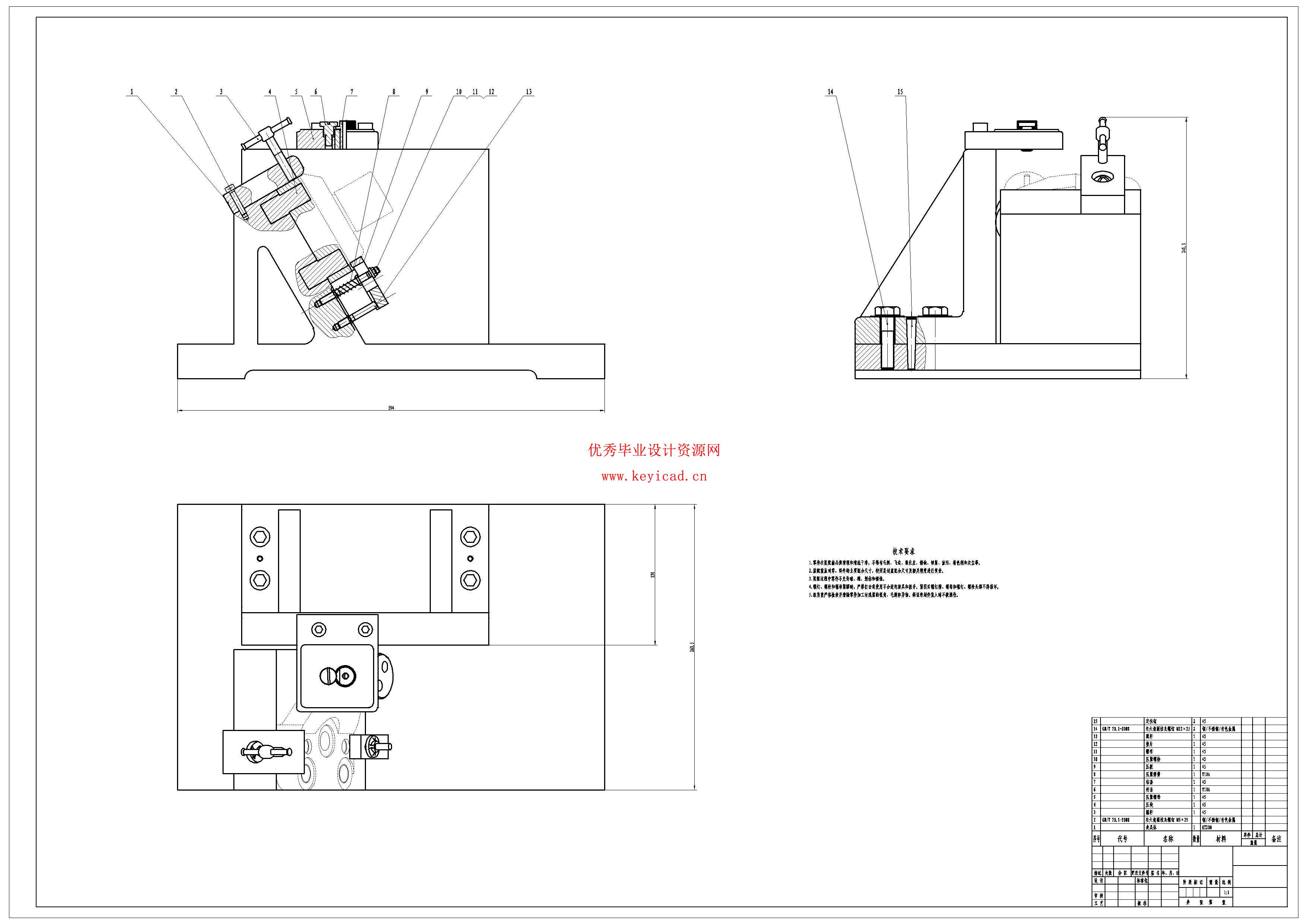

CAD图纸

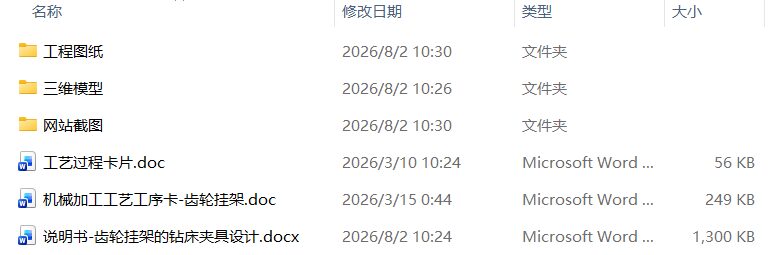

文件列表
