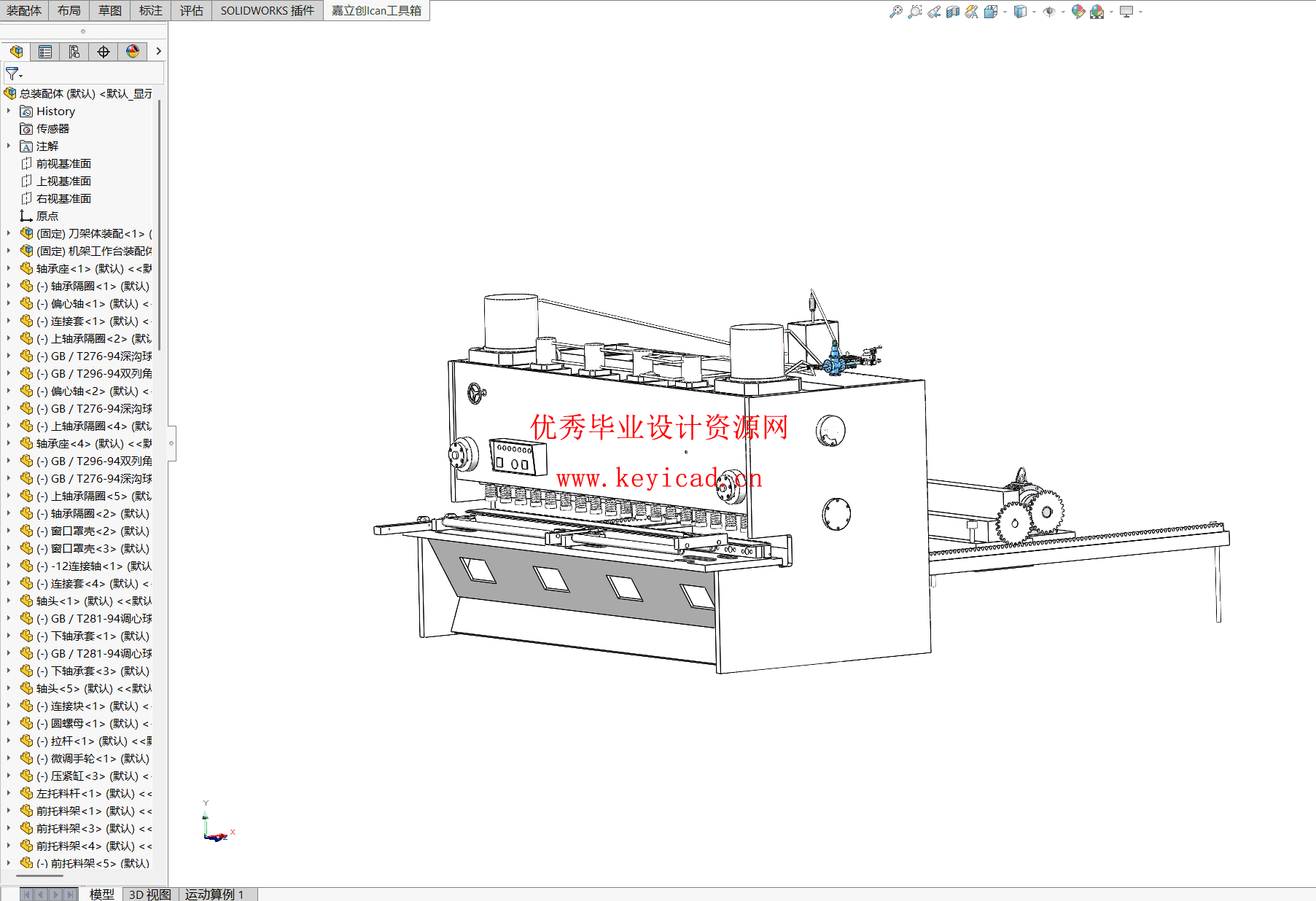

液压剪板机设计（附SolidWorks模型、CAD图纸）

摘要

在现代制造业快速发展的背景下，金属板材作为航空航天、汽车制造等领域的核心基础材料，其加工精度与效率直接影响整机产品质量。剪板机作为板材冷加工的关键设备，承担着为后续工序提供合格坯料的重要任务。传统机械式剪板机存在冲击大、精度低、自动化适配性差等问题，而液压剪板机凭借动力稳定、调速灵活、易于自动化集成等优势，成为中大型板材剪切的主流设备。当前市场对板宽3000mm、板厚6mm中型板材的剪切需求日益迫切，但现有设备存在偏载影响精度、节能性不足等痛点，因此开展80kN剪切力液压剪板机的设计研究具有重要工程应用价值。

本文围绕中型液压剪板机展开系统研究，核心内容包括四大方面：一是完成总体方案选型，确定液压闸式剪切与电机-齿轮-齿条送料方案，明确核心性能指标；二是设计机架、刀架等核心机械结构，完成材料选型、参数计算及强度刚度校核；三是设计液压系统，完成原理图绘制、液压缸与核心元件选型及参数验算；四是开展整机集成研究，优化抗偏载、间隙补偿等关键性能，通过理论分析验证设备可行性。研究成果可为同类液压剪板机设计提供参考，助力提升我国板材加工装备技术水平。

剪板机作为金属板材加工的核心设备，其技术发展与制造业的精度要求、自动化水平密切相关。近年来，随着航空航天、汽车制造等高端产业对板材加工质量的要求不断提升，液压剪板机凭借动力输出稳定、调速范围宽、易于自动化集成等优势，已成为中大型板材剪切作业的主流选择。国内外学者围绕液压剪板机的精度优化、结构轻量化、液压系统节能及自动化控制等关键技术开展了大量研究，形成了较为丰富的研究成果，现将相关研究现状综述如下。

关键词: 剪板机；液压设计；结构设计

1 绪论 7
1.1 研究背景及意义 7
1.2 国内外研究现状 7
1.3 本文主要研究内容 10
1.4 本章小结 11
2 总体方案设计 12
2.1 工况需求分析 12
2.2 剪切方案设计 12
2.3 送料方案设计 14
2.4 本章小结 16
3 剪板机机械结构设计 17
3.1 机架结构设计 17
3.2 刀架与剪切机构设计 19
3.3 压料机构设计 20
3.4 送料机构设计 21
3.5 本章小结 23

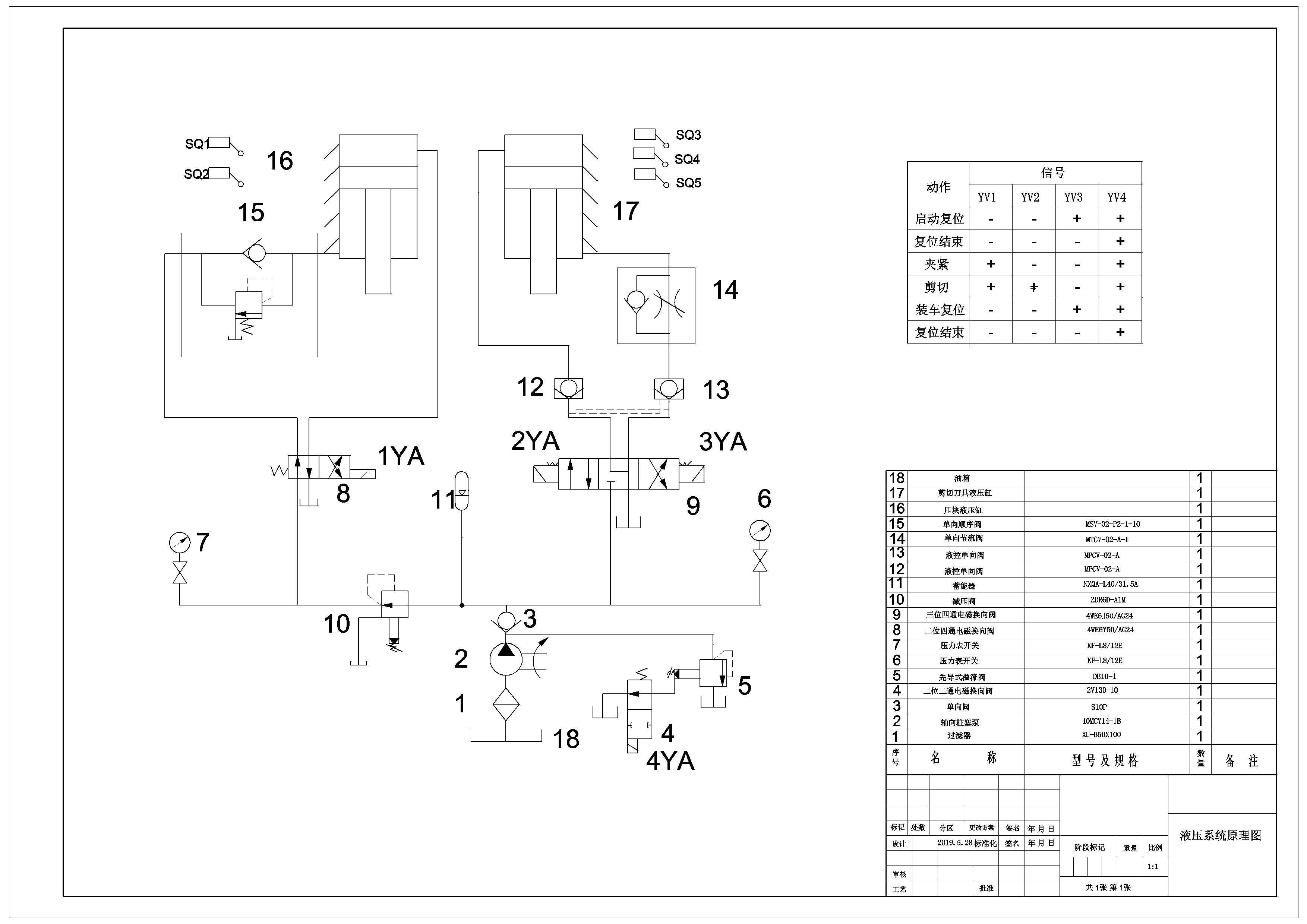

4 剪板机液压系统设计 24
4.1 液压系统的工作过程 24
4.2 液压系统尺寸的确定 26
4.3 液压元件的选型 31
参考文献
