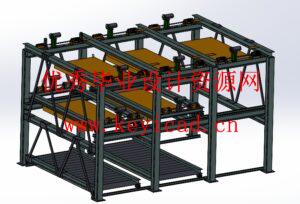

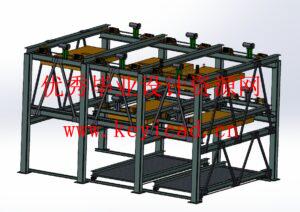

升降横移式立体车库的设计（附Solidworks模型、CAD图纸）

摘要

随着城市化进程的加速和汽车保有量的不断增长，城市停车难问题日益凸显。传统的平面停车场已无法满足日益增长的停车需求，因此，高效利用空间资源的立体停车库应运而生。机械式立体停车库以其空间利用率高、停车方便快捷等优势，逐渐成为解决城市停车问题的有效手段。其中，升降横移式立体车库因其结构灵活、造价适中、操作简便等特点，受到了广泛关注和应用。本研究即在此背景下，针对升降横移式立体车库的设计展开深入探讨。
本文首先通过文献调研，全面梳理了国内外机械式立体停车库的发展现状、技术趋势及存在的问题。在此基础上，结合实际需求，提出了一个高效、安全、成本效益优的立体停车库总体设计方案。设计过程中，重点对升降机构、横移机构等关键零部件进行了精确计算和模拟分析，确保设计既满足功能需求，又具备足够的强度和稳定性。此外，文章还对设计过程中的创新点和实用性进行了强调，并对未来机械式立体停车库的发展趋势进行了展望，提出了可能的改进方向和研究方向。

关键词：立体车库；升降横移式车库；停车位；自动停车

摘要
Abstract
1 绪论
1.1 研究背景和意义
1.2 国内外发展现状
1.2.1 国内发展现状
1.2.2 国外发展现状
1.3 本文主要研究内容
2 机械式立体车库的总体设计
2.1 机械式立体车库分类
2.1.1 升降横移类立体车库
2.1.2 垂直循环类立体车库
2.1.3 多层循环类立体车库
2.1.4 水平循环类立体车库
2.1.5 平面移动类立体车库
2.2 总体方案设计
2.3 立体车库工作原理
3 主要零部件的设计与校核
3.1 升降机构设计
3.2钢丝绳的设计计算
3.2.1 钢丝绳的设计计算及选择 8
3.3钢丝绳夹的选择
3.4 滑轮及其组件的设计计算
3.4.1滑轮种类选择
3.4.2 滑轮尺寸选择
3.4.3滑轮形式的确定
3.4.4滑轮强度的计算
3.4.5滑轮组件的设计
3.5 卷筒的设计计算和尺寸确定
3.5.1卷筒类型的选择
3.5.2卷筒几何尺寸的确定
3.5.3钢丝绳在卷筒上的固定
3.5.4 卷筒最小直径的计算
3.5.5 卷筒强度计算
3.6 升降链及链轮的选择
3.7升降用电动机及变速器的设计计算及型号选择
3.8 升降电动传动链及连轮的设计计算
3.9 本章小结
4 横移结构设计
4.1 轨道和导轮的设计计算
4.2 横移电动机的设计计算及型号选择
4.3 链及链轮的选择
4.4 联轴器的选择
4.5本章小结
结论
参考文献
致谢
