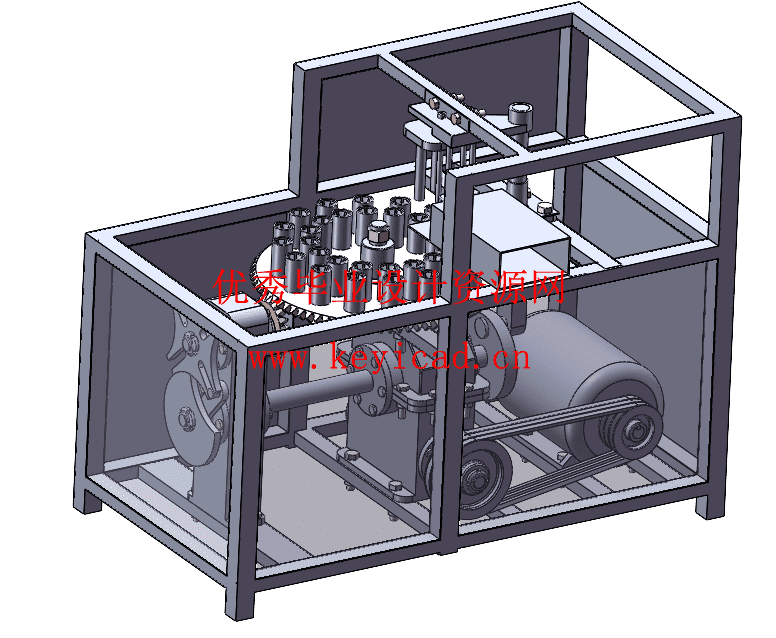

联动红枣去核机结构设计（附Solidworks模型、CAD图纸）

摘要

本文设计了一种联动红枣去核机，旨在提高红枣加工过程中的自动化水平和生产效率。通过对红枣去核机执行机构方案的深入研究，选择了对心曲柄滑块机构和槽轮机构作为核心执行机构，实现了冲针往复直线运动和旋转盘间歇转动的协调配合。同时，设计了合理的传动系统方案，确保了整个机械装置的运动精度和可靠性。基于ANSYS Workbench对红枣去核机的主要受载机构和机架进行了有限元仿真分析，验证了设计的合理性和可行性。结果表明，该联动红枣去核机结构紧凑、运动平稳、效率高，能够满足红枣加工企业的实际需求。本文的研究不仅提高了红枣去核的自动化程度，还为类似机械装置的设计提供了有益的参考和借鉴。
关键词：红枣去核机；槽轮机构；有限元分析

联动红枣去核机结构设计 1
Structure Design of Linkage Red Date Pitting Machine 2
1 绪论 1
1.1 课题的背景及意义 1
1.2 国内外研究现状 2
1.3 主要工作内容 3
2 总体方案设计 5
2.1 执行机构的方案设计 5
2.2 工艺动作分解 5
2.3 红枣去核机的设计要求 5
2.4 冲针往复直线运动的实现机构 6
2.5 旋转盘间歇转动的实现机构 6
2.6 执行机构的协调设计 6
2.7 机构的设计方案 7
2.8 传动系统的方案设计 7
3 传动装置和执行机构设计与校核 9
3.1 传动装置设计与校核 9
3.2执行机构的设计计算 19
3.3 轴系零件的设计计算 21
3.4 滚动轴承的选择及计算 22
4 基于ANSYS的有限元仿真 25
4.1 基于ANSYS Worlbench的瞬态分析 25
5 结论 32
