任务书
1.1基本要求
(1)将干粉压制成直径为30mm、厚度为5mm的圆形片坯，模具厚度为h=50mm，料斗高度为30 mm，压缩率范围15%~30%;
(2) 压片时的最大阻力为12KN，生产率为每分钟压制25片，即冲头每分钟往复运动25次，上冲头总位移90~120mm;
(3)回程的平均速度为工作行程速度的1.2倍(行程速比系数K=1.2)，要求保压一定的时间，保压时间约占整个循环时间的1/10;
(4)传动装置的使用寿命预定为30年，每日作两班(每班作8小时)
(5)分析干粉压片机的工作原理和技术要求，制定执行机构运动方案(含方案对比):
(6)完成干粉压片机执行机构、传动机构的设计，并对电机进行选型分析:绘制执行机构运动简图，完成传动机构的装配图及主要零件图:(7) 设计说明书一份，电子文档一份
1.2主要内容
(1)概述，包括课程设计任务的描述，参数的分析等内容
(2)系统运动方案的设计，包括执行机构的运动方案 (含对比分析)传动机构的方案介绍与分析、系统方案的定型和电机的选型计算:
(3)执行机构的详细设计，包括各机构的运动循环图、设计过程等
(4)传动机构的设计，包括带传动、轮传动的设计过程等;
(5)轴的设计计算、联轴器等辅件的选型等;
(6)减速箱的装配图、齿轮与轴等零部件的零件图
(7)设计小结与感悟。
目录
1任务书 5
1.1基本要求 5
1.2主要内容 5
2系统运动方案设计 6
2. 1方案分析与初步筛选 6
2. 2 方案比较与评价 6
2.3 电机的选型 8
2.4 V带设计 10
3 传动方案设计 11
3.1传动方案简图 11
3.4 确定传动装置的总传动比和分配传动比 11
3.5 确定传动装置的总传动比和分配传动比 12
3.6齿轮计算 13
3.6.1 高速级圆锥齿轮的设计计算 13
3.6.2 低速级圆柱齿轮的设计计算 18
3.7 传动轴和传动轴承及联轴器的设计 25
3.7.1 输入轴的设计 25
3.7.2 中间轴的设计 32
3.7.3 输出轴的设计 40
3.8 键联接的选择及校核计算 48
3.8.1 输入轴键选择与校核 48
3.8.2 中间轴键选择与校核 48
3.8.3 输出轴键选择与校核 49
3.9 轴承的选择及校核计算 49
3.9.1 输入轴的轴承计算与校核 50
3.9.2 中间轴的轴承计算与校核 50
3.9.3 输出轴的轴承计算与校核 51
3.10 联轴器的选择 52
3.10.1 输入端联轴器的设计 52
3.10.2 输出端联轴器的设计 52
3.11 减速器的润滑和密封 53
3.11.1 减速器的润滑 53
3.11.2 减速器的密封 54
4 设计小结 54
参考文献 55
致谢 57

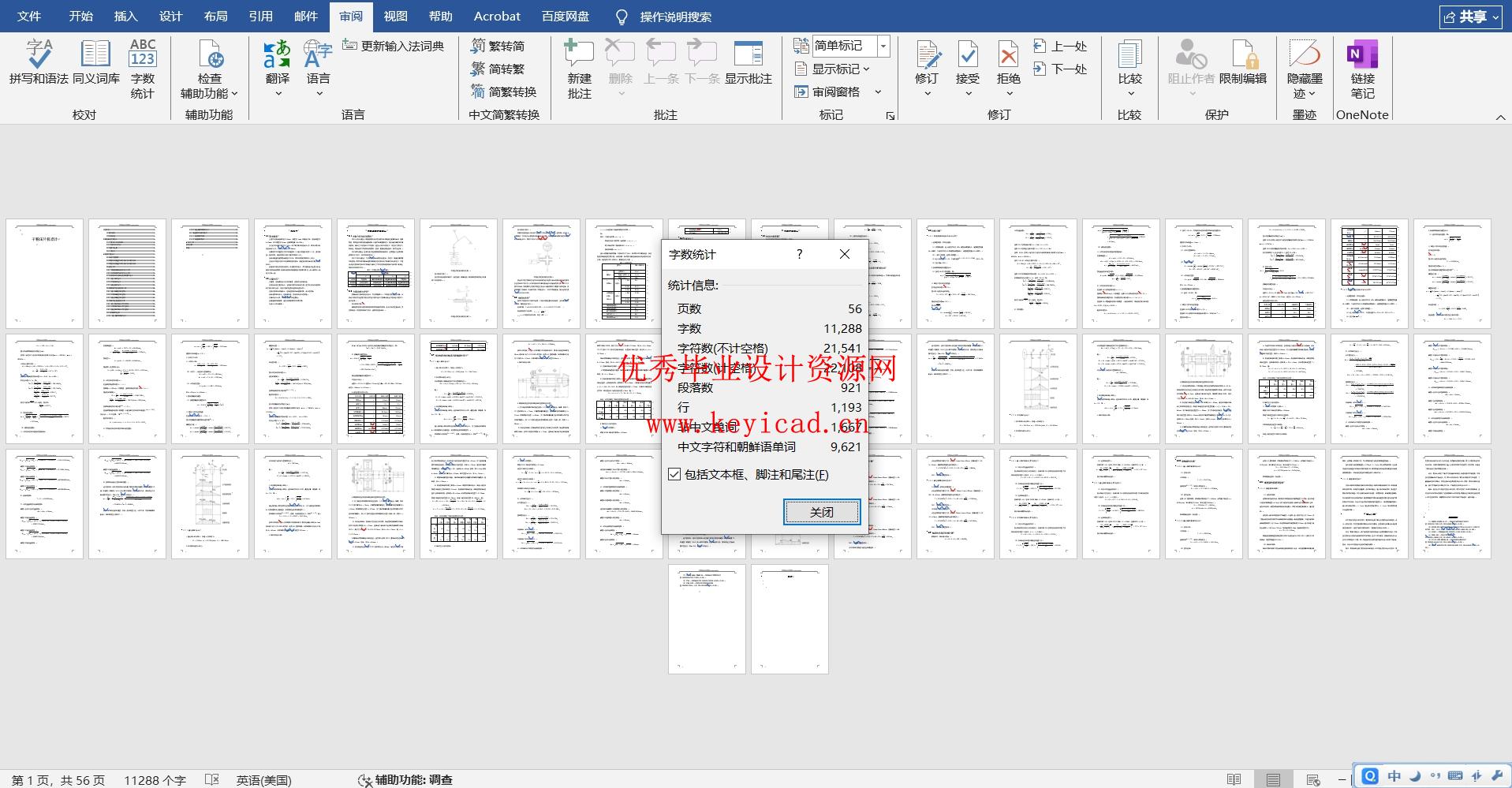

说明书

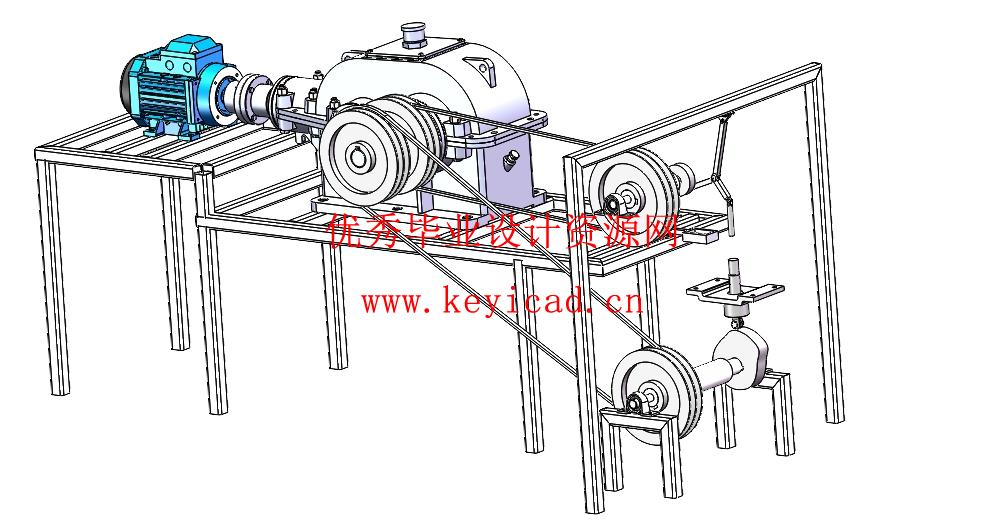

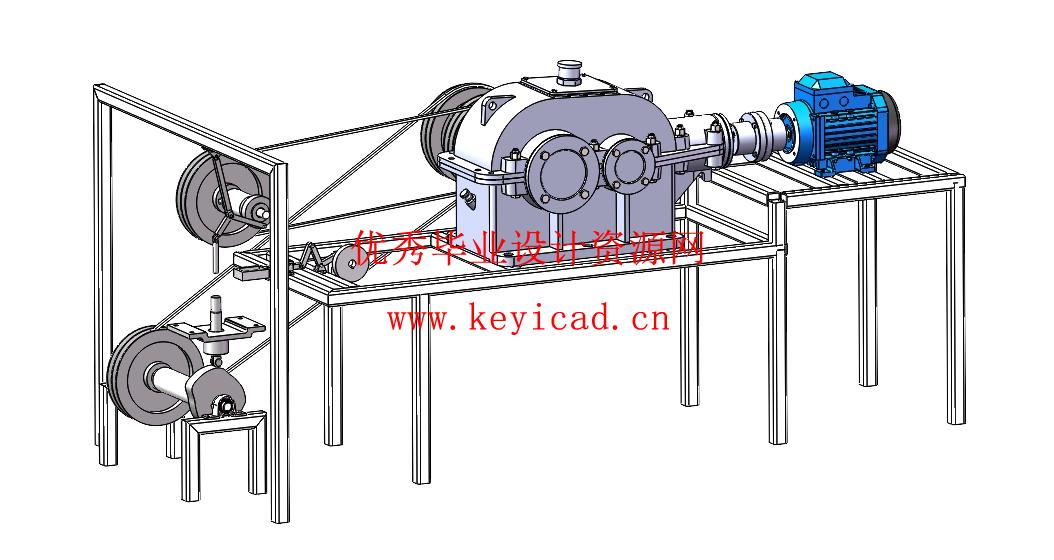

三维模型
