汽车组合仪表的设计与开发（附Labview与Proteus联合仿真）

摘要

汽车仪表是连接驾驶者和汽车的重要交互界面，为驾驶员提供了实时的运行参数、故障、里程等信息，扮演着不可或缺的角色。本文提出了基于串口屏的汽车仪表设计方案，采用STC89C52单片机作为控制器，通过传感器信号和继电器信号的采集，实现了在串口屏幕上显示车辆行驶过程中相关的实时信息，以及系统的自动控制和精确控制。
首先，文章介绍了单片机的基本原理，详细阐述了涉及到单片机、串口屏幕、传感器等元器件的设计流程和工作原理，并且论述了速度检测的原理，最后，通过对软硬件的多次反复调试，完成了设计最初的目的，也就是实现了在串口屏幕上显示汽车的时速、发动机转速和车灯开关状态等信息。该方案具有直观、灵敏和控制简单等特点。

关键词：STC89C52；串口屏；汽车仪表；RS232

目录

汽车组合仪表的设计与开发 I
摘 要 I
Abstract II
1 绪论 1
1.1 研究背景 1
1.2 研究意义 1
1.2 汽车仪表国内外现状 2
1.3 汽车仪表未来发展趋势 3
1.4 论文研究任务 4
2系统总体方案设计 1
2.1 系统各单元的方案论证 1
2.1.1 单片机模块的论证与选择 1
2.1.2 电源模块的论证与选择 2
2.1.3 显示模块的论证与选择 2
2.2 系统总体设计方案 3
3 硬件系统设计 4
3.1 单片机最小系统模块 4
3.2 时钟复位模块 7
3.3电源模块 7
3.4串口屏显示模块 7
3.5 检测霍尔元件模块 9
4 控制程序设计 11
4.1控制程序的组成 11
4.2 编程语言的选择 12
4.3主程序的设计 12
5 系统仿真与调试 14
5.1 测试方法 14
结 论 16
参 考 文 献 17
致 谢 18
附录A 程序代码 19

说明书

Proteus仿真

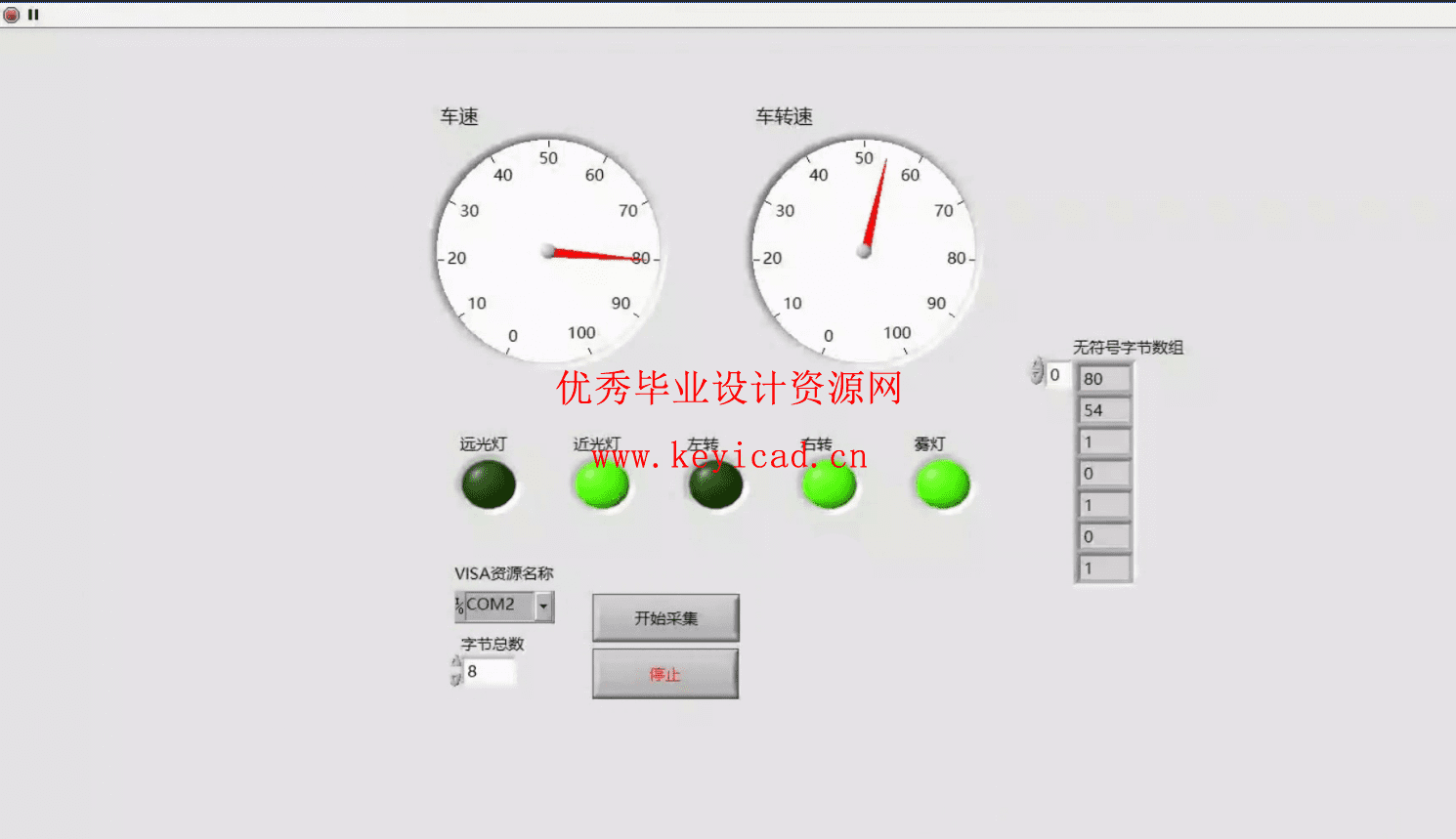

Labview仿真
