摘要
烤箱是工业生产和日常生活中都会用到的设备，其最主要的工作性能参数就是温度，温度控制是工业生产过程中经常遇到的过程控制，有些工艺过程对其温度的控制效果直接影响着产品的质量，因而设计一种较为理想的温度控制系统是具有不一般的价值与意义。在现代化的工业生产中，电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数。例如：在治金工业、化工生产、电力工程、造纸行业、机械制造和食品加工等诸多领域中，人们都需要对各类加热炉、热处理炉、反应炉和锅炉中的温度进行检测和控制。采用单片机来对温度进行控制，不仅具有控制方便、组态简单和灵活性大等优点，而且可以提升生产效率，节约资源，降低生产成本。
本文设计的电烤箱温度控制系统由两个部分组成：硬件部分和软件部分。本文重点论述了硬件部分的设计思路和设计原理，并且采用模块化的设计思想，把整个系统分成若干个模块，各个模块之间既有联系有相互的独立，主要包括：单片机电路模块、A/D转换电路模块、键盆管理电路模块、显示电路模块、存储器电路模块、温度控制电路模块。针对各个模块，分别给出他们的电路设计图纸。对于软件部分，分别给出了主程序的流程图、温度控制模块的流程图、光声报警模块的流程图、键盘模块的流程图和A/D转换模块的流程图。最后利用AT89C51单片机作为主芯片，对整个系统进行控制，实现电烤箱的温度控制功能。
关键词: 温度控制；电烤箱；单片机
目录
第1章 绪 论 4
1.1 研究背景 4
1.2 国内外研究现状 4
1.3 本文研究的主要内容 5
第2章 系统总体方案设计 6
2.1 系统的主要功能 6
2.2 系统总体框图设计 6
2.3 单片机选型 7
2.3 温度传感器选型 9
2.4 A/D转换模块选型 10
2.5 液晶显示屏幕选型 11
第3章 系统电路设计 13
3.1 单片机时钟电路 13
3.2 单片机复位电路 13
3.3 温度检测电路 14
3.4 报警电路 14
3.5 按键电路 15
3.6 驱动电路 15
第4章 系统控制程序设计 17
4.1 控制程序工作流程 17
结 论 19
参考文献 20
附录一 程序代码 21

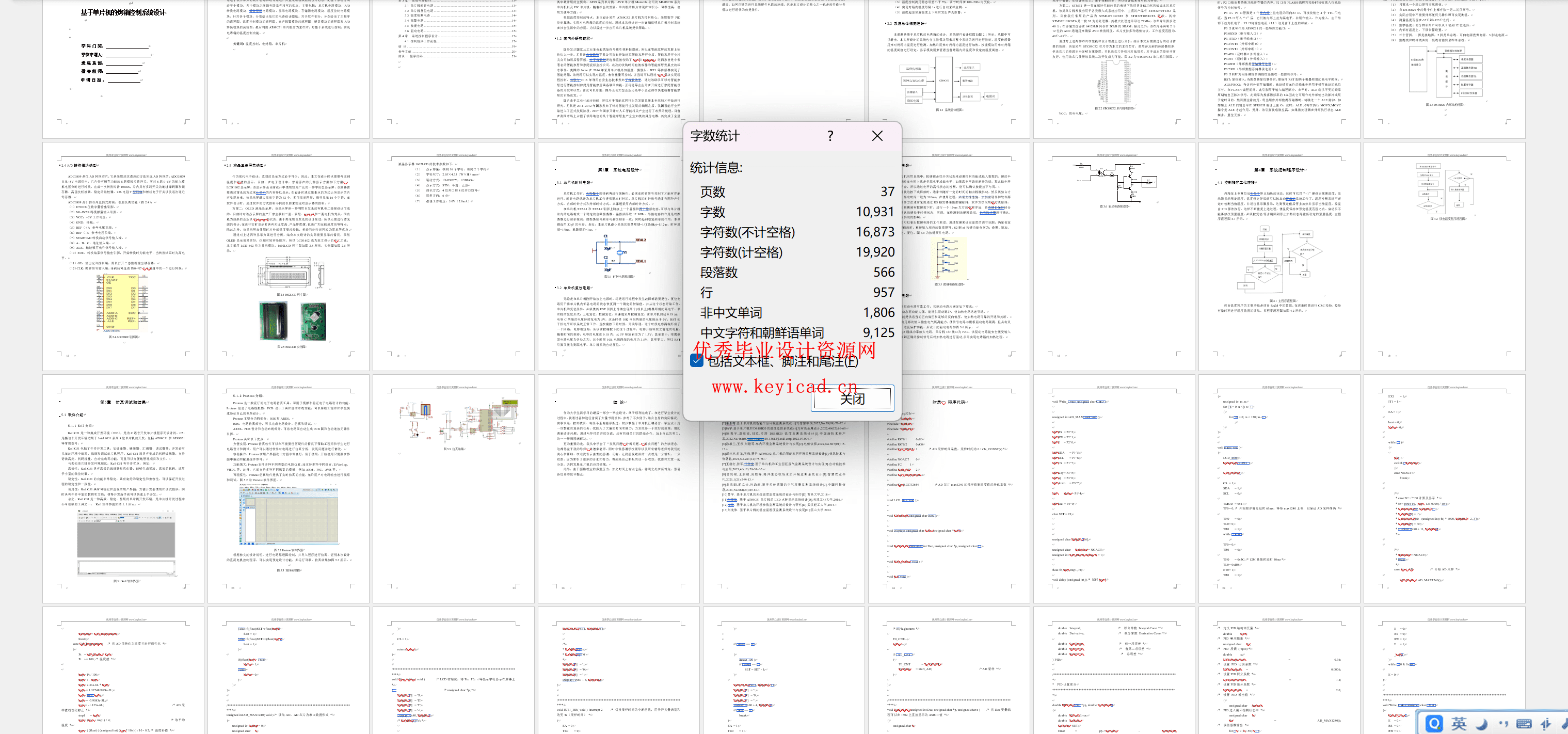

说明书
Proteus仿真
Labview仿真

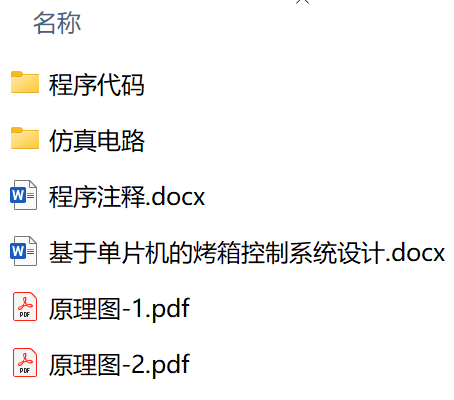

文件列表
