基于PLC的门禁控制系统设计（附PLC程序、电路图、动画仿真）

摘要

在现代安防体系中，门禁控制系统是守护空间边界的核心枢纽，而PLC（可编程逻辑控制器）、读卡器与通信技术的协同，正是其实现精准管控与高效运行的关键支撑。从工厂车间的权限分级管理，到写字楼的人员流动统计，再到园区的人车协同通行，这套系统已从单一的“开关门工具”，升级为联动多设备、承载数据交互的智能化管理节点。
读卡器作为系统的“前端感知触角”，承担着身份信息采集的核心功能——无论是射频卡、IC卡还是复合式读卡器，均能快速读取人员或车辆的授权信息，并通过RS485、以太网等通信方式，将数据实时传输至作为控制中枢的PLC。相较于传统继电器控制，PLC凭借灵活的编程能力与稳定的抗干扰性能，可对通信传来的信息进行即时逻辑判断：若验证通过，便输出指令驱动门锁开启；若检测到未授权卡、重复刷卡等异常，则联动报警装置触发警示，并记录异常数据。
关键字：通信；PLC 控制器；读卡器

一、引言 4
二、概述 5
2.1 门禁系统的国内外发展现状 5
2.2 常见门禁控制系统模型 5
三、门禁系统的总体设计方案 6
3.1 门禁系统的硬件架构 6
3.2 门禁系统软件内容 8
四、门禁控制系统的硬件设计 10
4.2 读卡器 11
4.3 门禁控制器 12
4.4 步进电机 12
4.5 主电路原理图 13

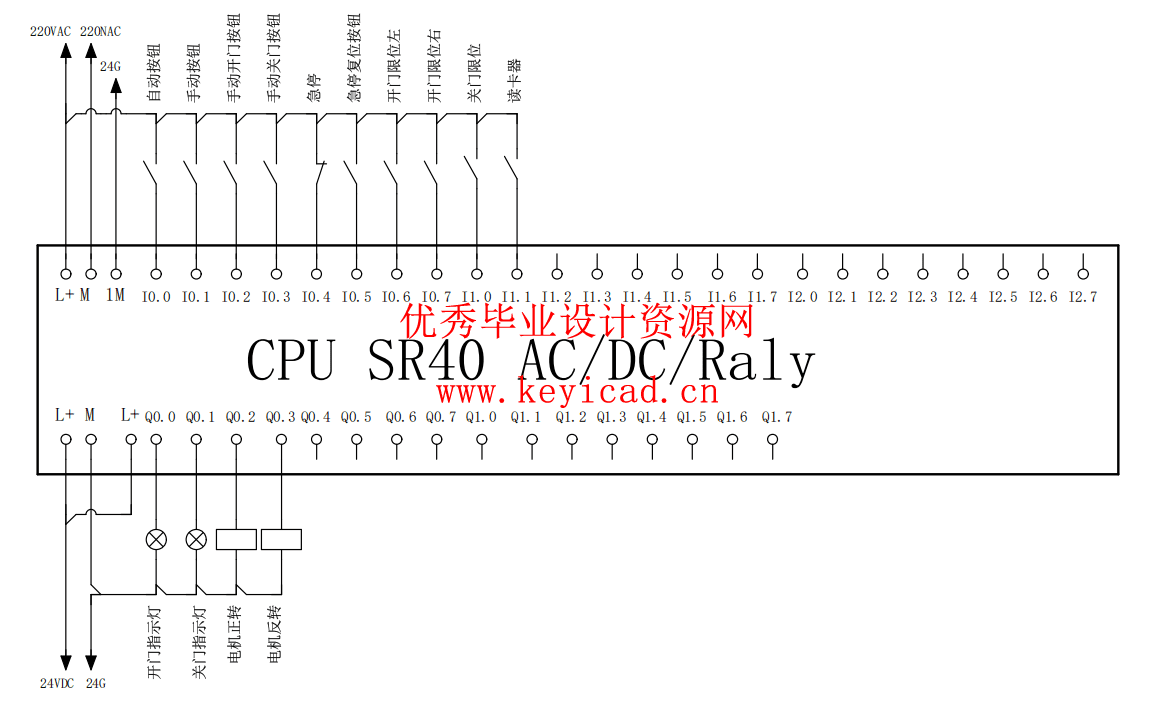

4.6 PLC接线图 14
五、门禁系统的控制程序设计 16
5.1 整体控制流程 16
5.2 控制程序 17
5.2.1初始化程序 17

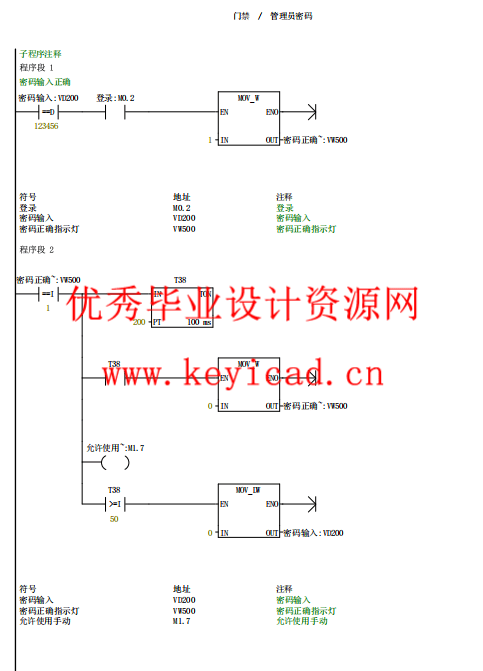

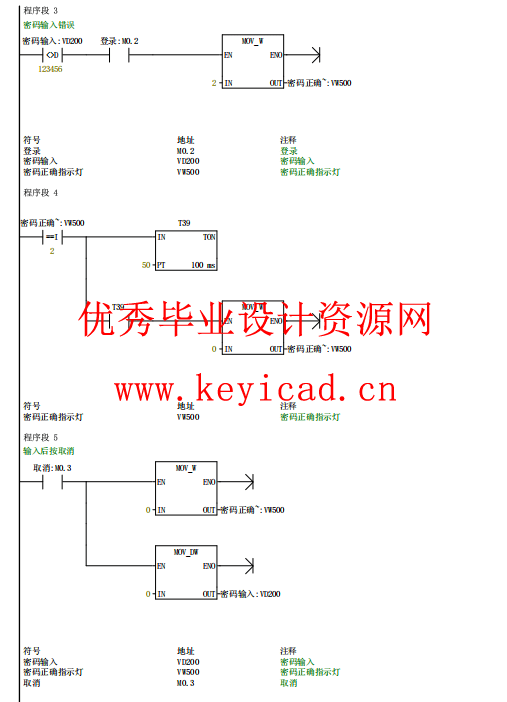

5.2.2管理员密码程序 18

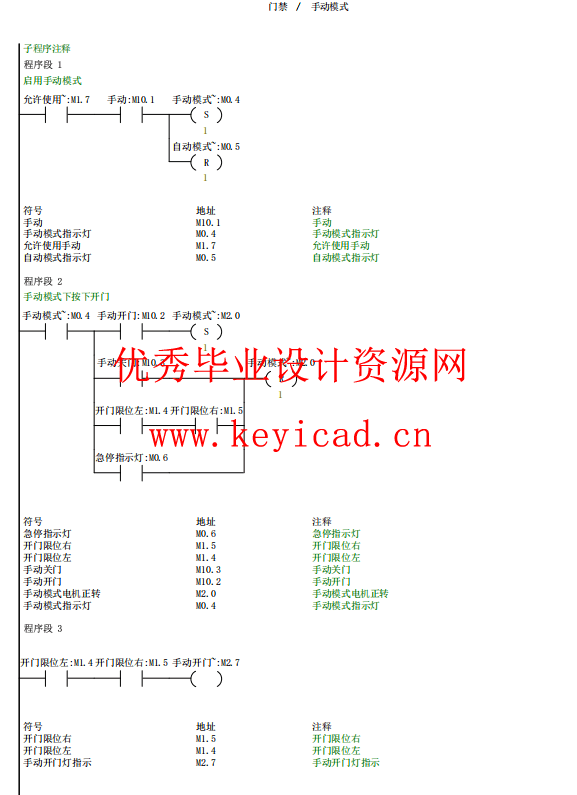

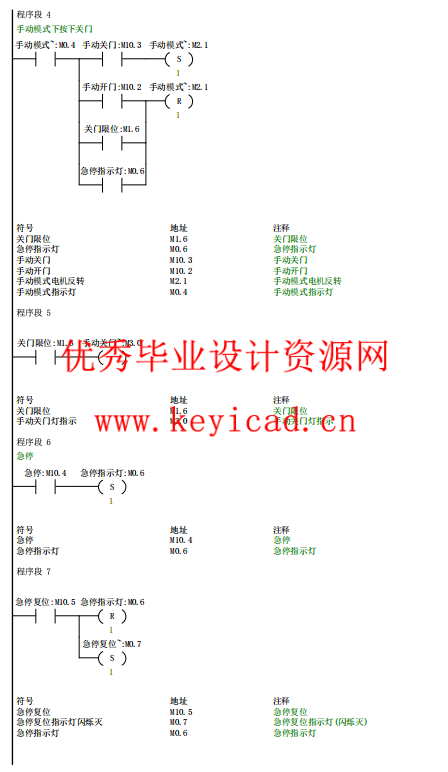

5.2.3手动程序 20
5.2.4自动程序 22
六、系统的仿真设计 24
6.1 PLC程序仿真 24

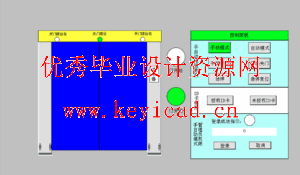

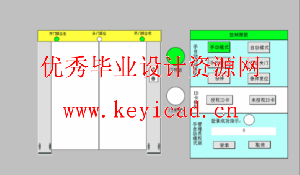

6.2 门禁控制系统动画仿真 25
七、心得体会 26
参考文献 27
