摘要
随着机械行业的不断的进步和发展，各类机械不断的被应用到现实生活中，机械离不开液压，液压显得尤为重要，液压不断地被应用到各类机械中，用来实现机械的基本动作,
从而带动了液压行业的不断提档升级。液压传动系统的一般结构相对来说比较简单、架构的重量也比较轻、整个结构相对来说比较紧凑、占用空间较小:传递动力比较均匀和平稳,如果负载发生变化的时候，速度一般情况下比较平稳和稳定;除此之外，液压元件还有一个特殊的功能，可以自润滑,使用的寿命也比较长:易于实现自动化;液压元件现在基本上已经实现了统一标准,统一应用规则,这样便有利于设计、加工制造使用等优点。

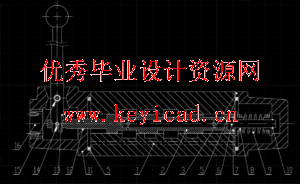

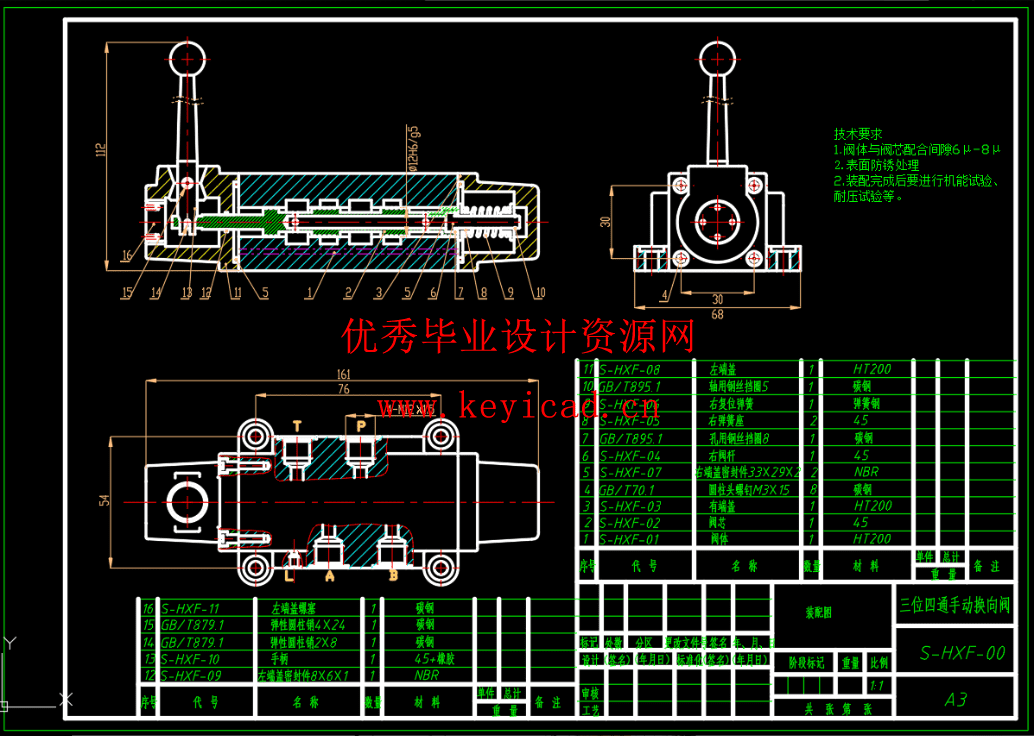

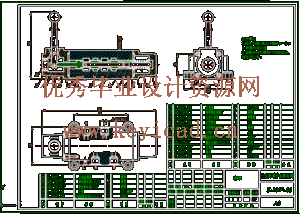

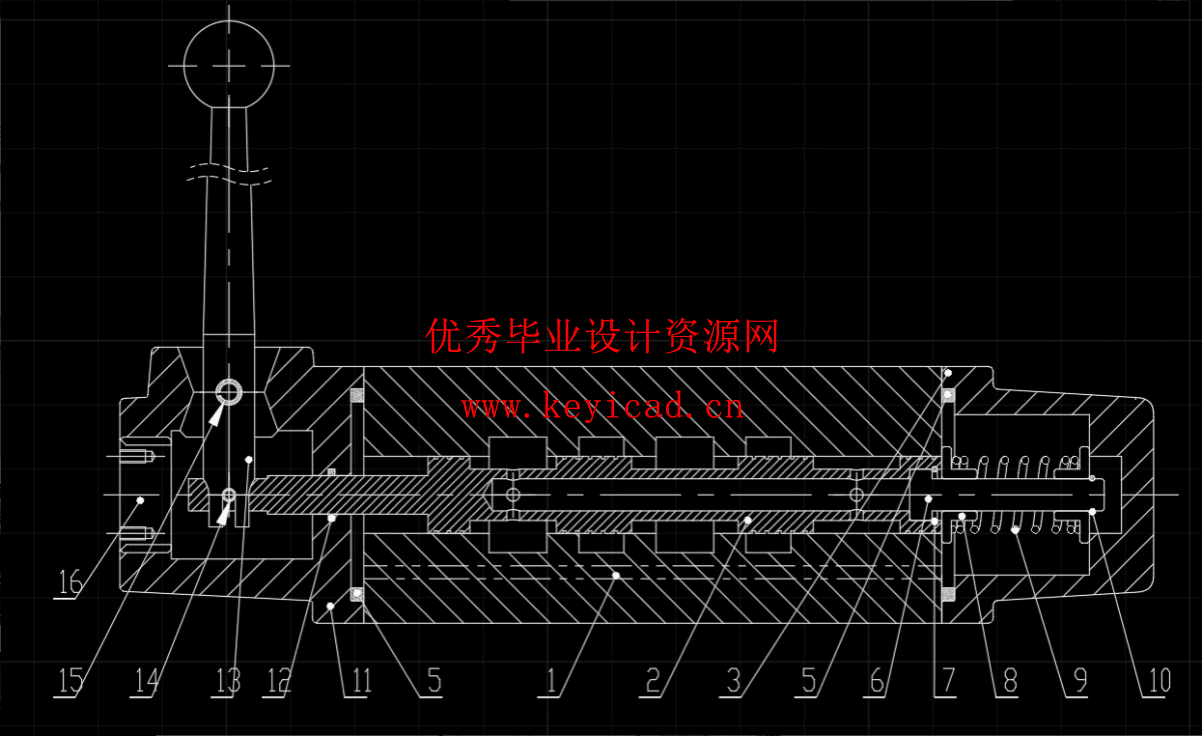

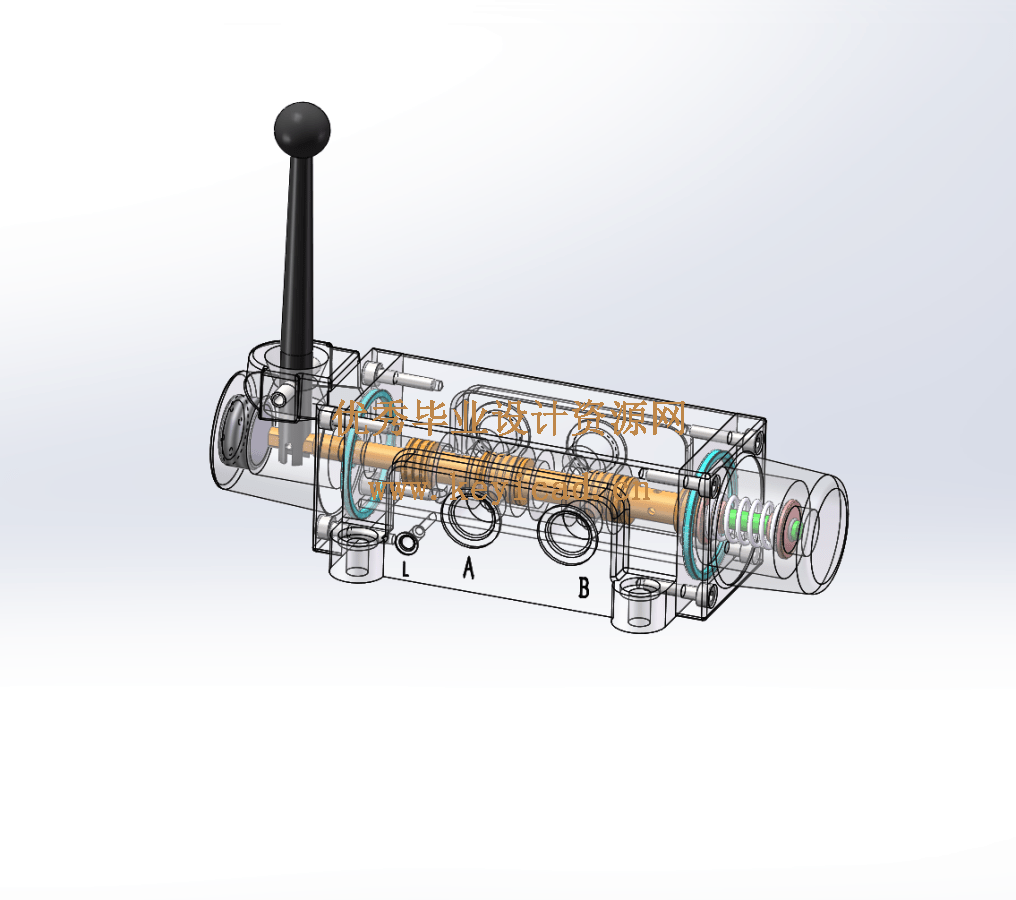

本文设计的是一种三位四通手动换向阀，这种手动换向阀主要由阀体、阀芯、端盖手柄和弹簧等组成，通过扳动手柄来控制阀芯的左右移动，从而实现不同位置的机能，采用外泄口的形式。主要用于各类机械的液压系统中，可以说在机械行业的液压系统中非常实用，同时能应对恶劣的环境，应用非常广泛，对于此类型的手动换向阀的研发设计是非常必要的，有很好的前景，可以带来可观的经济效益。关键词 液压;手动换向阀;前景;经济效益;
目录
摘要
Abstract
1 绪论
1.1 课题研究背景
1.2 研究现状
1.3 研究目的
1.4 主要研究设计内容
2 手动换向阀的参数及原理分析
2.1 基本性能参数
2.2 结构分析
2.3 试验技术要求
2.4 原理分析
2.4.1 结构原理分析

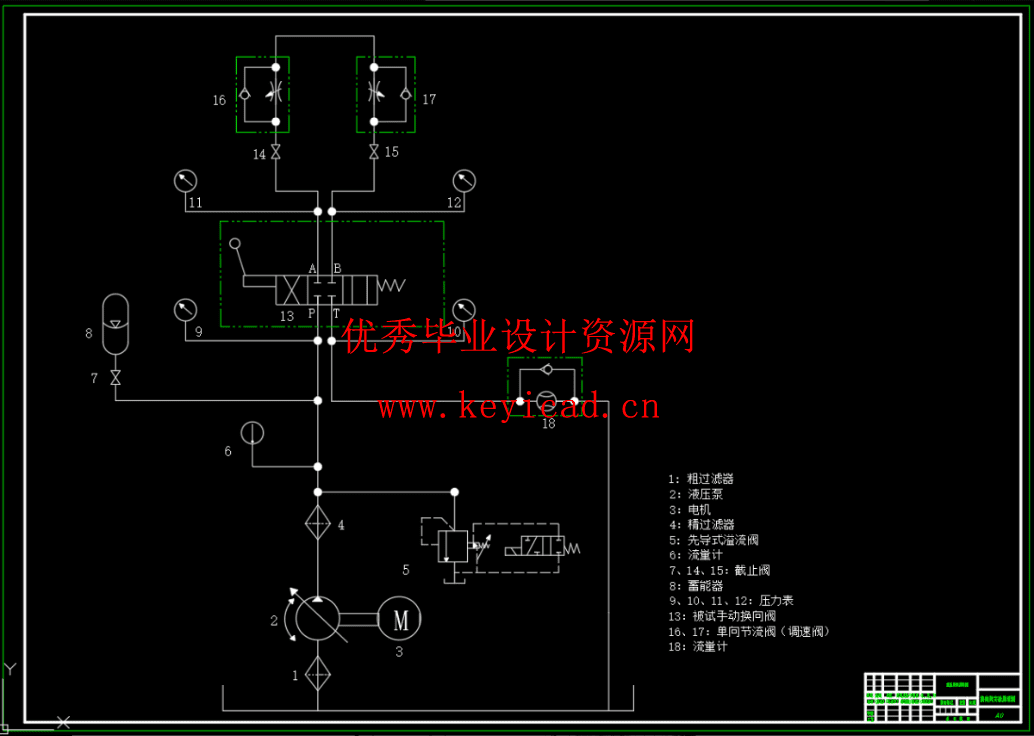

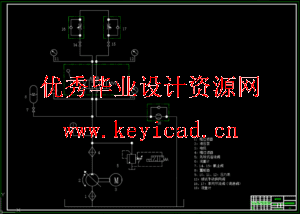

2.4.2 性能试验液压油路设计分析
2.5 试验方法
3 设计计算
3.1 换向阀参数计算
3.1.1 确定几何尺寸
3.1.2 受力分析
3.1.3 性能计算
3.1.4 强度校核
3.1.5 弹簧设计计算
3.2 试验油路计算
3.2.1 液压油路工作参数分析
3.2.2 液压泵的选型
3.2.3 电机功率的确定
3.2.4 油箱的设计
3.2.5 管路的设计
3.3 液压系统的性能验算
3.3.1 系统效率η的估算
3.3.2 发热温升估算及热交换器的选择
3.4 主要零件的公差分析
3.4.1 阀体公差分析
3.4.2 阀芯公差分析
致谢
参考文献
说明书
三维模型

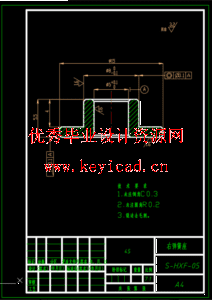

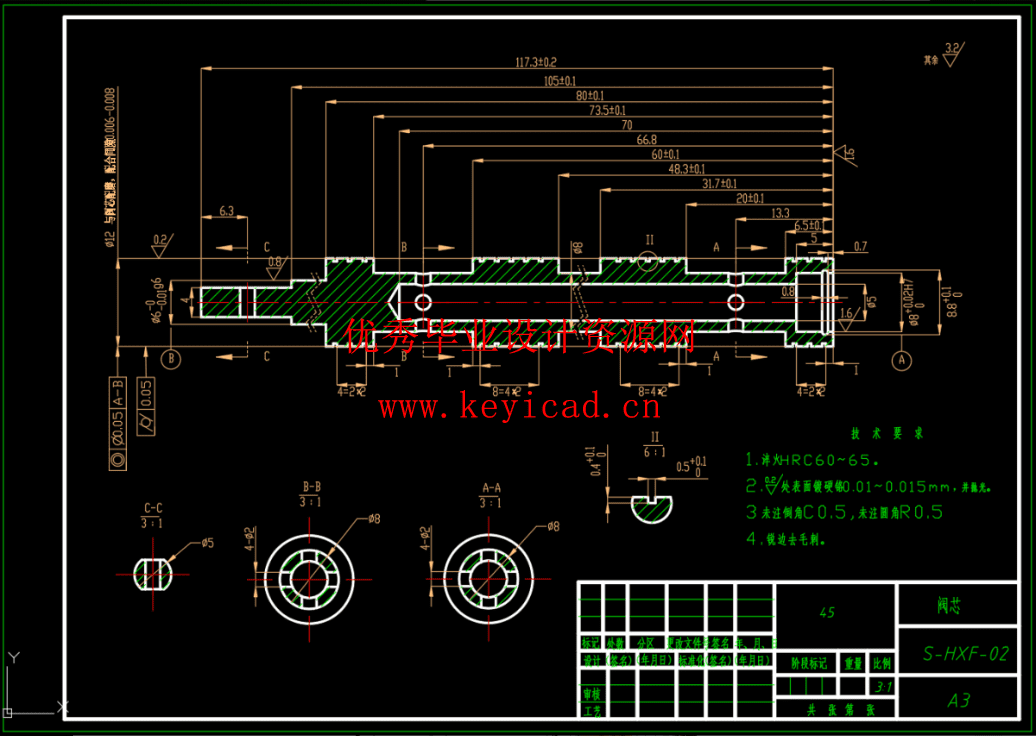

CAD图纸
