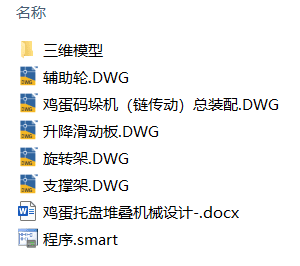

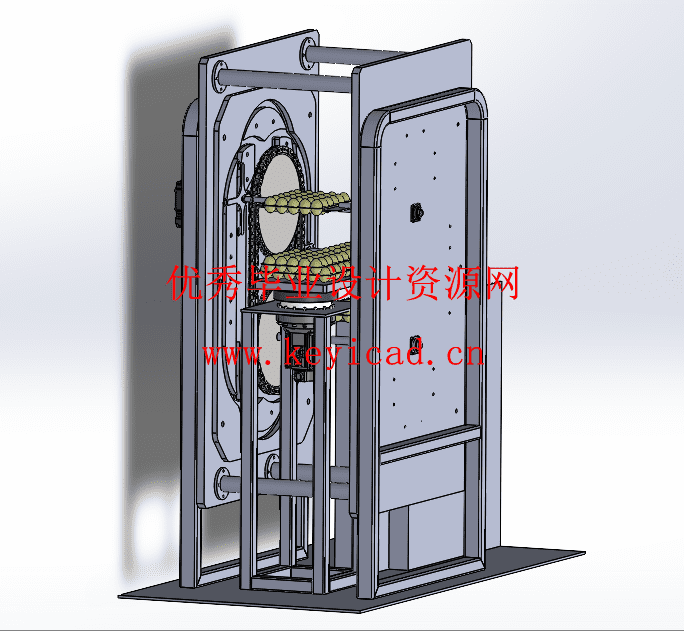

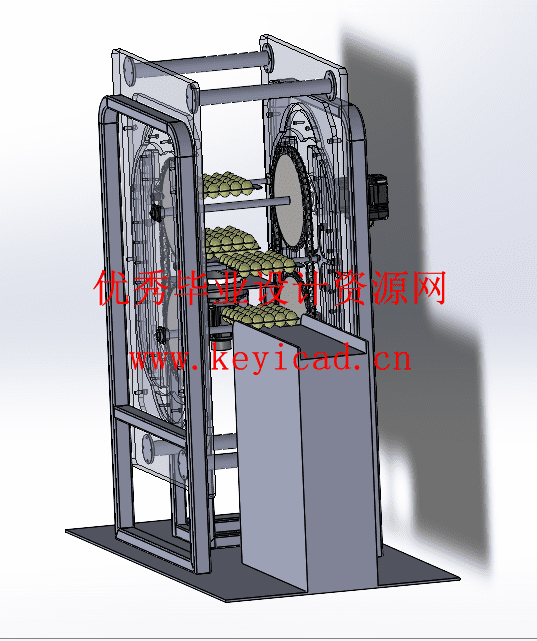

鸡蛋托盘堆叠机械设计（附PLC程序、Solidworks模型、CAD图纸）

摘要

在在现代农业生产与物流体系中，鸡蛋作为日常生活中不可或缺的营养食品，其生产效率与运输效率至关重要。鸡蛋的安全、有效堆叠对于减少破损、提高储运效率具有显著意义。传统的鸡蛋托盘堆叠多依赖人工操作，但这种方式不仅效率低下，还存在较高的破损风险。随着自动化技术的不断进步，设计一款能够自动堆叠鸡蛋托盘的机械系统成为行业迫切的需求。在此背景下，我们开展了关于鸡蛋托盘堆叠机械设计的研究，旨在通过自动化和智能化的手段，提升鸡蛋托盘的堆叠效率与安全性，从而满足现代农产品物流的高标准要求。
本文主要进行了一项创新性的机械设计工作，即开发一种能够自动堆叠鸡蛋托盘的机械系统。该设计着重解决了鸡蛋托盘在生产线上举升至码垛工位的自动化问题，并且实现了每堆叠一层旋转90°的需求，以确保鸡蛋能够更稳定地堆叠。我们详细分析了鸡蛋托盘的物理特性和堆叠要求，设计出了一套合理的机械结构，并通过精确计算确定了关键部件的尺寸和运动参数。

关键词：码垛设备；鸡蛋生产；自动化；农业机械化

摘要 I
Abstract II
1 绪论 1
1.1 研究背景和意义 1
1.2 国内外研究现状 1
1.2.1 国外研究现状 2
1.2.2 国内研究现状 2
1.2.3 未来发展趋势 3
1.3 本文主要研究内容 3
2 总体结构设计 4
2.1 举升机构传动方案论证 4
2.1.1 齿轮齿条传动 4
2.1.2 链传动 4
2.2 码垛转台方案论证 4
2.3 鸡蛋托盘堆叠机总体结构 5
2.4 鸡蛋托盘堆叠机工作原理 6
3传动系统设计 7
3.1 提升机构电动机选择 7
3.1.1电机类型选择 7
3.1.2电机功率计算 7
3.2 提升机构链传动计算 8
3.3.1 齿数计算 8
3.3.2 节数 9
3.3.3 验算链速 9
3.3.4 计算压力轴 9
3.3.5 计算静力强度 9
3.3.6 链轮 10
3.3.7主轴的设计 10
3.3 码垛转台电机选型 11
4.1 控制功能要求 13
4.2 控制器选型 13
4.2.1 PLC概述 13
4.2.2 PLC选型 15
4.3 控制程序编写 15
4.3.1 PLC编程概述 15
4.3.2 STEP 7-MicroWIN SMART概述 16
4.3.3 I/O地址分配 16
5 结论 18
参考文献 19
致谢 20
