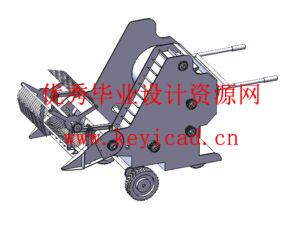

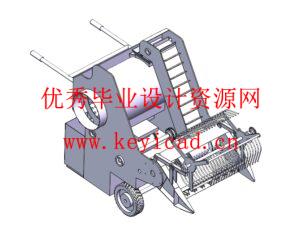

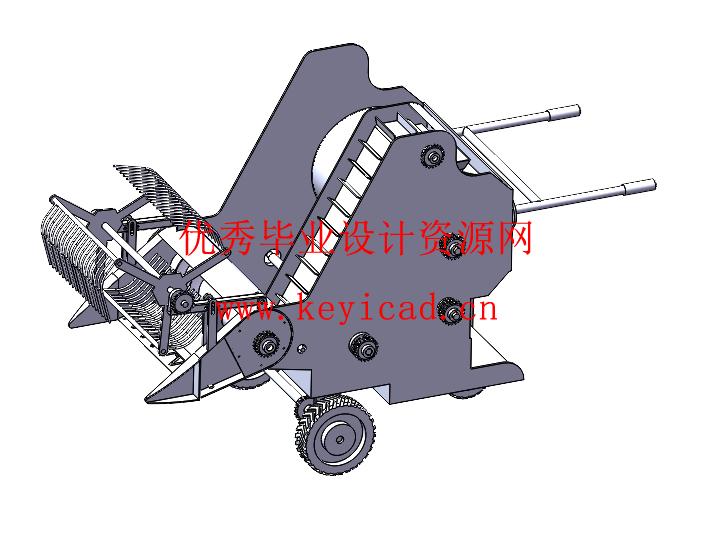

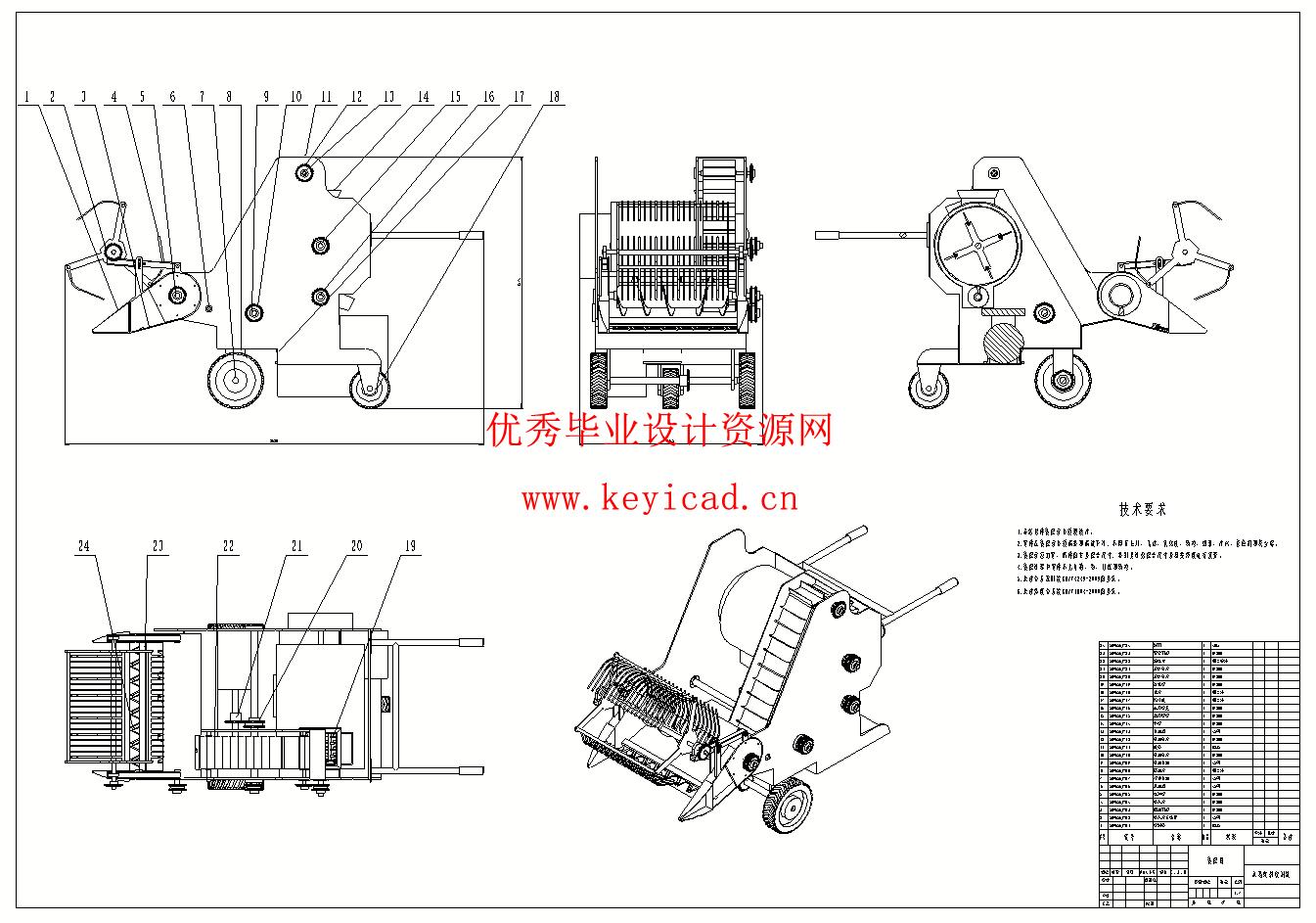

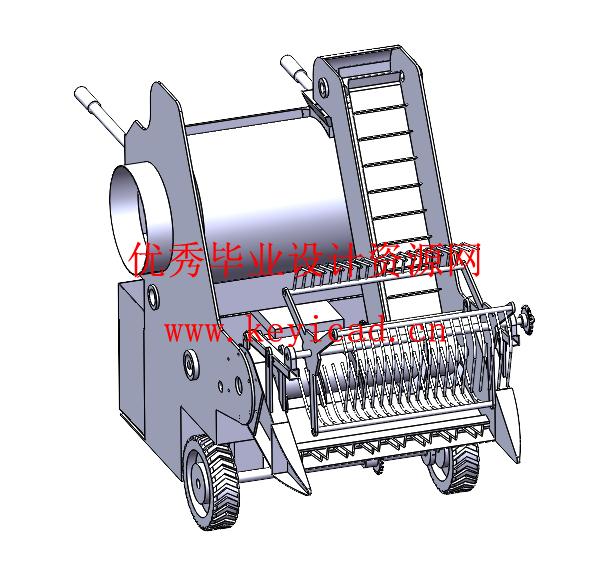

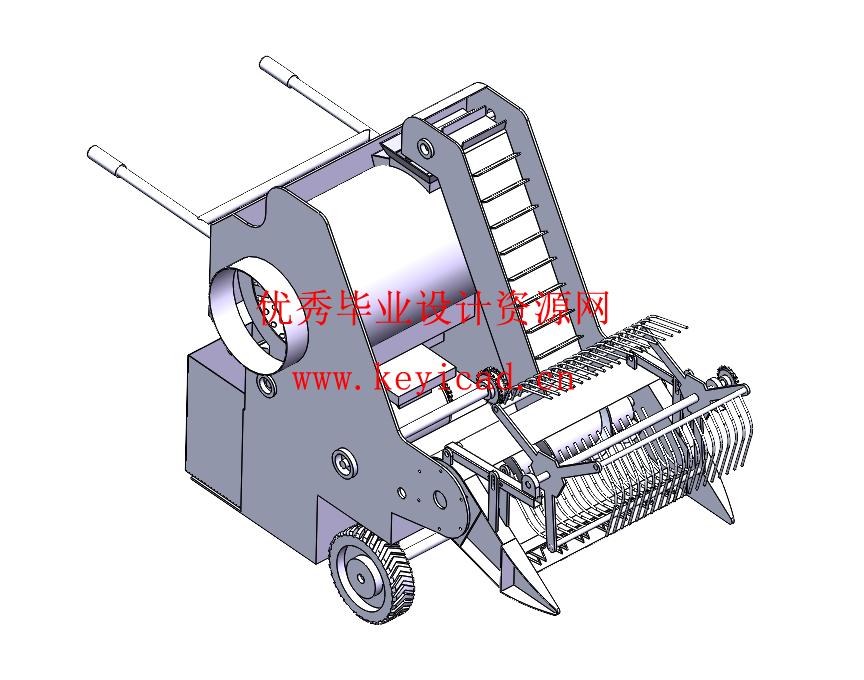

水稻微耕机结构设计（附Solidworks模型、CAD图纸）

摘要

本文针对南方丘陵山区水稻收获作业效率低、劳动强度大及机械适用性问题，提出并设计了一种水稻微耕收割机。该收割机整合了微耕机与收割机技术，实现了耕地、收割、脱粒一体化作业，旨在提高农业生产效率，降低劳动强度。研究内容包括：设计小型化、轻量化、操作便捷的水稻收割机以适应复杂地形；对比分析不同驱动方式，选择柴油机作为动力源；详细设计了轴流滚筒式脱粒装置、滚筒盖板、凹板及滚筒等关键零部件，确保脱粒效率与质量；确定了整机的结构参数及工作流程。通过理论分析与计算，验证了设计的合理性和可行性。本文的研究成果为南方丘陵山区水稻收获提供了高效、低损的机械解决方案，对于推动农业机械化和农业现代化进程具有重要意义。

关键词：水稻收割机拔禾轮脱粒滚筒

摘要 1
关键词： 1
Abstract 1
Keywords 1
1 绪论 2
1.1 研究背景与意义 2
1.2 国内外研究现状 2
1.2.1 国外研究现状 2
1.2.2 国内研究现状 3
1.3 研究内容 4
2 总体方案选择 4
2.1 收割机的类型 4
2.2 动力源的选择 5
2.3 整机的结构及选择 6
2.4 整机的工作流程 6
2.5 确定参数 7
2.5.1 喂入量 7
2.5.2割幅 7
2.5.3前进速度 7
2.5.4脱粒滚筒长度、分离器尺寸及收缩比 8
2.5.5轴距、轮距及最小离地间隙 8
3 水稻收割机传动系统设计 9
3.1 传动方案 9
3.2确定传动装置的总传动比和分配传动比 9
3.3计算传动装置的运动和动力参数 10
3.5减速器计算 12
3.5.1高速级齿轮的设计计算 12
3.5.2链传动与链轮的设计 18
4 关键零部件设计 20
4.2轴流滚筒式脱粒装置 22
4.3滚筒盖板的设计 25
4.4喂入状况分析 26
4.5凹板设计 27
4.6滚筒设计 27
4.7滚筒的脱粒速度 28
4.7.1 滚筒直径计算 29
4.7.2 脱粒滚筒长度确定 29
结语 29
参考文献 31
致谢 32
