毛豆去皮机结构设计（附Solidworks模型、CAD图纸）

摘要

随着现代农业对高效加工设备需求的不断增加，对于毛豆去皮机的设计和优化显得尤为重要。本文围绕毛豆去皮机的结构设计展开了系统性的研究工作，其目的在于研发出一款具备高效、自动化特点，并且性能可靠的毛豆去皮设备。在喂料装置中，采用了三个呈120°分布的叶片，确保毛豆均匀喂料并避免堵塞。输送装置通过振动导向槽调整毛豆的位置，使其以正确的姿态进入去皮轧辊。去皮装置中的喂料轧辊和去皮轧辊通过齿轮传动实现同步转动，确保稳定夹持和高效去皮。为了适应不同尺寸的毛豆，设计了可调间距的支座，提高了设备的灵活性。在传动结构设计方面，采用V带传动确保动力传递的可靠性和平稳性。本研究成功设计了一种结构合理、功能完善的毛豆去皮机，不仅提高了毛豆去皮效率，还降低了人工成本，提升了产品质量。

关键词：毛豆去皮机；喂料装置；输送装置；去皮装置；结构设计

目录

目录 1
1 绪论 1
1.1 研究背景 1
1.2 研究意义 1
1.3 研究现状 2
2 毛豆去皮机总体方案分析 5
2.1 毛豆去皮机方案分析 5
2.2 毛豆去皮机传动方案分析 5
2.3 毛豆去壳方案分析 6
3 毛豆去皮机主要结构设计 8
3.1 喂料装置设计 8
3.2 输送装置设计 8
3.3 去皮装置设计 10
3.4 机架结构设计 11
4 毛豆去皮机传动结构设计 13
4.1 电机功率及型号 13
4.2 主轴的设计与校核 13
4.2.1 轴的强度计算 13
4.2.2 轴的校核 15
5 三维建模 20
5.1 三维建模 20
5.2 模型验证 20
6 总结 23

说明书

三维模型

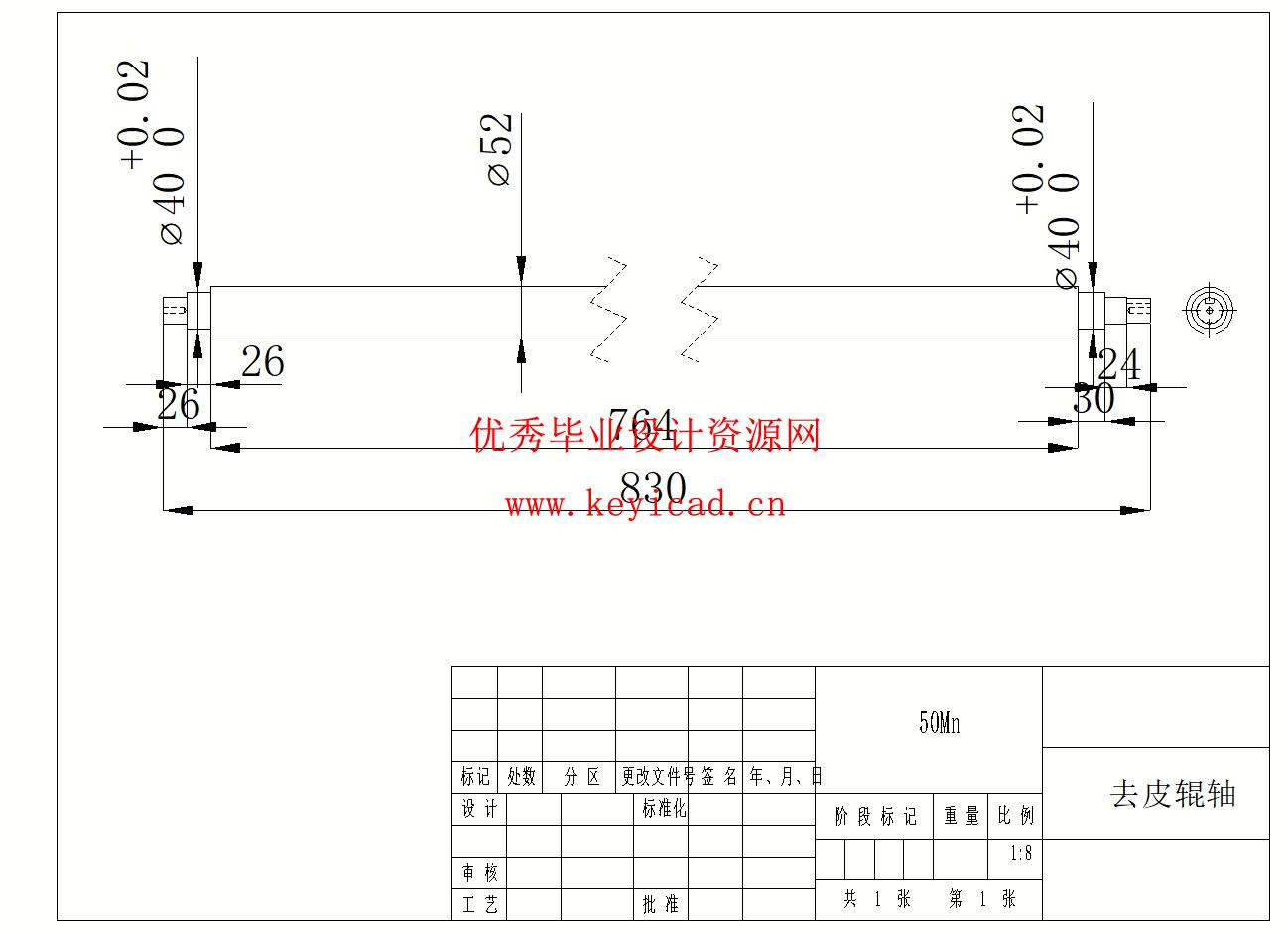

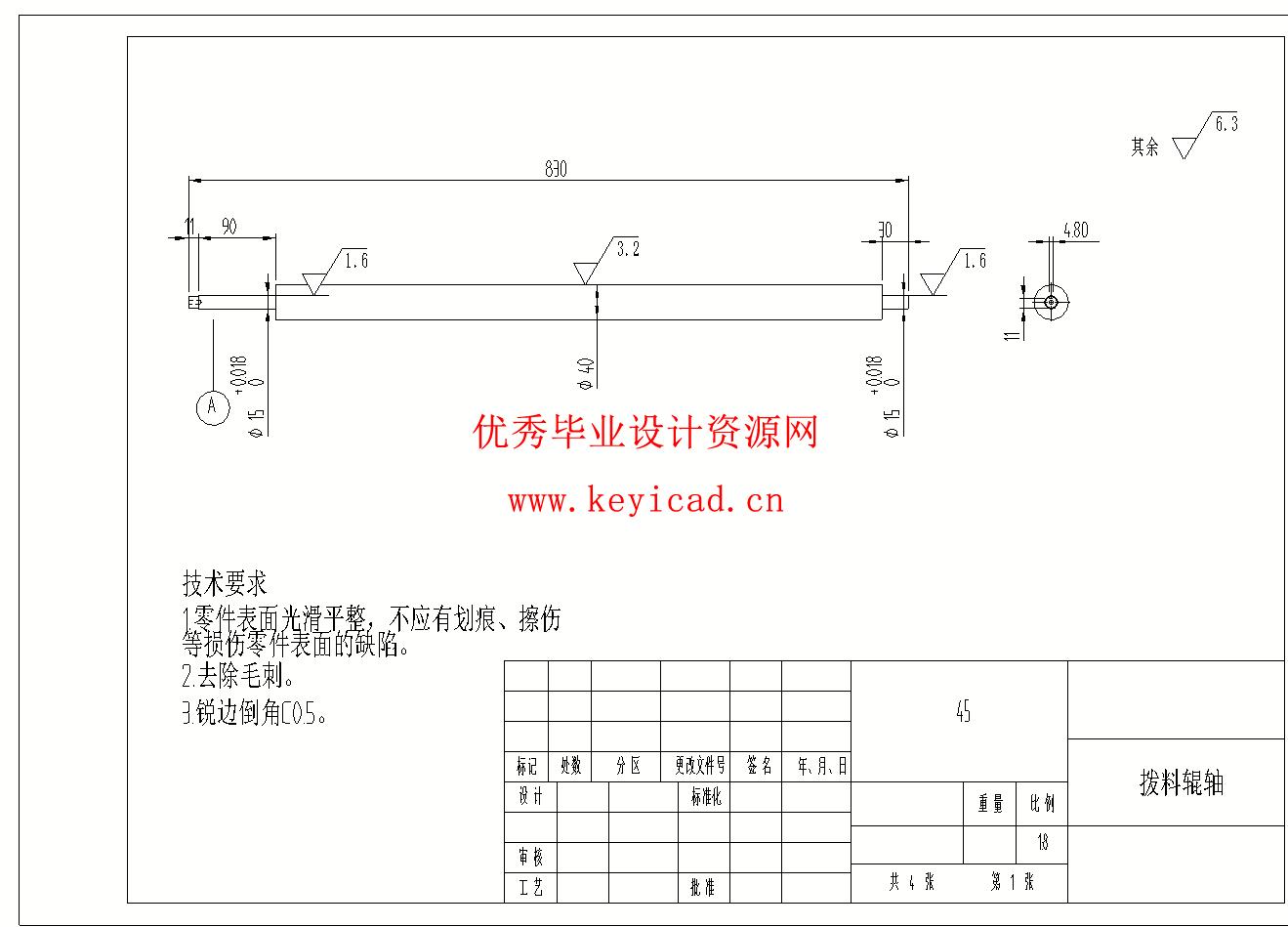

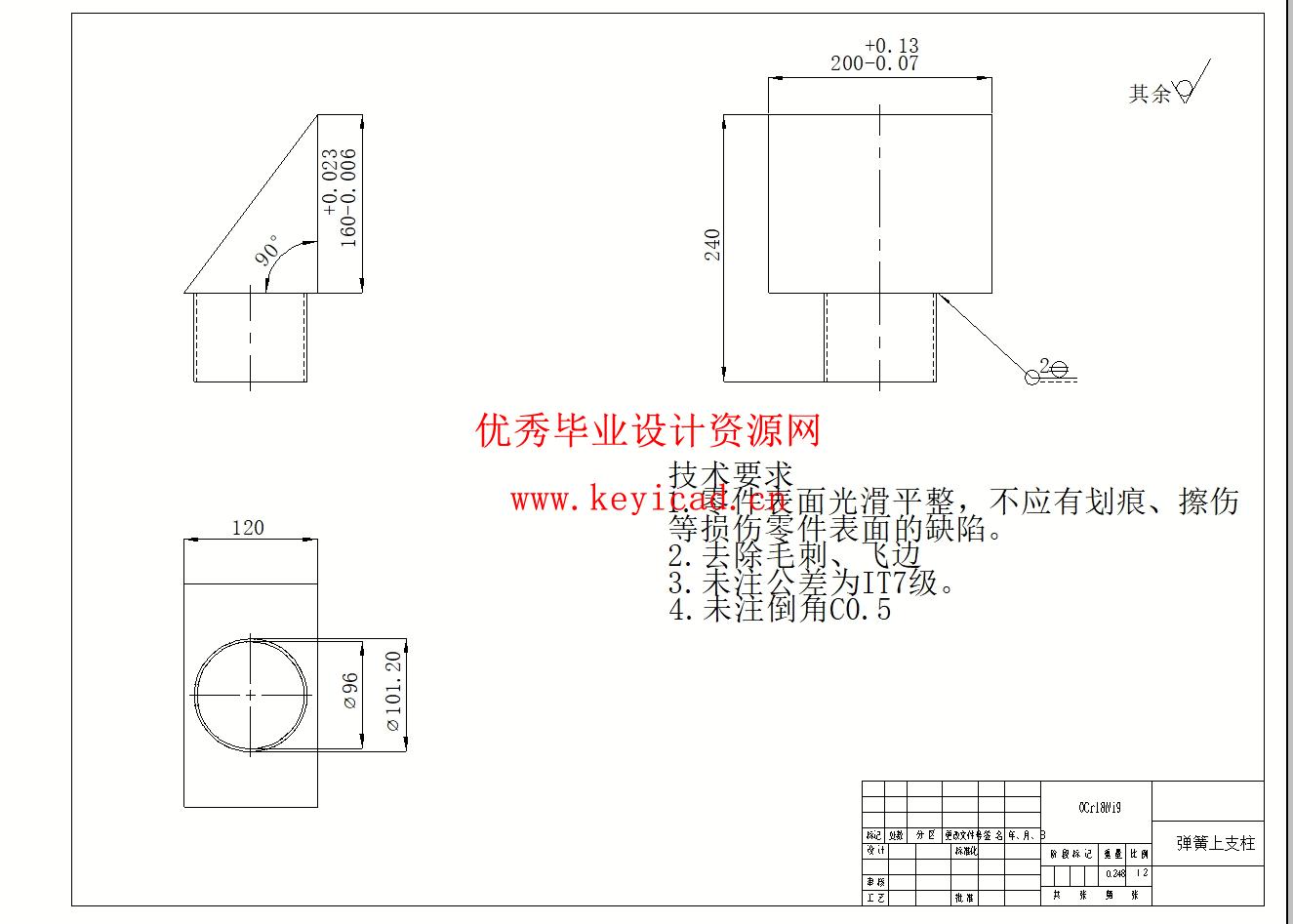

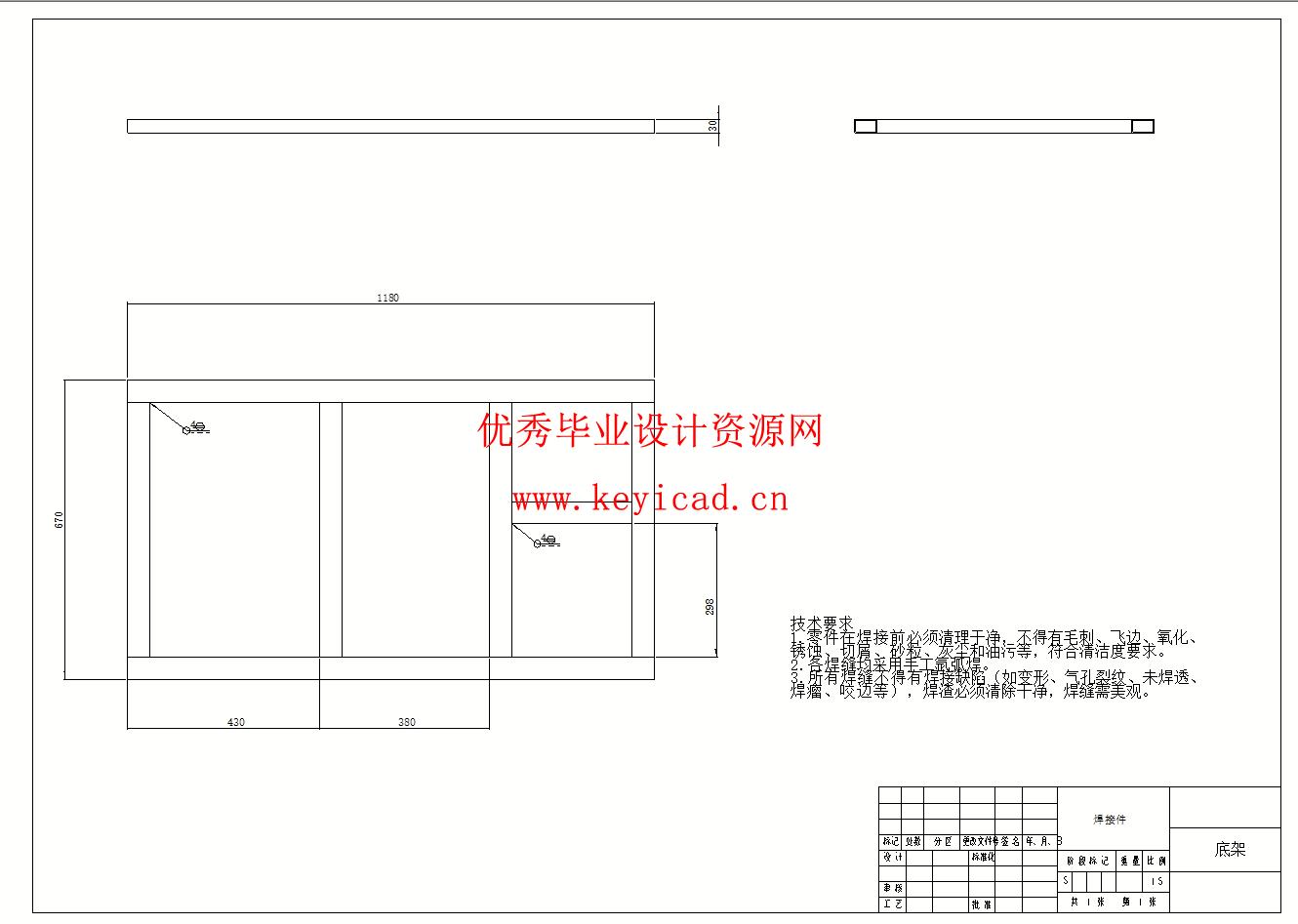

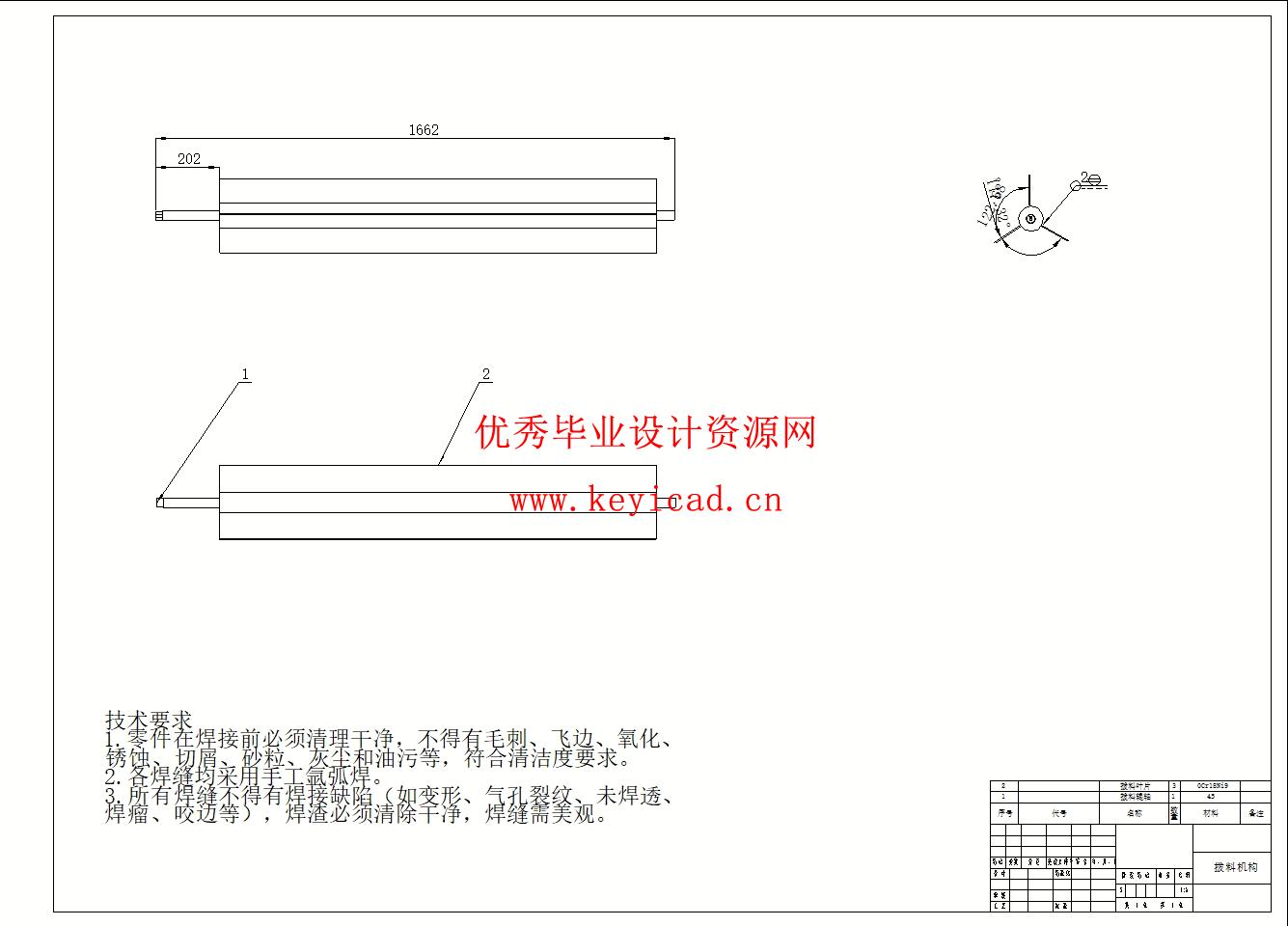

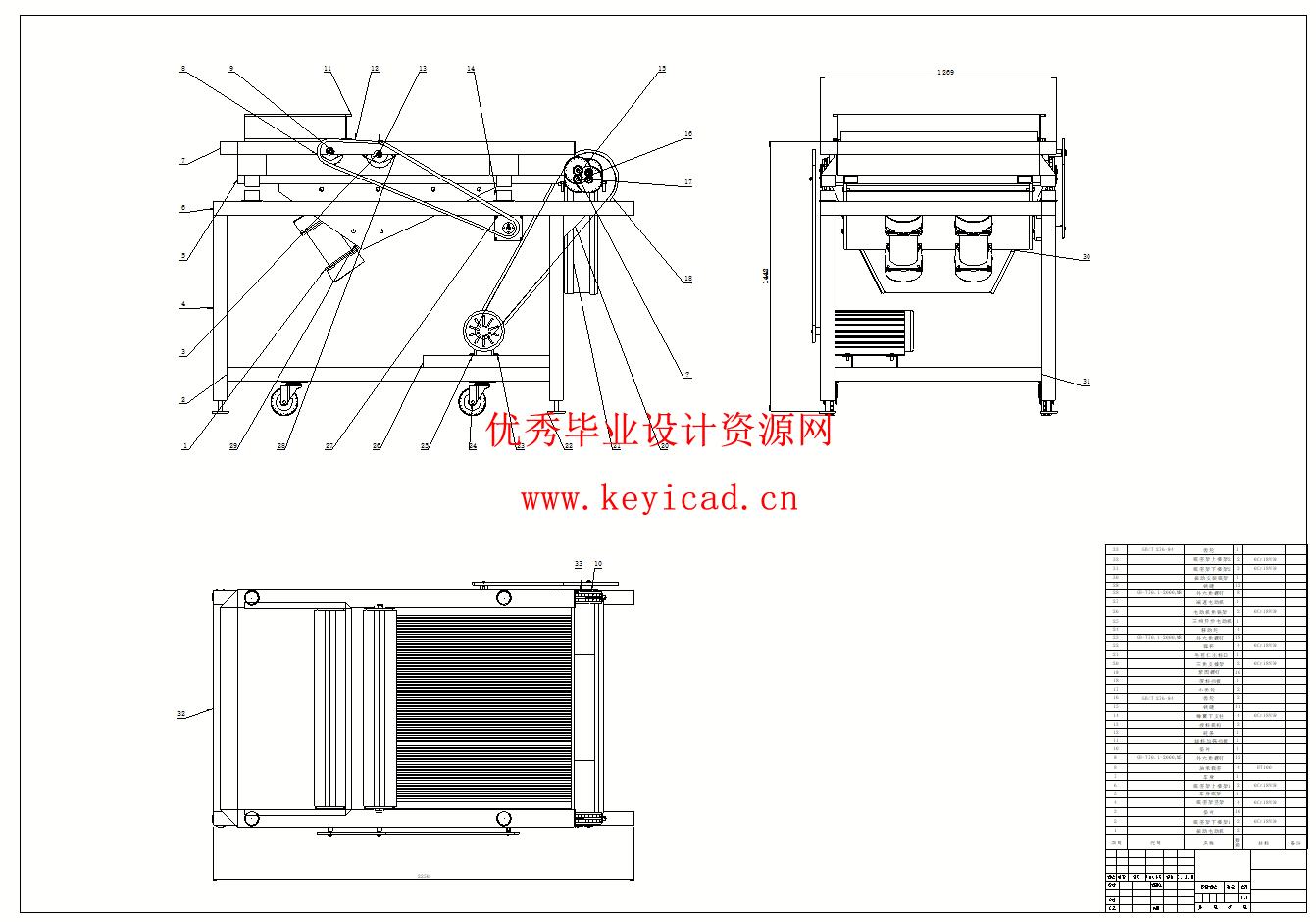

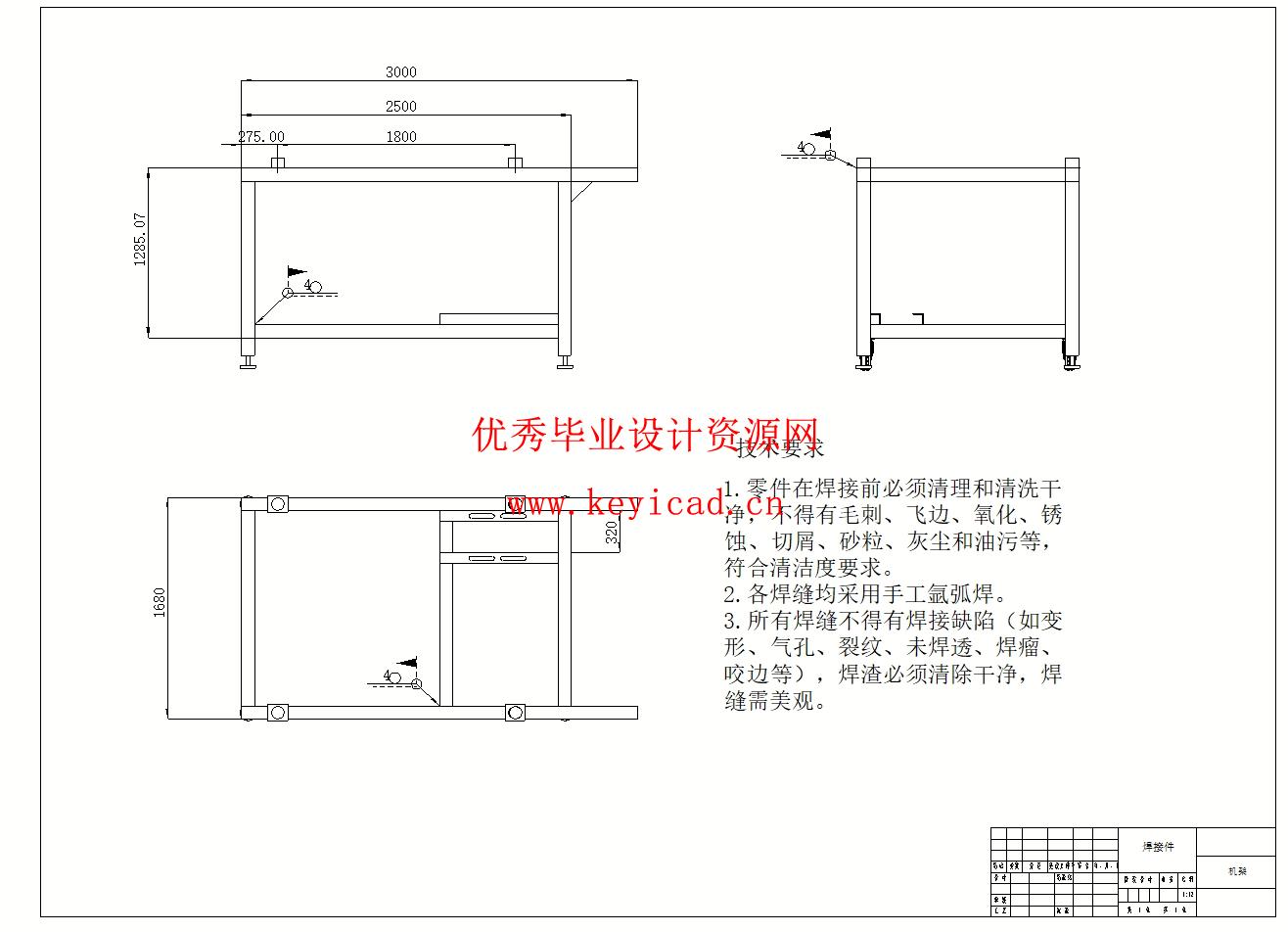

CAD图纸

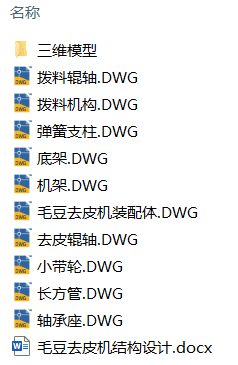

文件列表

下载链接
