基于西门子S7-200PLC的温度控制系统设计

摘要

现阶段，西门子S7-200PLC广泛用于工业控制领域，其具有体积小、重量轻、逻辑运算功能强大等特点。本文所介绍的PID温度控制系统，针对炉温的控制需求，利用PLC内部的PID运算功能，通过温度传感器将炉温信号转换成模拟量传送至PLC中，与设定好的目标温度值进行比较运算，然后输出信号控制继电器的动作，加热器与继电器连接，跟随继电器实现通断从而进行温度调节，使温度始终控制在设定温度范围内。论文从总体方案、硬件软件、电路、控制流程等方面对该炉温控制系统进行详细设计，最终得到的系统温度控制准确，同时具有短路、过载保护和温度预警等功能，达到了预期的设计要求。

关键词：锅炉；PID；温度控制

摘要 II
ABSTRACT III
第1章绪论 5
1.1 课题的背景、目的和意义 5
1.2 课题研究现状及发展趋势 5
1.3 课题研究内容和思路 6
第2章锅炉温度控制理论 7
2.1 系统控制回路设计 7
2.2 西门子PID向导 7
第3章总体设计 12
3.1 控制要求 12
3.2 设计方案 12
第4章硬件软件设计 14
4.1 PLC选择 14

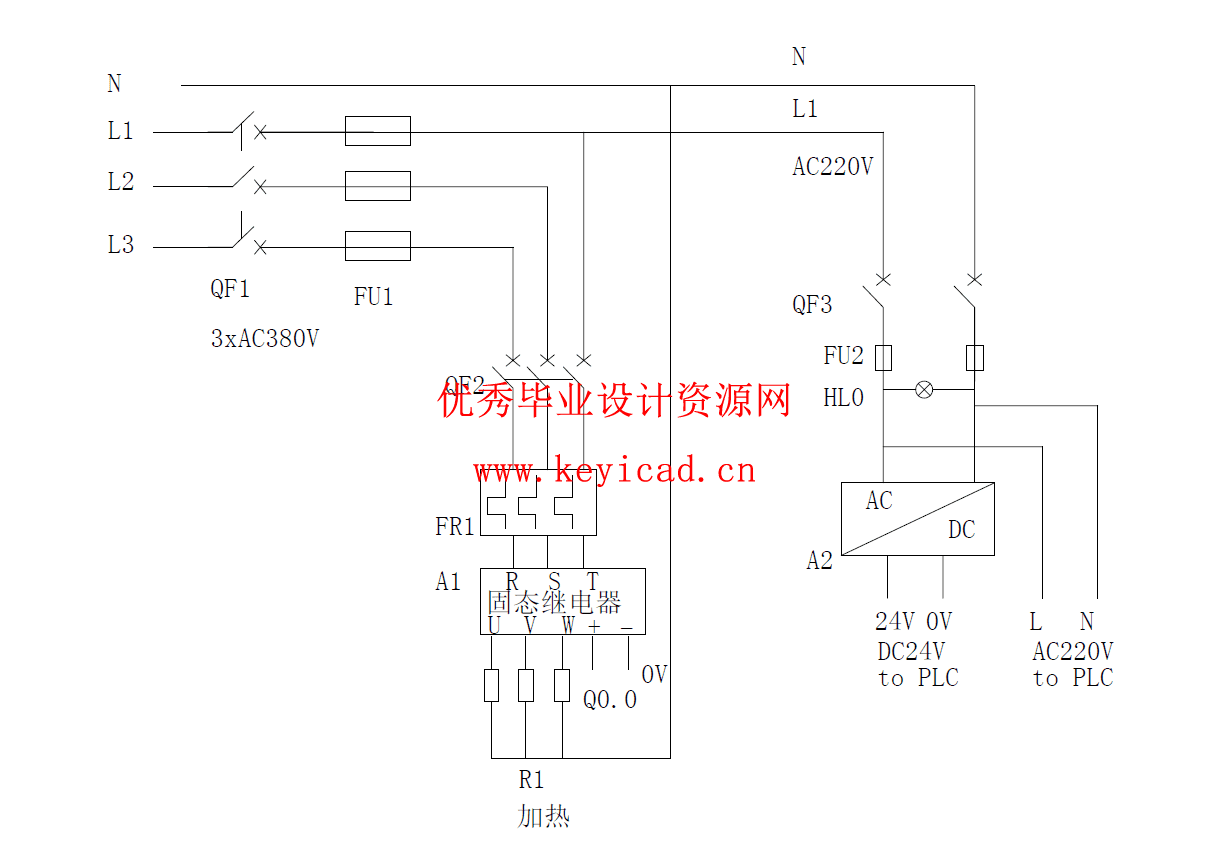

4.2 主电路和控制电路设计 14
4.3 PLC输入和输出分配 15
4.4 PLC输入和输出接线图 16
4.5 PLC内部使用地址 17
4.6 流程图设计 18
4.7 PLC梯形图程序 19
4.8 语句表程序 25
第5章总结和展望 29
参考文献 30
致谢 31
附录 32
附录1 电气原理图 32
附录2 梯形图汇总 33
