摘要
我国是农业大国，水稻生产机械化对水稻种植至关重要，水稻轻便型小麦收割机是实现水稻收割机械化的重要工具。轻便型小麦收割机是将收割机和脱粒机用中间输送装置连接成为一体的机构，使用水稻轻便型小麦收割机进行收获，则可以一次性完成收割、脱粒、清选及装袋等过程，不仅大大提高了收获效率，降低了收获成本，而且损失率仅为1% ~5% ，节省了人力物力，大大减轻了农民的负担，这促使我们希望水稻收获能全面的机械化。
本课题是针对轻便型小麦收割机行走系统进行探讨，研究和设计。本论文首先说明了研究此课题的意义，介绍了轻便型小麦收割机的发展历程、现状、未来发展方向及国内外轻便型小麦收割机的动态；然后对其设计总体布局方案，进而再对行走机构进行方案论证；待确认方案后，就其主要部件进行设计计算与校核，其中包括柴油机的选择和安装，机架，连杆，履带，驱动轮，支重轮，张紧装置的设计和计算；最后整理，分析，校对设计的参数，看看是否满足生产要求，并总结本课题的特点和不足。
关键词：轻便型小麦收割机，行走系统，机架，驱动轮，履带，行走装置
目录
1 绪论 5
1.1 设计背景 5
1.2 设计目的 5
1.4 总体布局原则及形式 8
2 小麦收割机总体设计 10
2.1 小麦收割机的类型定位 10
2.1.1 整机形式：悬挂式、全喂入 10
2.1.2 割台形式：带搅龙输送器式卧式割台 10
2.1.3 脱粒装置形式：轴流式 11
2.2 小麦收割机的整机结构及选择 11
2.3 小麦收割机的工作流程 12
2.4总体参数 13
2.4.1喂入量 13
2.4.2割幅 13
2.4.3前进速度 13
2.4.4脱粒滚筒长度、分离器尺寸及收缩比 14
2.4.5轴距、轮距及最小离地间隙 15
2.5 功率计算 16
3 关键零部设计 16
3.1切割器设计 16
3.2拨禾轮设计 18
3.2.1拨禾轮安装高度确定 18
3.2.2拨禾轮作用点的确定 19
3.2.3拨禾轮的转速 19
3.2.4拨禾轮直径 19
3.3拨指、螺旋推运器 19
3.3.1工作原理及物料的轴向移动速度 20
3.3.2基本参数 20
3.3.3拨指机构 20
3.4中间输送装置 21
3.5脱粒滚筒 21
3.6分离装置 23
3.6.1结构与类型选择 23
3.6.2结构尺寸及运动参数 23
3.7清选装置 24
3.7.2抖动板 25
3.7.3清选筛 25
3.8三维模型绘制 27
4 关键零部件有限元仿真 32
4.1仿真软件介绍 32
4.2 静力学分析基础 33
4.3 静态模型加载与求解 34
4.4 小麦收割机绞龙应力分析 34
6 结论 36
参考文献 37
致 谢 38

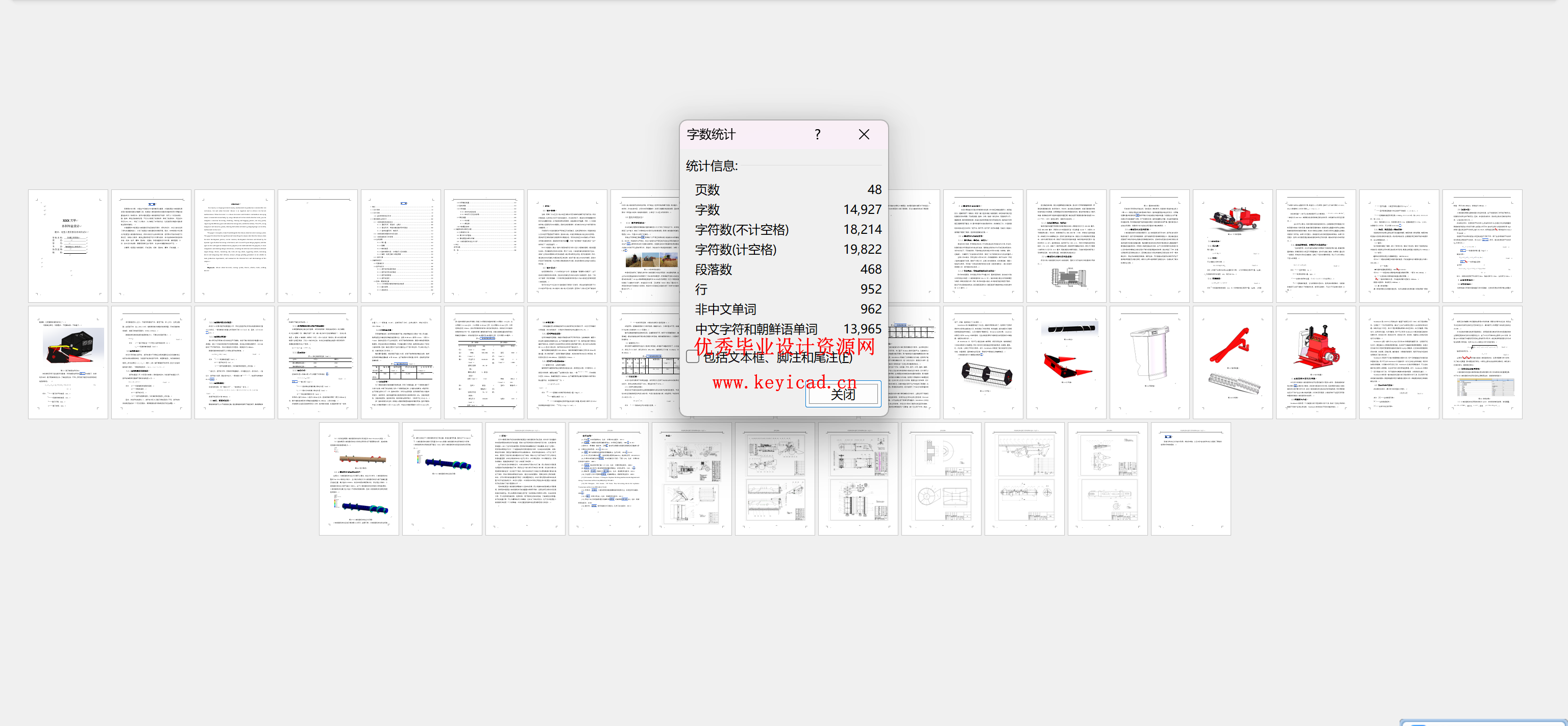

说明书

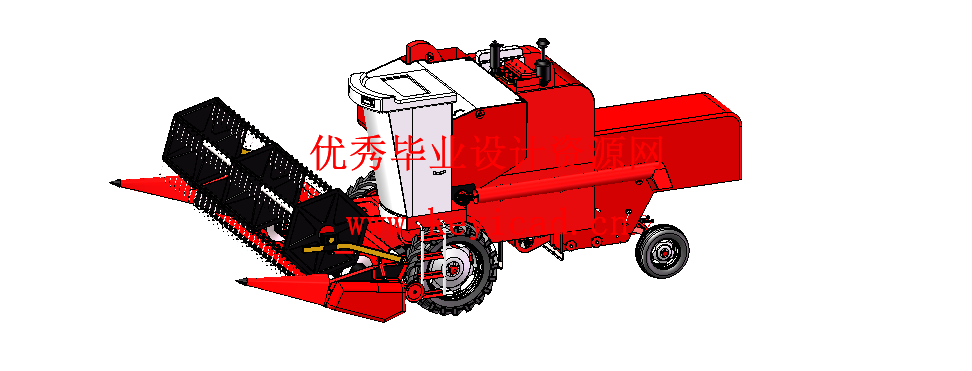

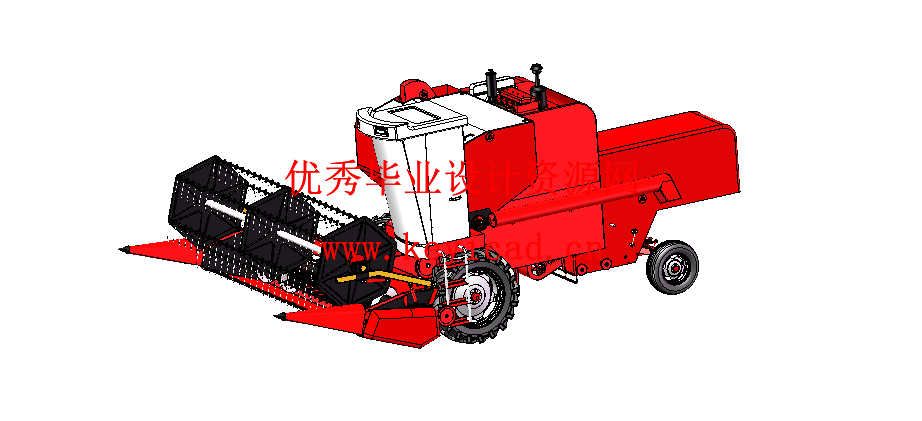

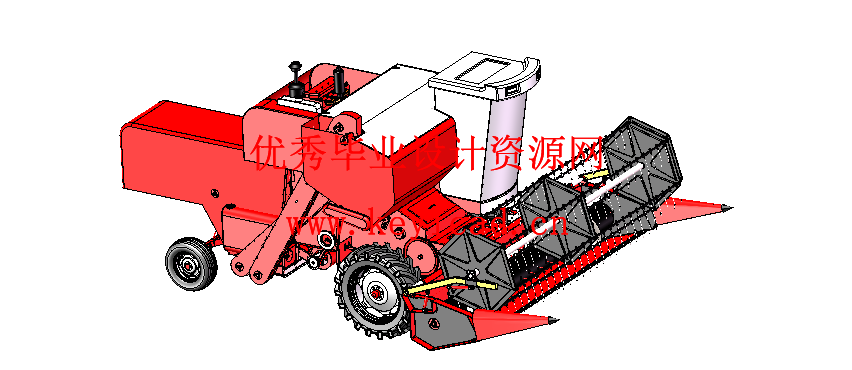

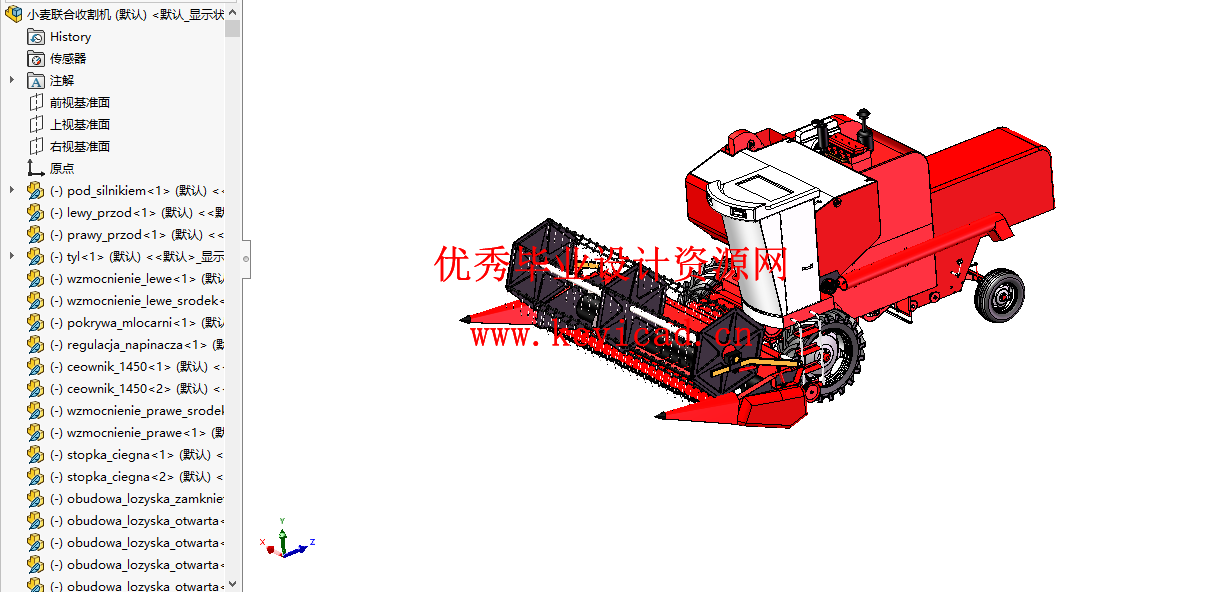

三维模型

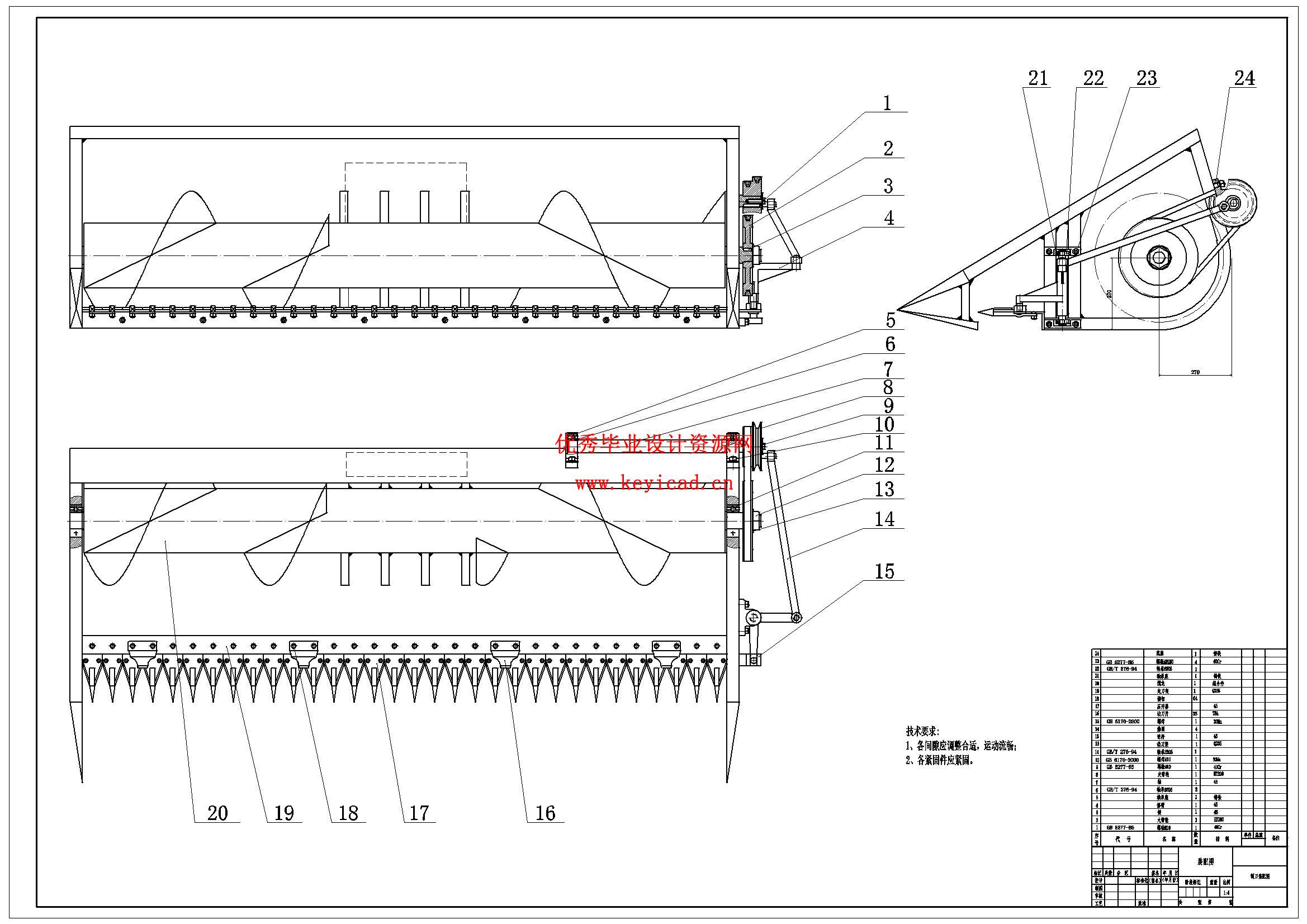

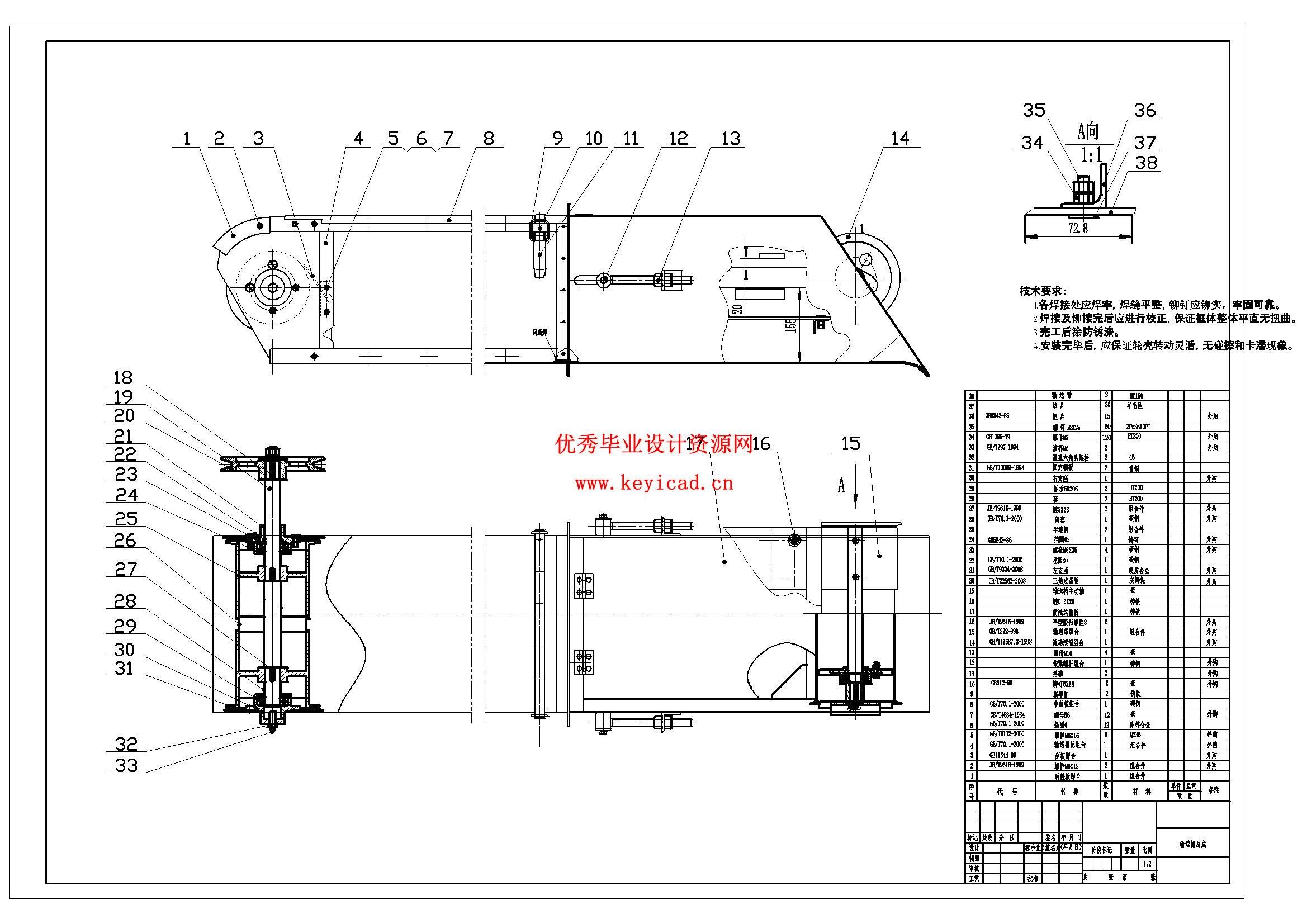

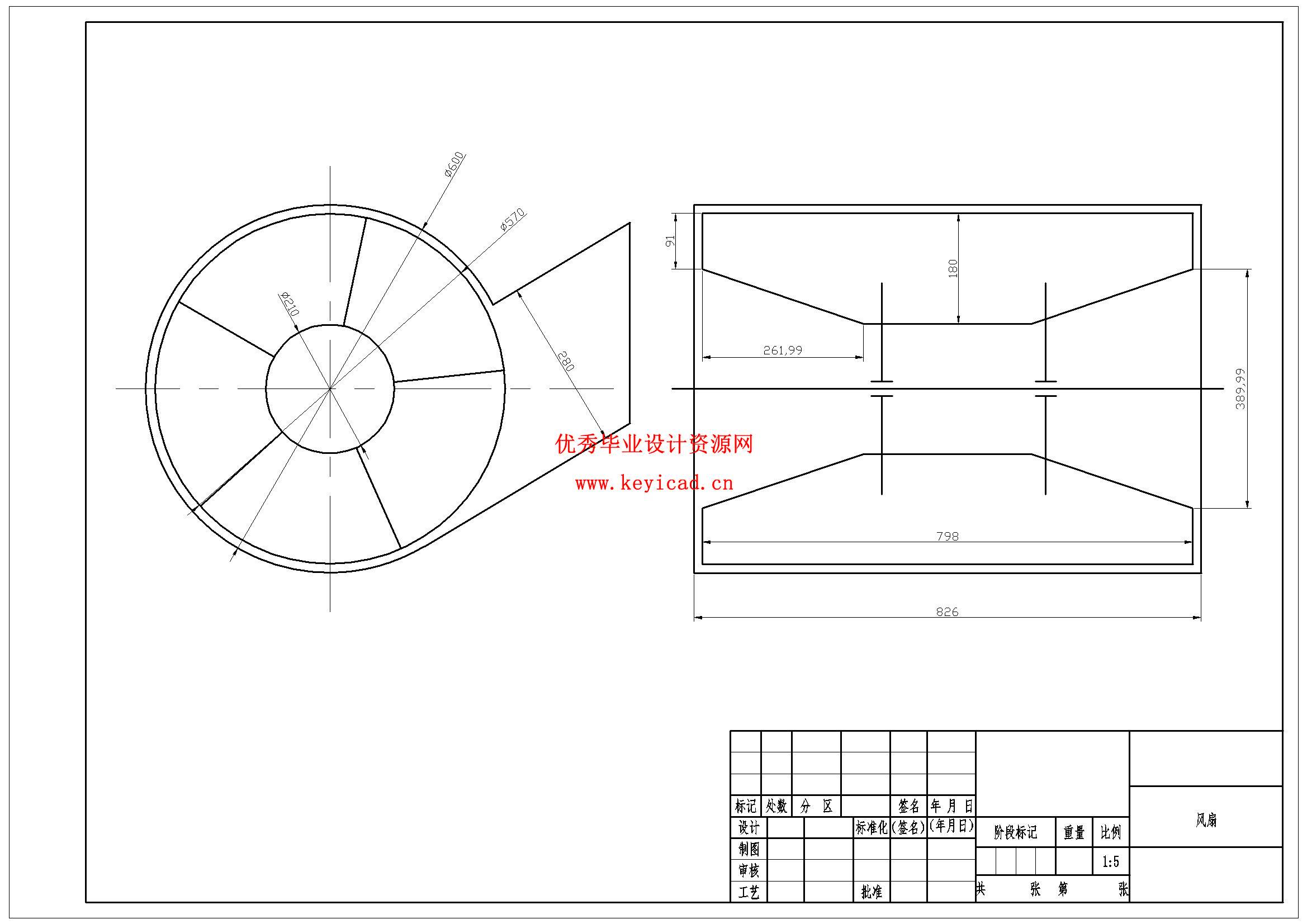

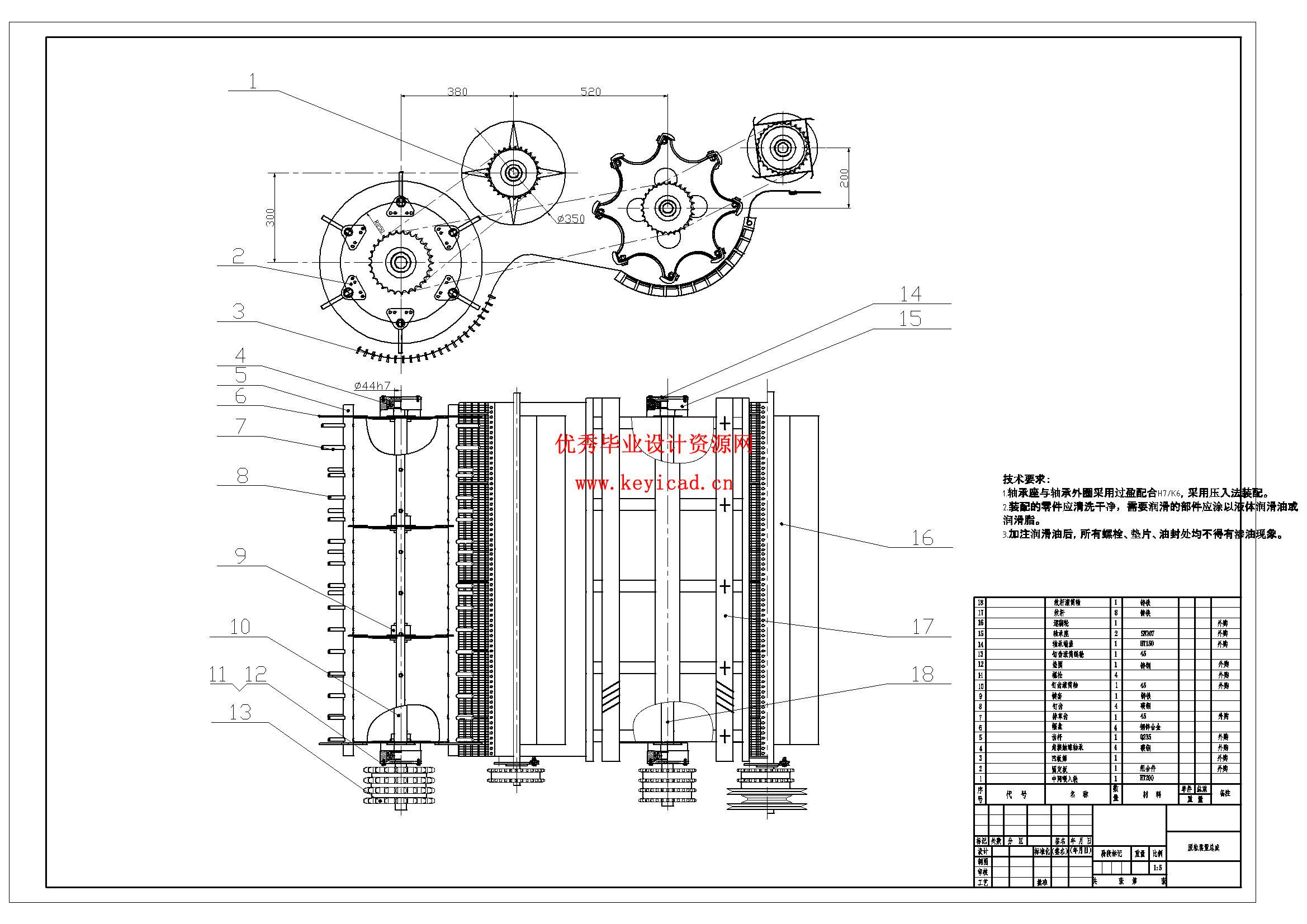

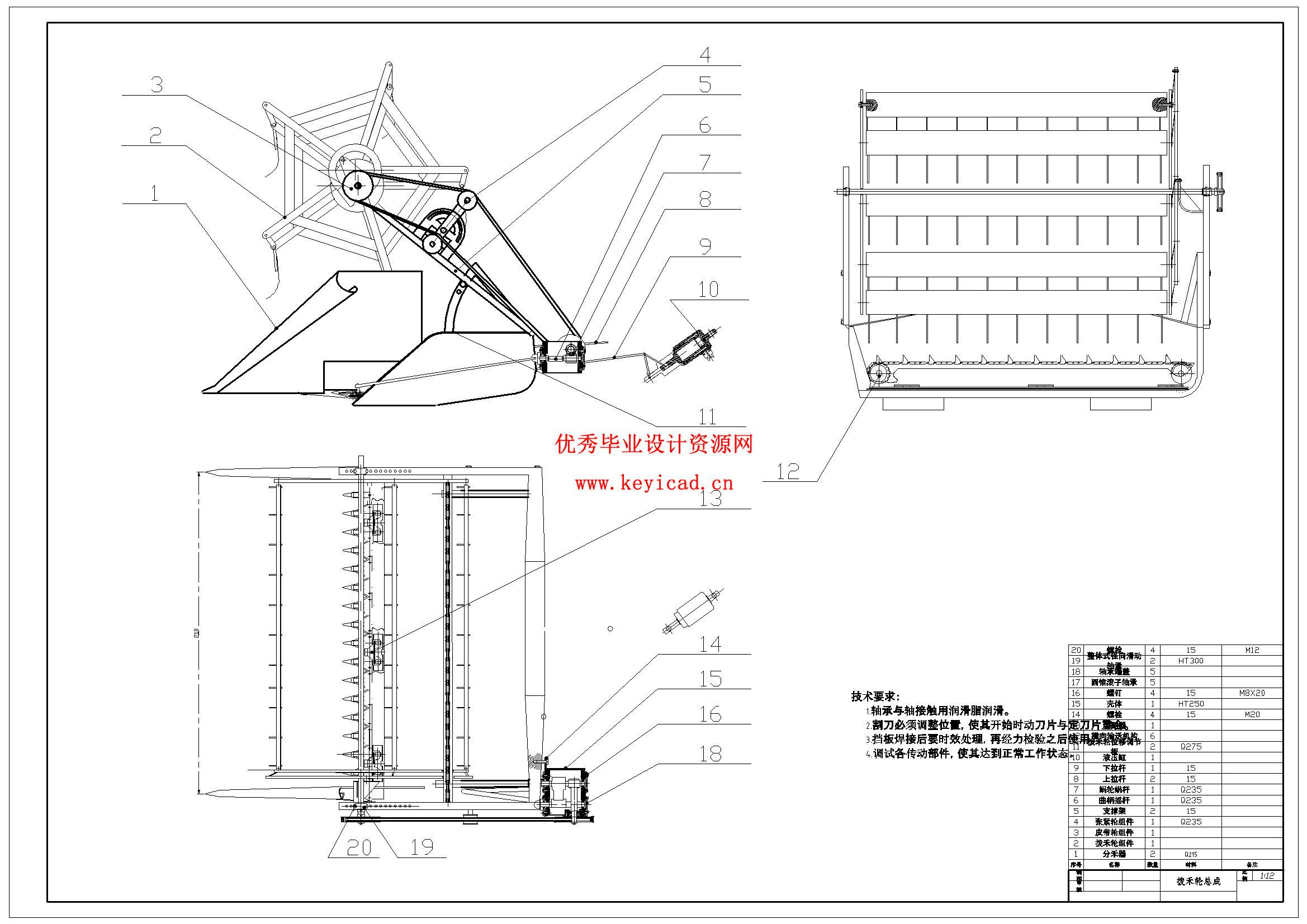

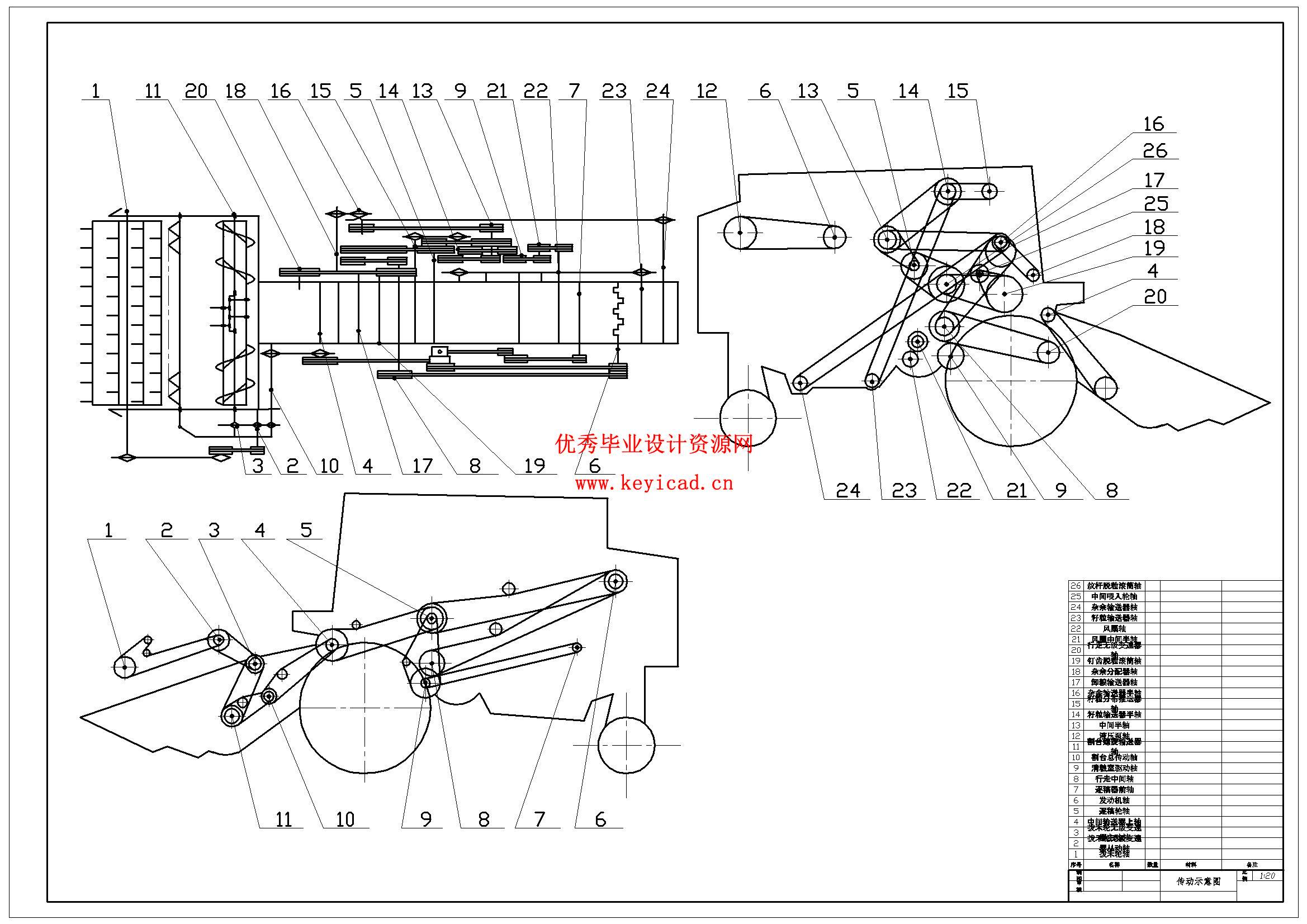

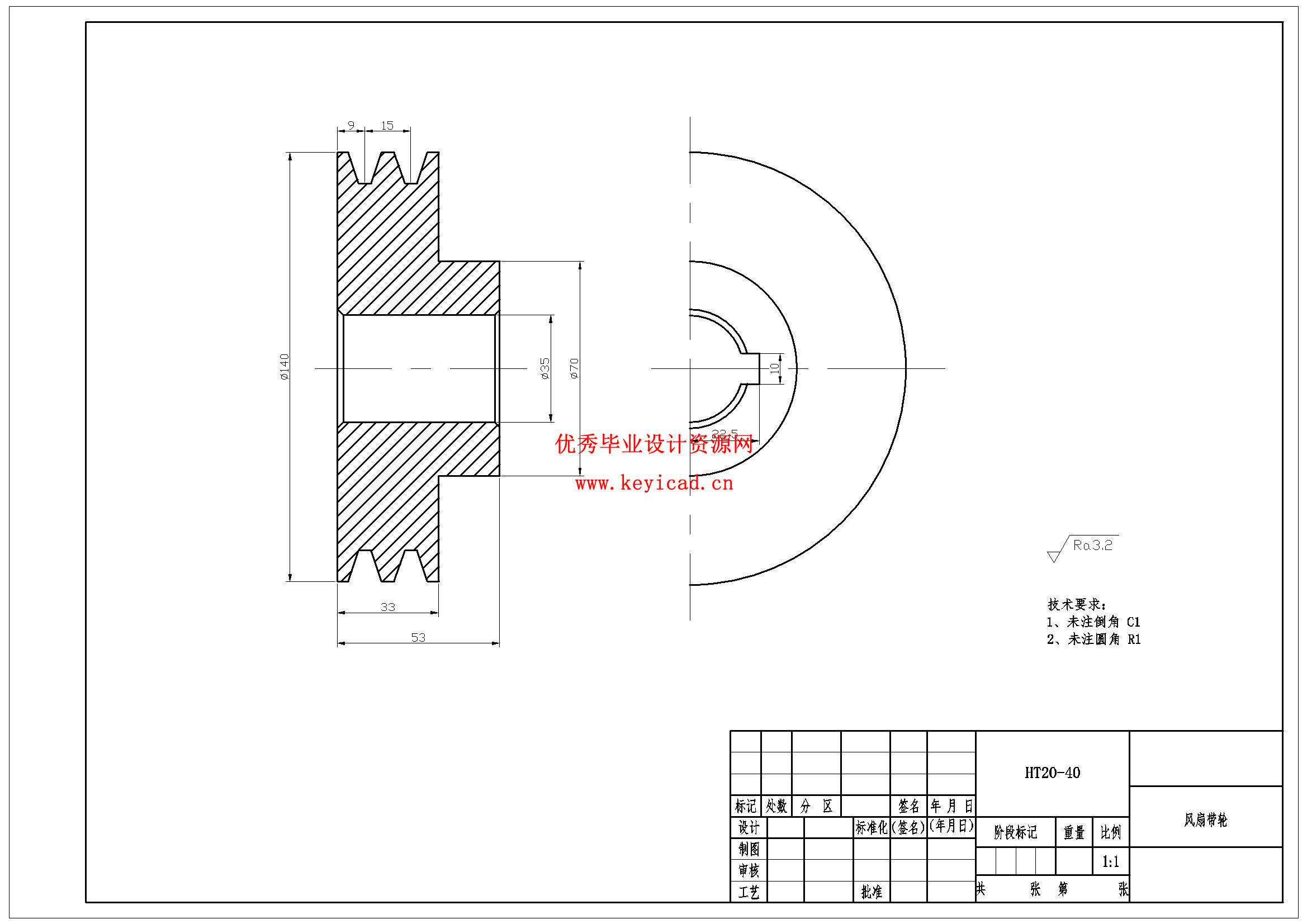

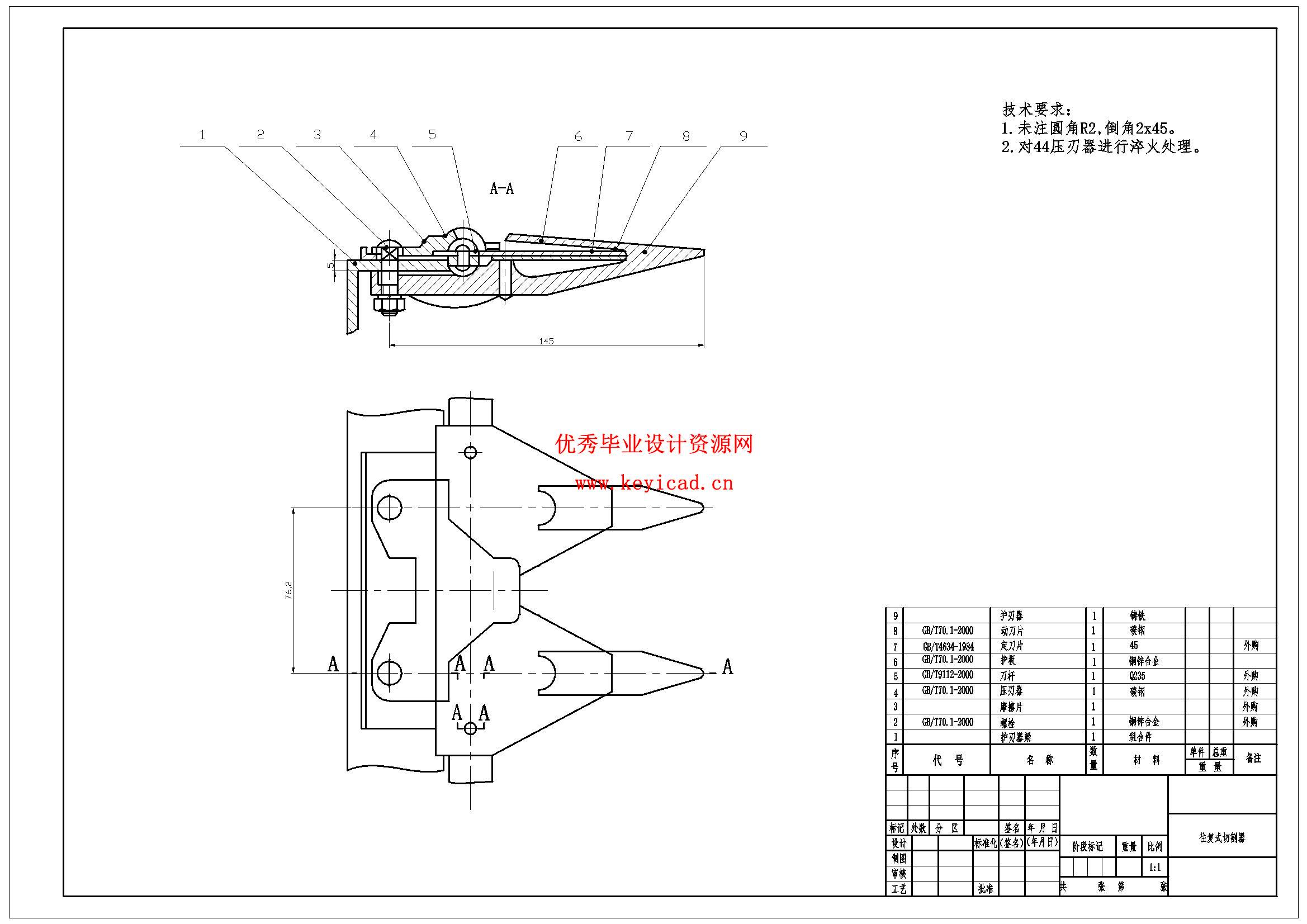

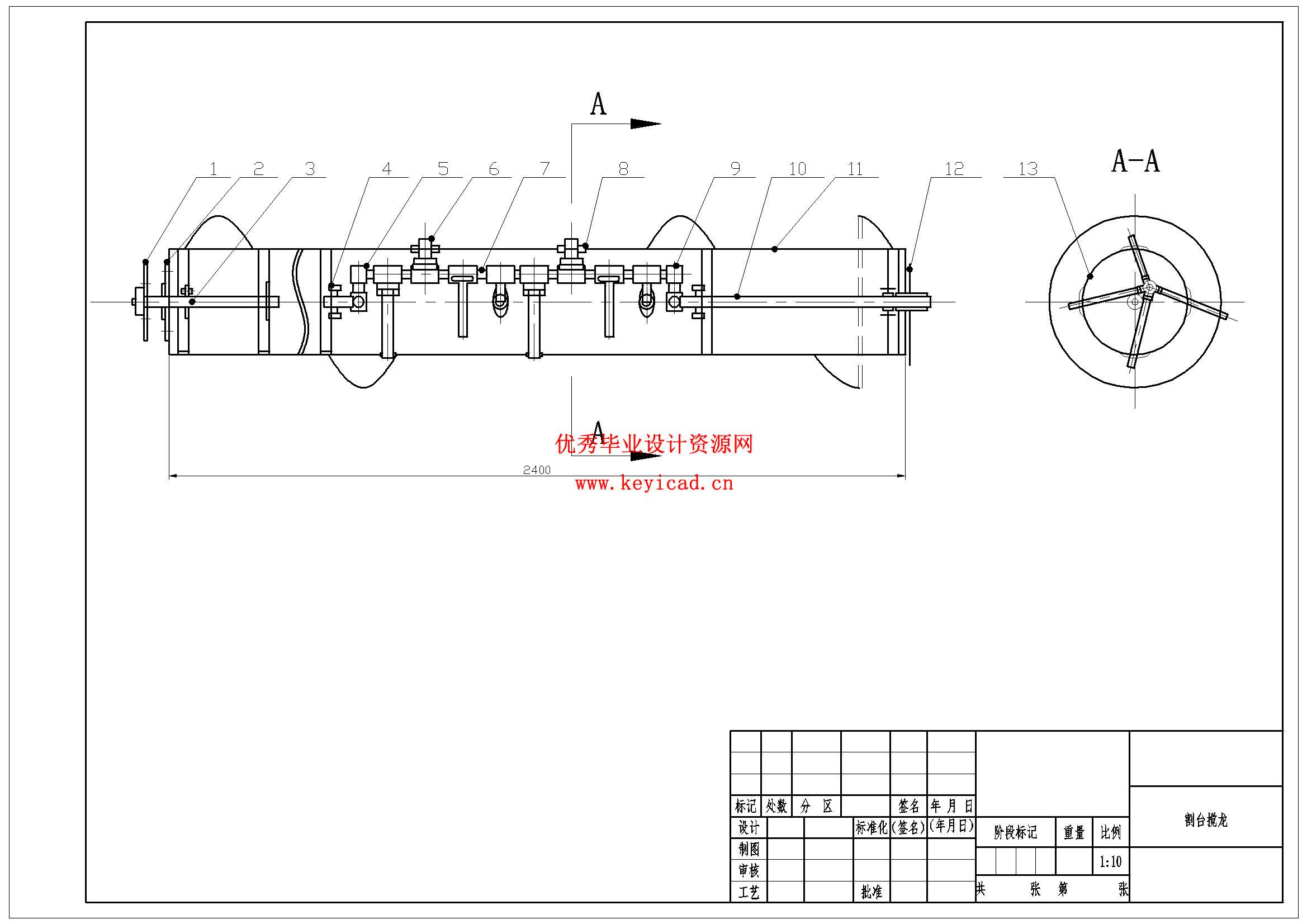

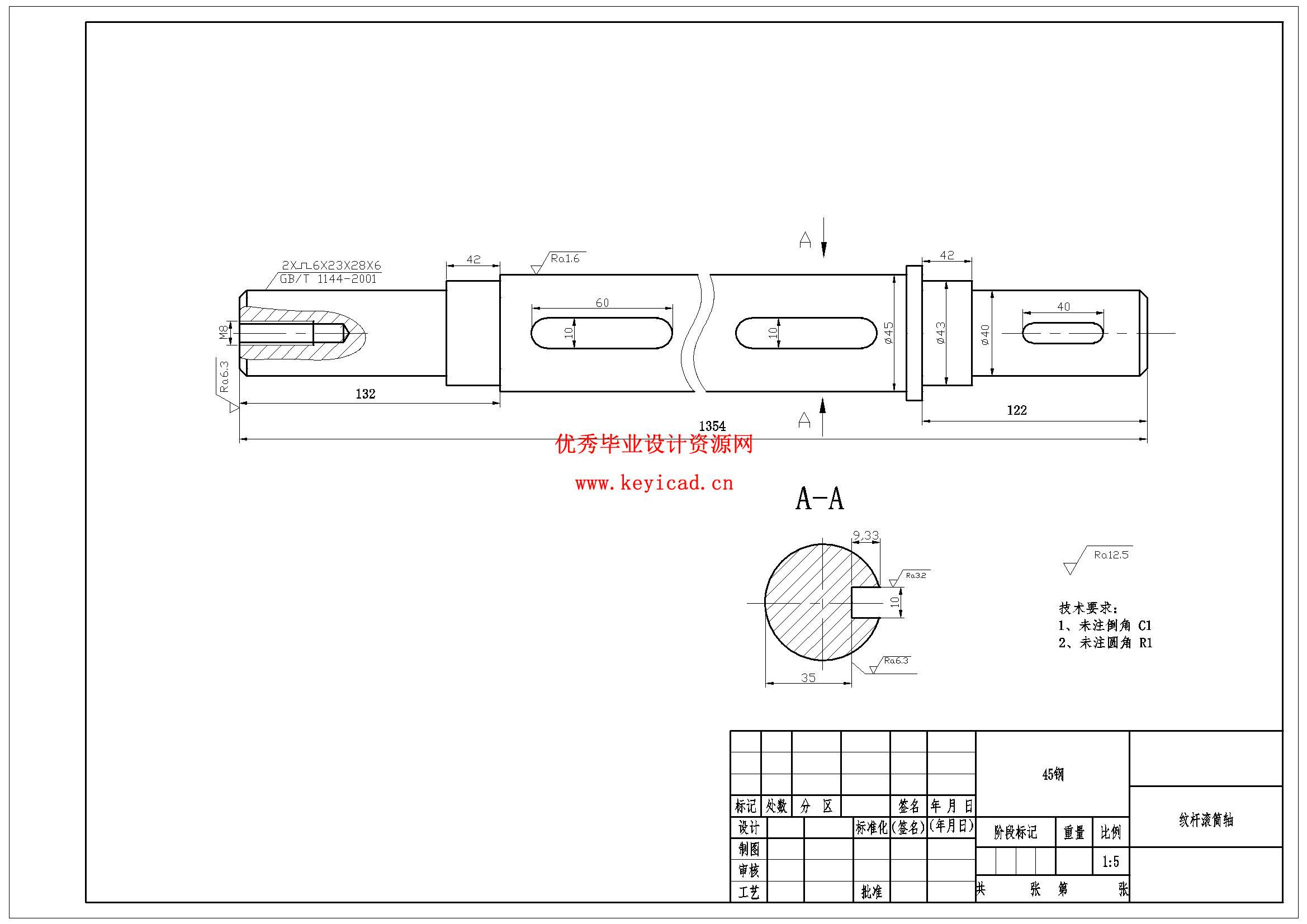

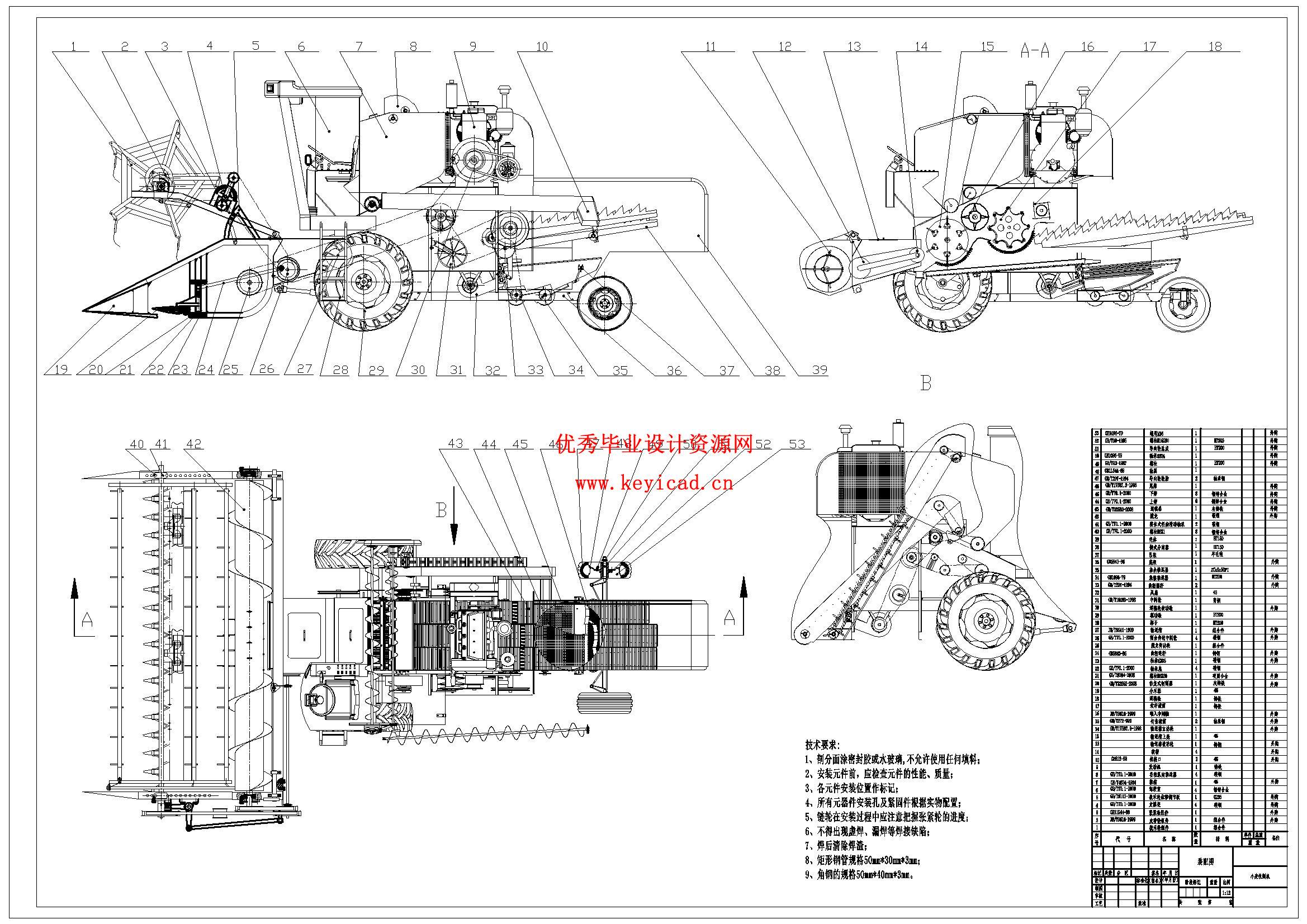

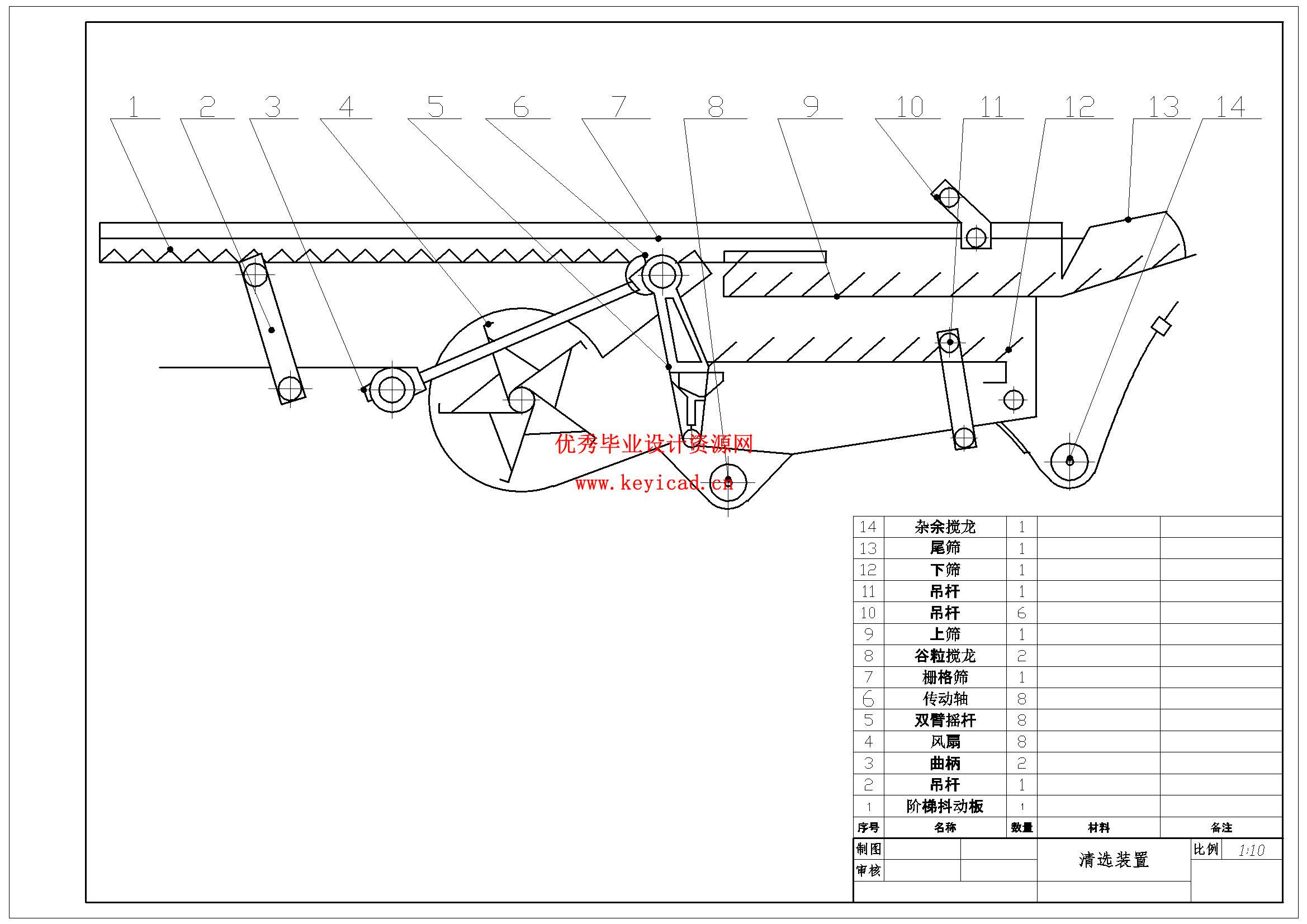

CAD图纸
文件列表
