摘要

本设计针对连接套零件钻Ø10mm孔的工装进行优化设计，以提高生产效率、降低成本、提高产品质量和安全性。设计主要包括工装夹具的设计、材料选择、制造工艺和实际应用效果等方面。
首先，工装夹具的设计采用了模块化设计理念，可以适应不同尺寸和形状的连接套零件，提高了夹具的通用性和可维护性。夹具结构简单，操作方便，能够快速准确地定位和固定连接套零件，提高了生产效率。
其次，材料选择方面，为了满足强度和耐磨性要求，夹具主体材料采用了合金钢，表面进行了镀硬铬处理，增加了夹具的使用寿命和防锈能力。
制造工艺方面，采用了数控机床进行加工，保证了夹具的精度和稳定性。同时，采用了电镀技术进行表面处理，提高了夹具的防锈能力和耐磨性。
最后，实际应用效果方面，优化后的连接套零件钻Ø10mm孔的工装能够实现快速定位和固定，减少了操作时间，提高了生产效率。同时，产品质量得到了显著提高，孔的精度和一致性得到了有效控制。此外，夹具的安全性也得到了提高，减少了操作过程中的风险。
总之，本设计针对连接套零件钻Ø10mm孔的工装进行了全面优化，实现了快速、高效、精准的加工，提高了产品质量和安全性。该设计可为相关制造企业提供有益的参考和借鉴。

关键词：连接套零件；工装设计；夹具设计

第1章零件分析 1
1.1 工件作用 1
1.2零件的工艺分析 2
1.3 连接套零件工装的目的和意义 3
第2章连接套工艺规程设计 4
2.1 毛坯的制造形式 4
2.2基准面选择 4
2.2.1粗基准面的原则及确定 5
2.2.2精基准选择原则及确定 5
2.3工艺路线制定 6
2.4机械加工余量、工序尺寸及毛坯尺寸的确定 7
2.5确定切削用量及基本工时 8
2.5.1切削用量计算 8
2.5.2基本工时计算 9
第3章连接套夹具设计 9
3.1钻Ø10mm孔钻床夹具设计 10
3.2定位装置的设计 10
3.3误差分析 10
3.4切削力计算及夹紧力分析 11

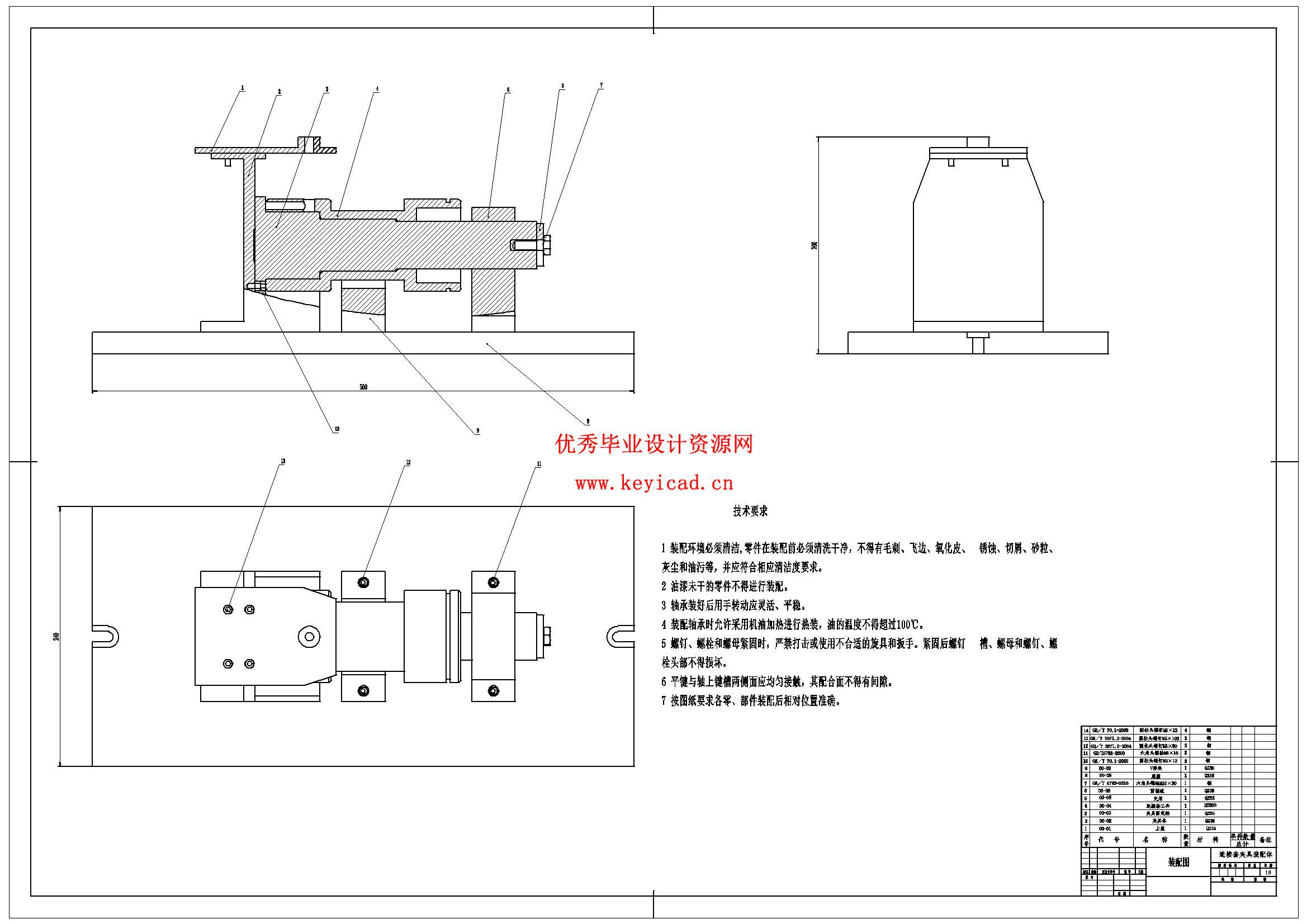

3.5钻床夹具的装配图 12
3.6夹具设计及操作的简要说明 13
结论 15
参考文献 16
