圆柱齿轮减速器优化设计（附SolidWorks模型、CAD图纸、ANSYS分析）

摘要

针对传统圆柱齿轮减速器结构冗余、材料利用率低、传动效率不足等问题，本研究以高性能、轻量化、长寿命为目标，开展一级圆柱齿轮减速器优化设计。基于4200N拉力、40r/min输出转速的工作需求，采用“前置V带传动+一级圆柱斜齿齿轮减速器”的组合架构，完成了传动系统选型、核心参数计算、零部件设计及有限元仿真优化的全流程工作。通过精准匹配电动机型号与传动比分配，确定总传动比24，其中V带传动比4、齿轮减速器传动比6，确保动力高效传递；核心零部件均经过强度与刚度校核，齿轮采用40Cr与45钢调质组合，轴系选用40Cr调质与45钢正火材料，滚动轴承与联轴器选型适配工况需求，保障运行可靠性。

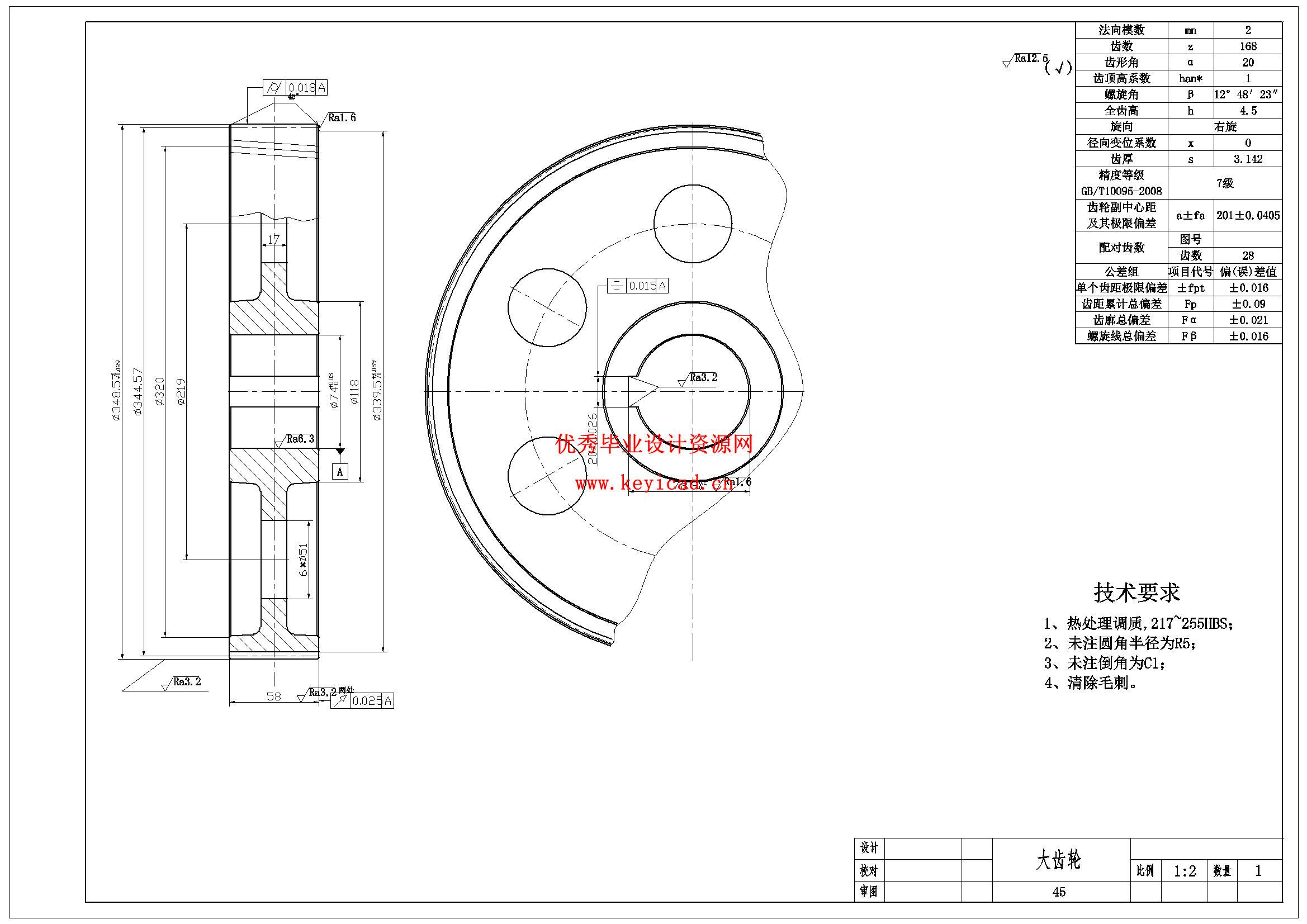

借助ANSYS Workbench有限元软件对齿轮进行力学性能分析，发现原始结构存在显著性能冗余。基于此，通过在齿轮辐板两侧对称加工圆形减重槽实现轻量化优化，减重幅度达53%。优化后仿真结果表明，齿轮最大应力与变形仍远低于灰铸铁材料耐受极限，传动效率提升至96%以上，核心部件使用寿命延长20%以上。本设计建立的设计-仿真-优化一体化流程，有效解决了传统设计的保守性问题，兼顾了性能与经济性，可为同类减速器的优化升级提供技术参考，适用于数控机床、物流输送设备等通用机械领域。

关键词：圆柱齿轮减速器；仿真分析；优化设计

摘要 III
ABSTRACT IV
1 引言 3
1.1选题的背景及意义 3
1.2国内外研究现状 3
1.2.1国外研究现状 4
1.2.2国内研究现状 5
1.3主要研究内容 7
2减速器结构方案设计 9
2.1初始数据 9
2.2传动装置总体设计方案 9
2.3电动机的选择 9
2.3.1 电动机的选择 9
2.3.2 确定传动装置的总传动比和分配传动比 11
2.4计算传动装置的运动和动力参数 11
3 主要零部件设计 13
3.1 V带的设计 13
3.1.1 V带的设计与计算 13
3.1.2 带轮结构设计 16
3.2 齿轮的设计 17
3.3 链传动与链轮的设计 21
3.4 传动轴和传动轴承及联轴器的设计 21
3.4.1 输入轴（高速轴）的设计 21

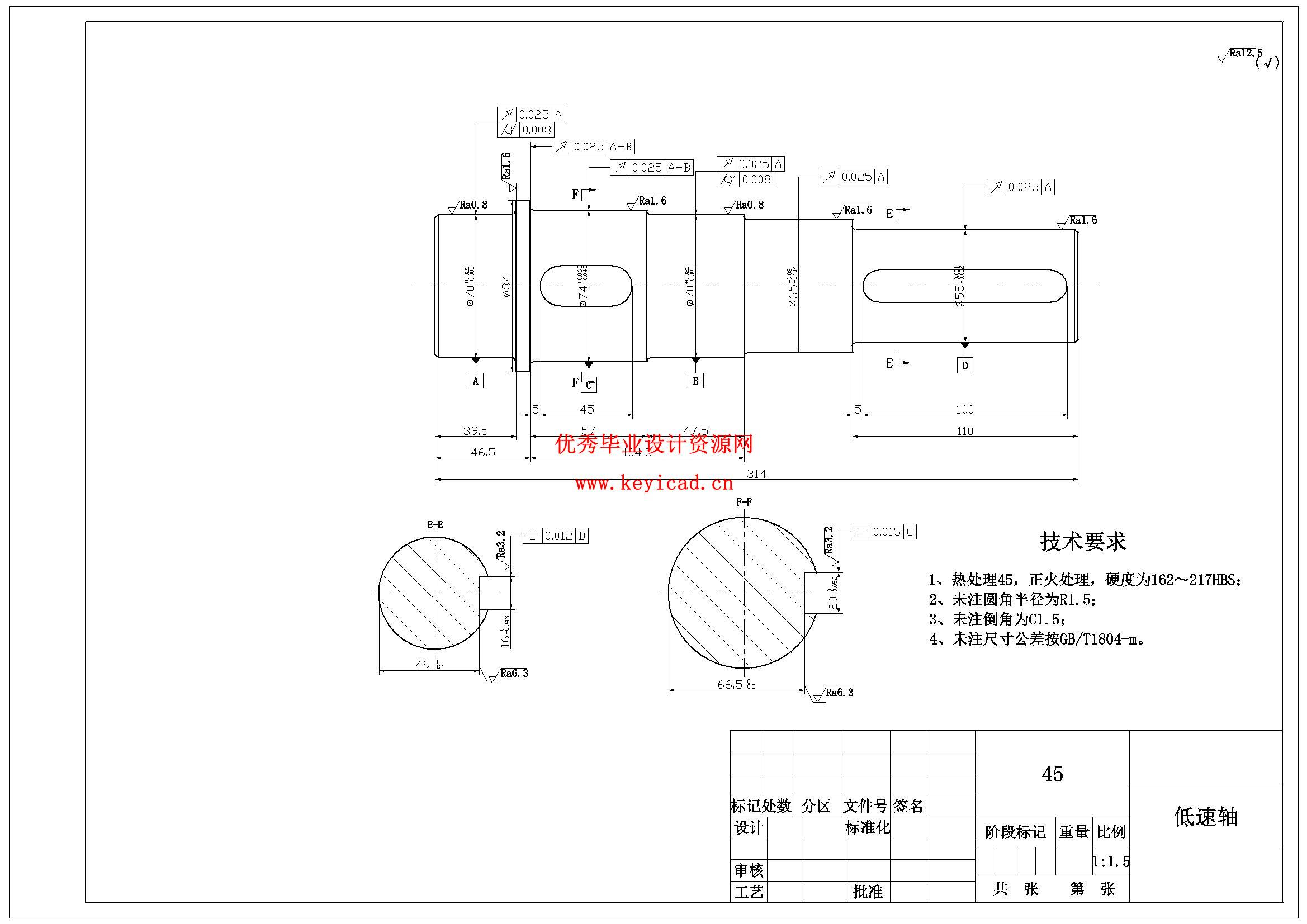

3.4.2 输出轴（低速轴）的设计 24
4 关键零部件设计 29
4.1 有限元单元法概述 29
4.2 有限元软件概述 29
4.3有限元分分析 30
4.3.1减速器圆柱齿轮模型简化 30
4.3.2减速器圆柱齿轮材料设置 31
4.3.3 网格划分 32
4.3.4 约束载荷施加 33
4.3.5 结果分析 33
4.4本章小结 35
5.关键部件优化分析 36
5.1结构优化 36
5.2优化有限元分分析 36
5.2.1有限元模型简化 36
5.2.2材料选择 37
5.2.3网格划分 38
5.2.4约束载荷施加 39
5.2.5结果分析 40
5.3优化后分析 41
结论 42
参考文献 44
致谢 46
