工程图学C CAD考题时间:90分钟
命名要求:四题放在一个文件里，命名为:序号-班级-学号-姓名.dwg

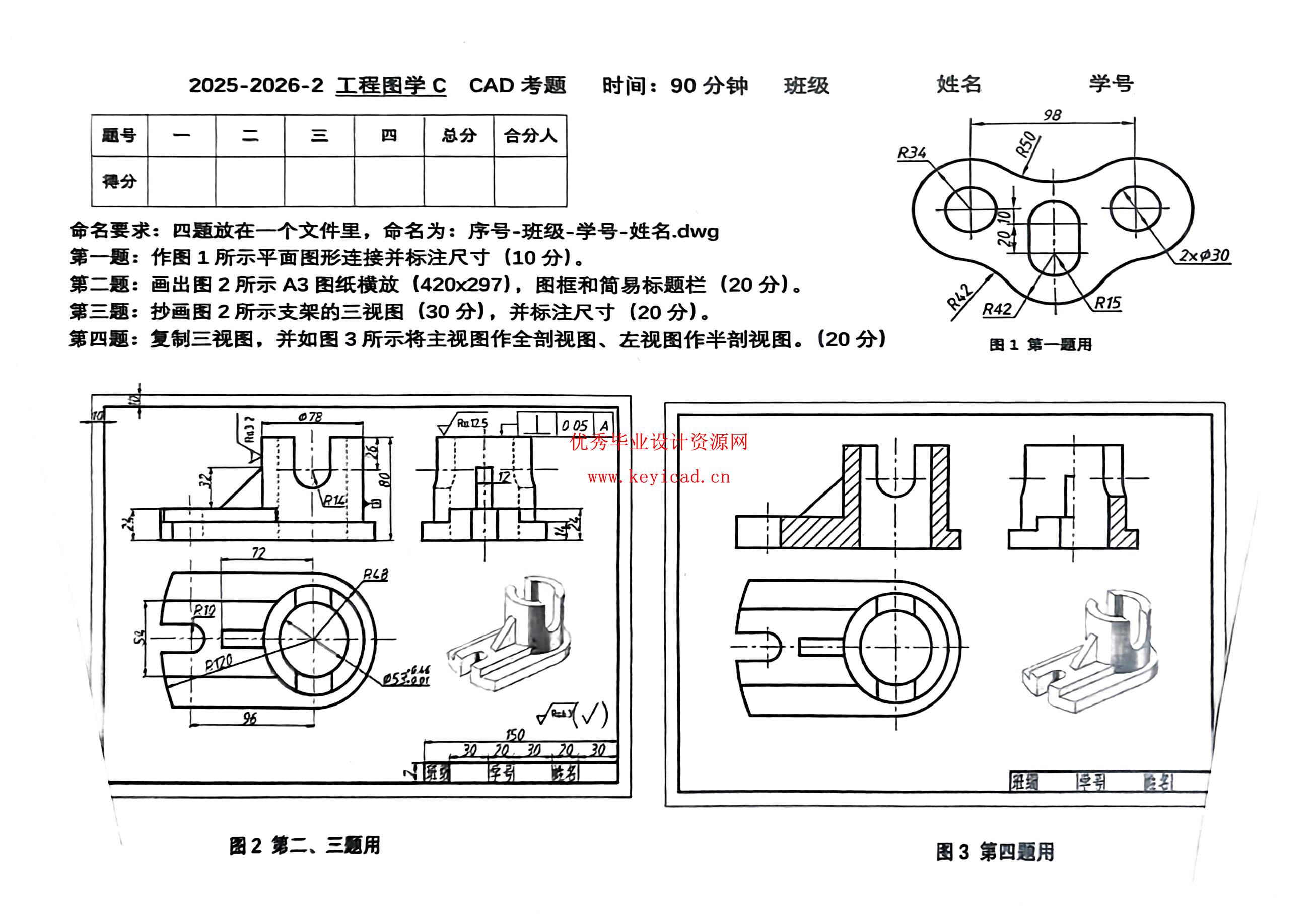

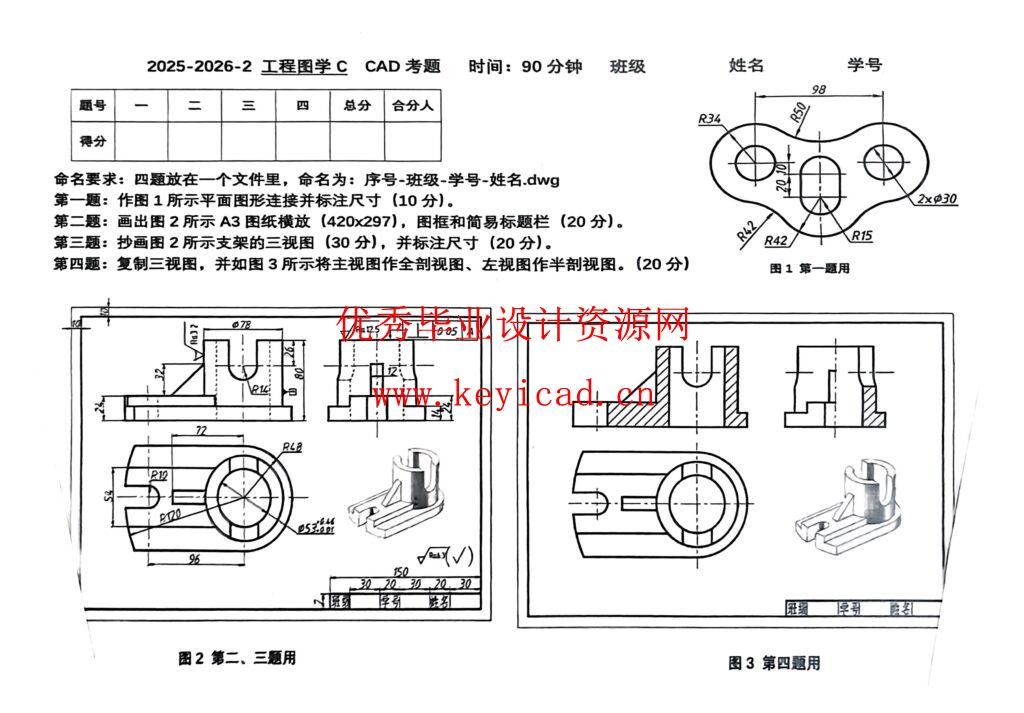

第一题:作图1所示平面图形连接并标注尺寸(10分)。
第二题:画出图2所示A3图纸横放(420x297)，图框和简易标题栏(20分)。
第三题:抄画图2所示支架的三视图(30分)，并标注尺寸(20分)。
第四题:复制三视图，并如图3所示将主视图作全剖视图、左视图作半剖视图。(20分)

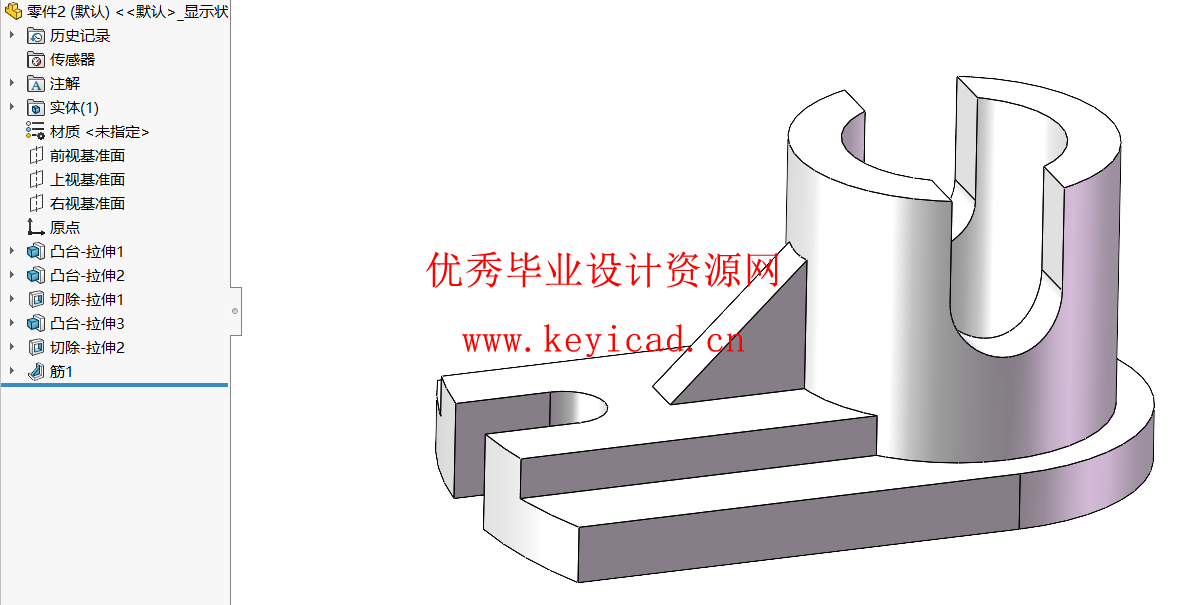

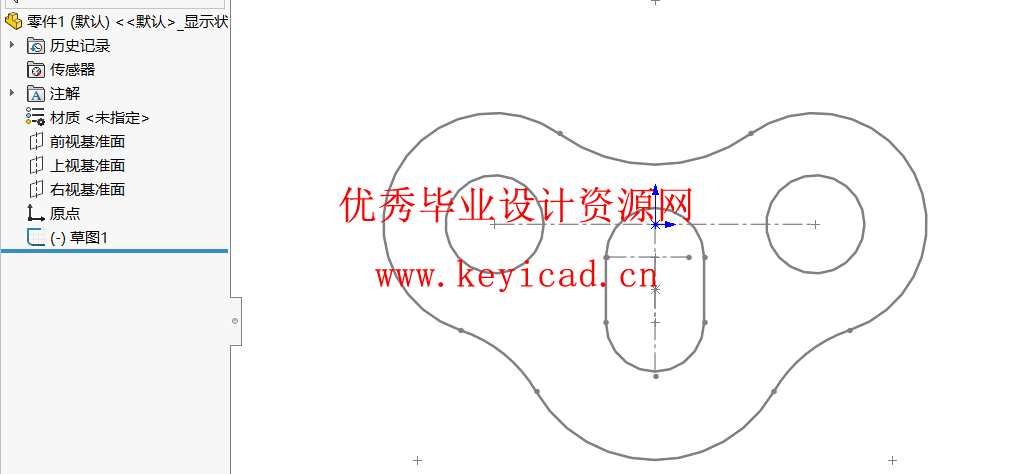

SW文件截图
