摘要

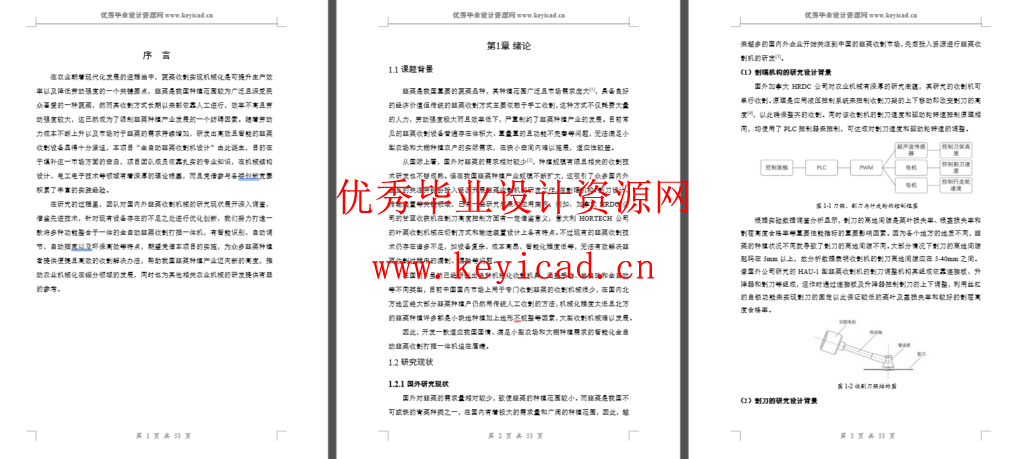

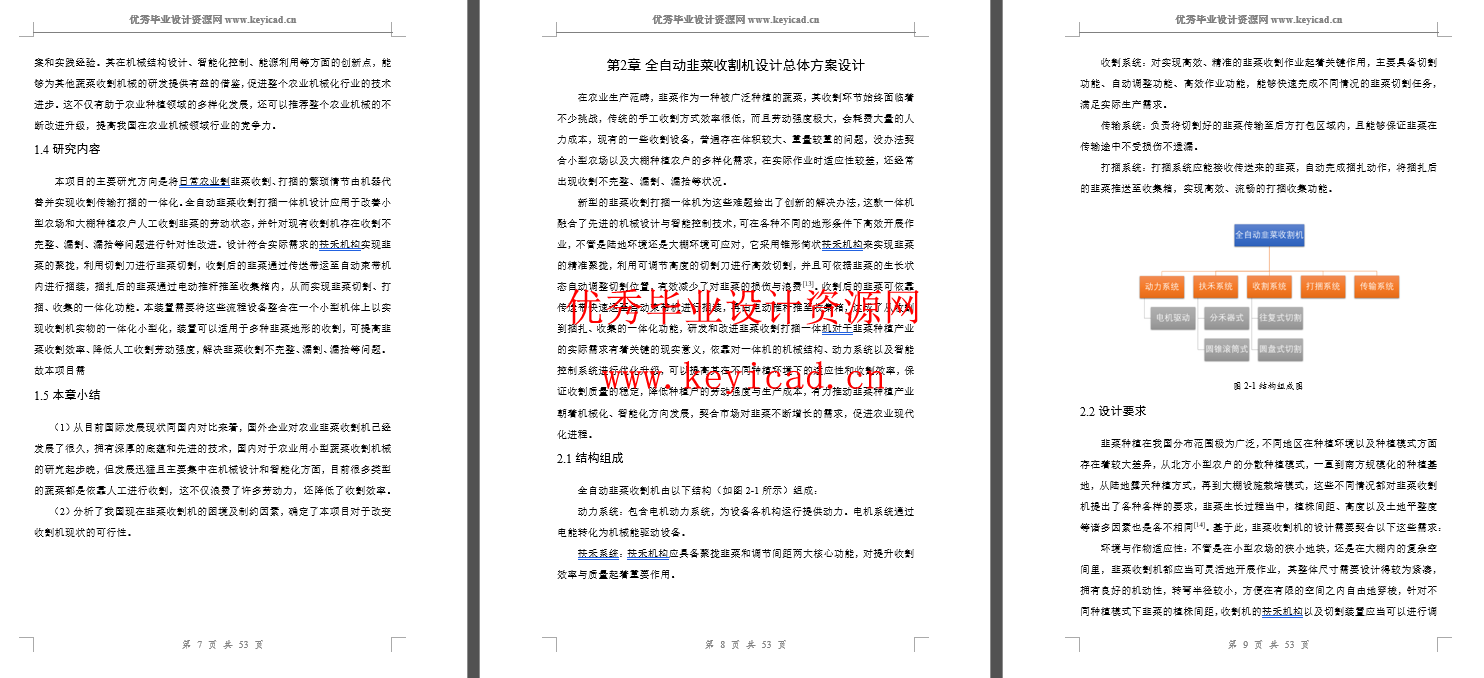

摘 要：全自动韭菜收割打捆一体化装置，目的是解决韭菜种植机械化程度低、现有收割机存在收割不完整等问题。本装置主要由90°扭转输送带机构、收割装置、扶禾装置、自动束带打捆机等部分组成，工作时依靠各个部分协同运作以达到自动收割打捆一体化的流程。

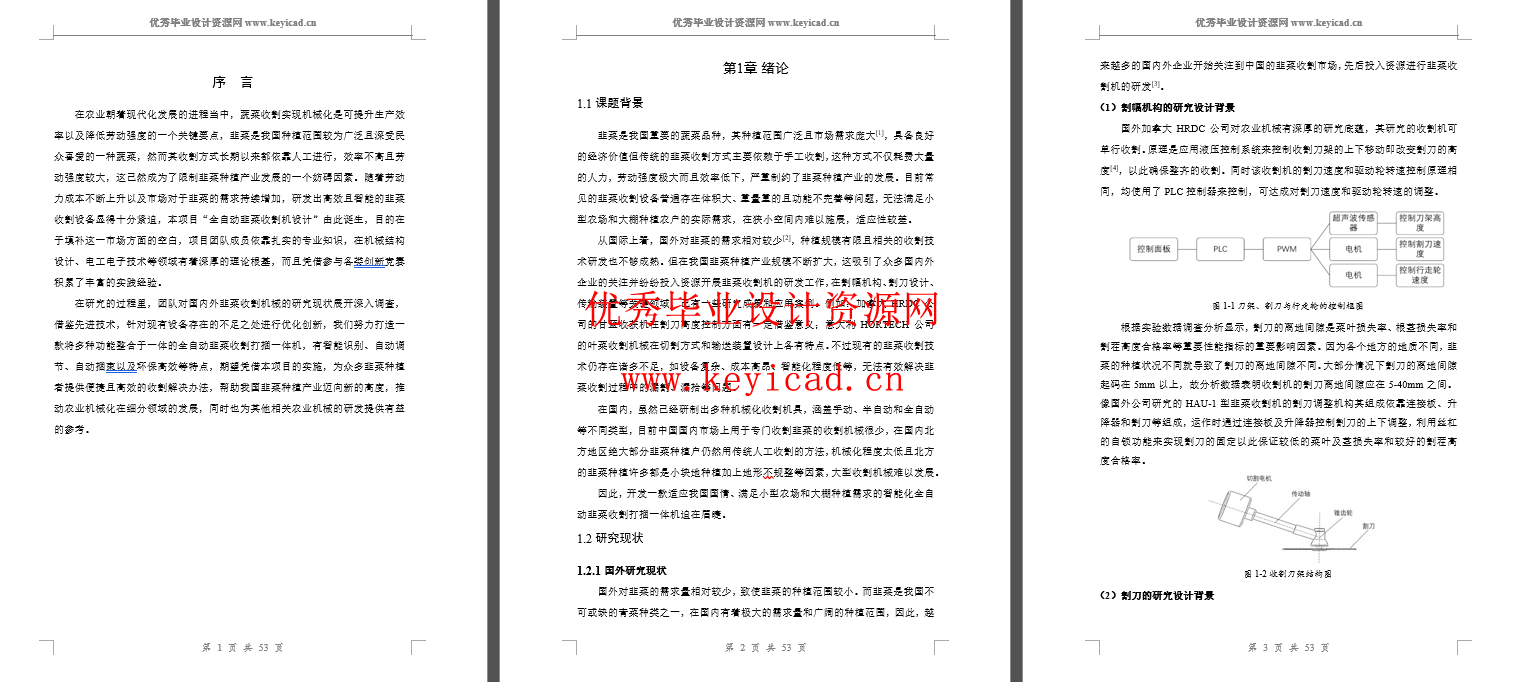

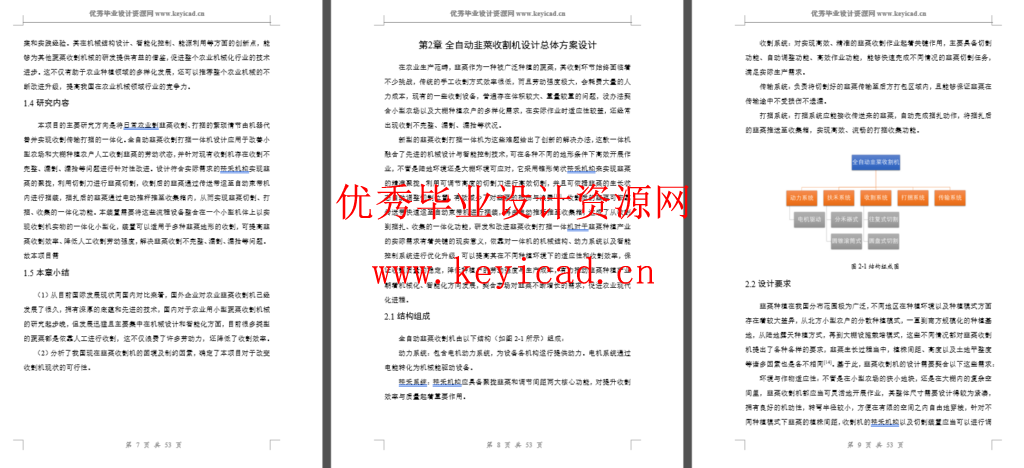

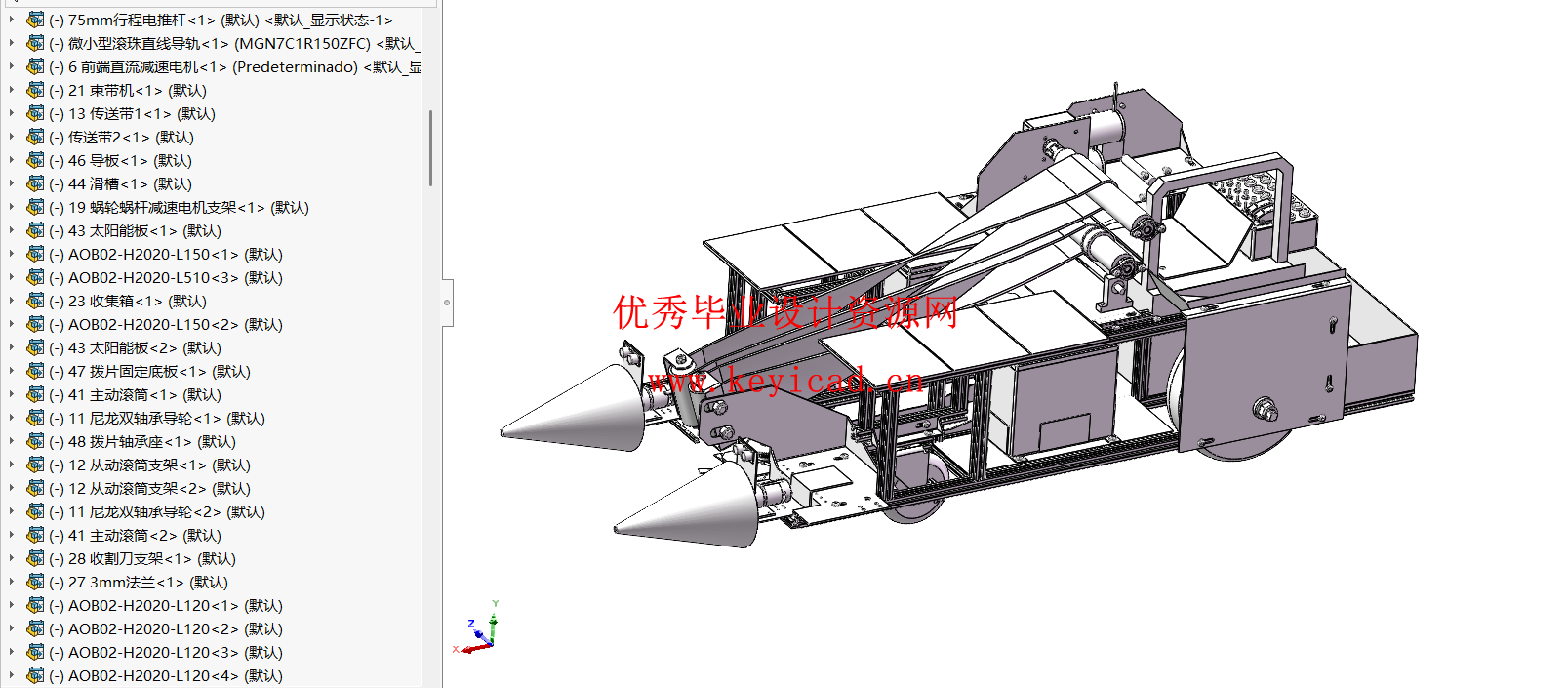

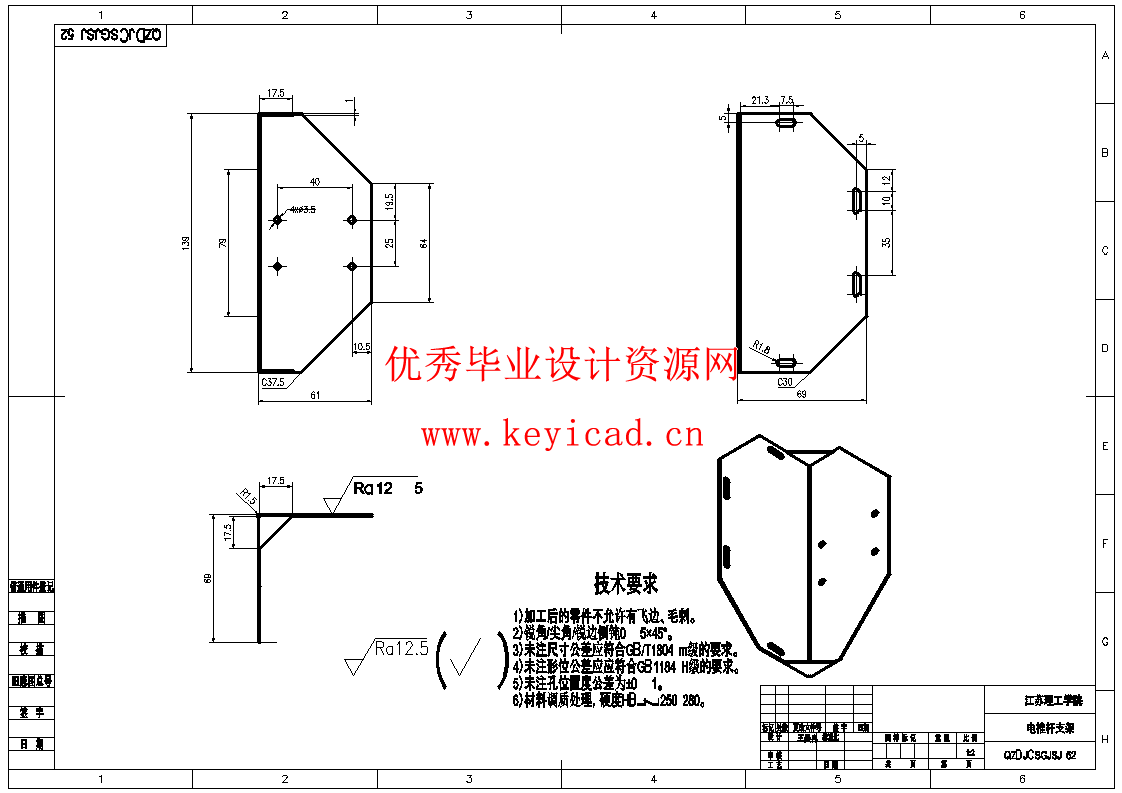

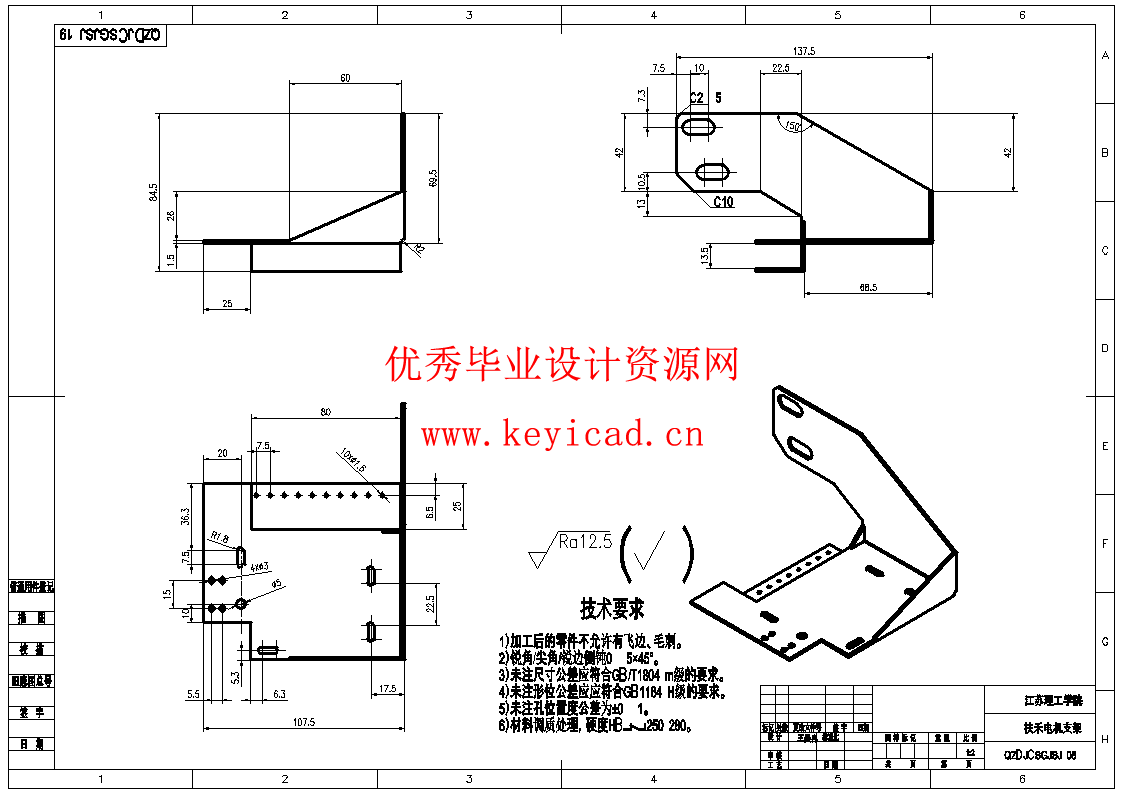

全自动韭菜收割机启动时扶禾装置优先启动，其装在传送装置两端的电机、电推杆和小型导轨，在两侧的圆锥滚筒旋转的同时，依靠电推杆的推动，控制滚筒间距。圆锥滚筒的旋转方向和速度经过精心设计，旋转的滚筒表面与韭菜接触，将韭菜扶正并向中间聚拢，使韭菜在被收割前保持整齐有序的状态，便于收割刀进行高效、整齐的切割，减少漏割和切割不整齐的情况发生。

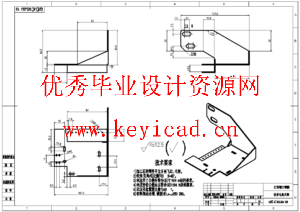

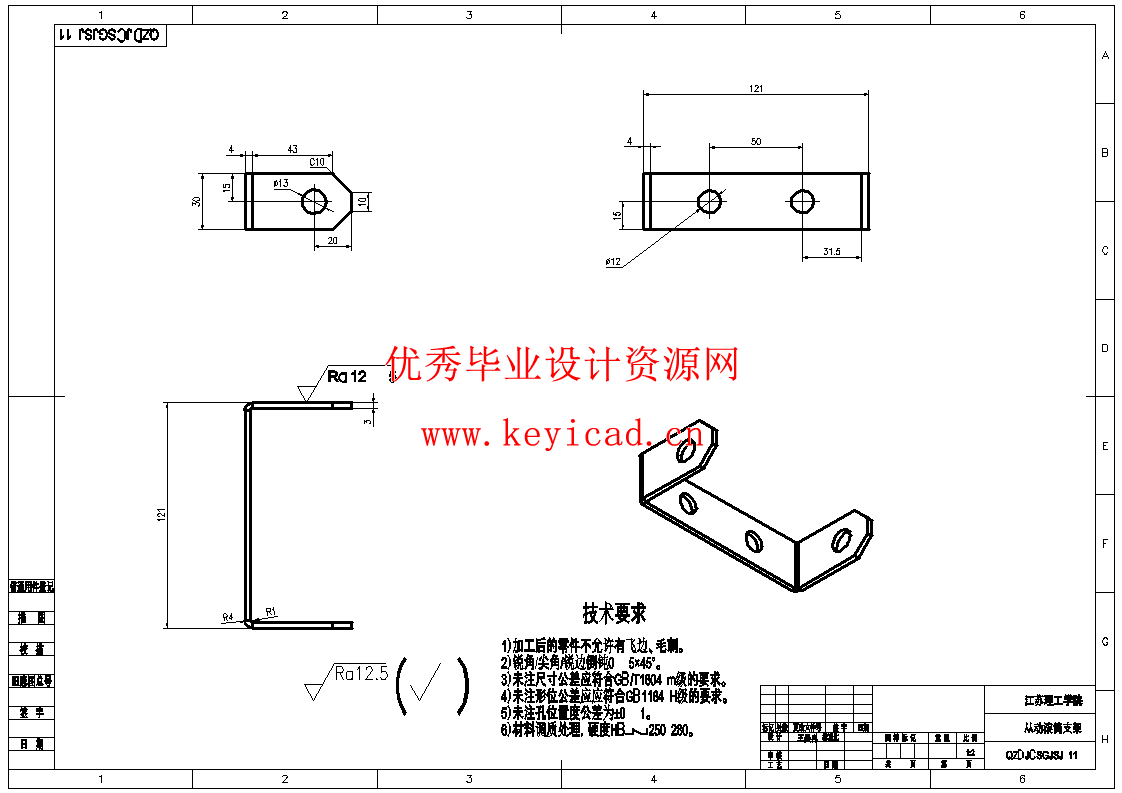

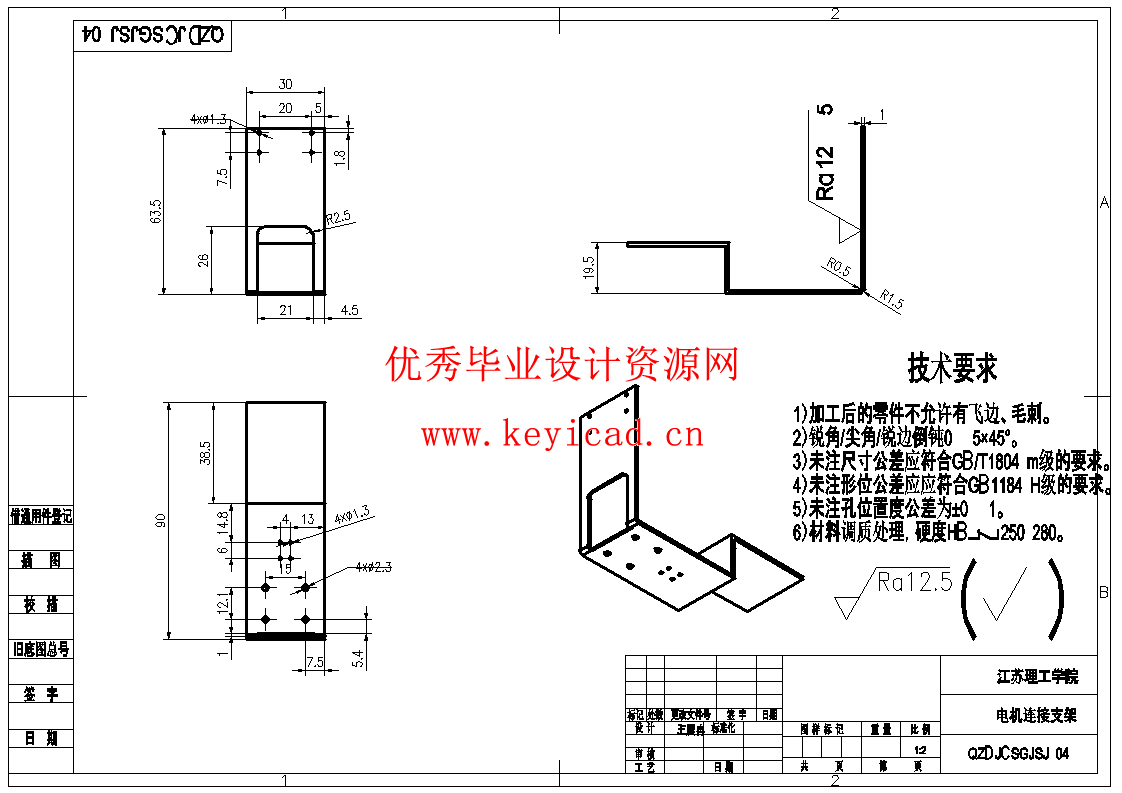

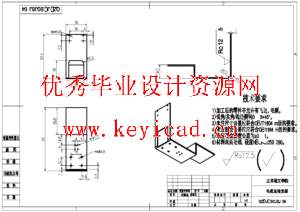

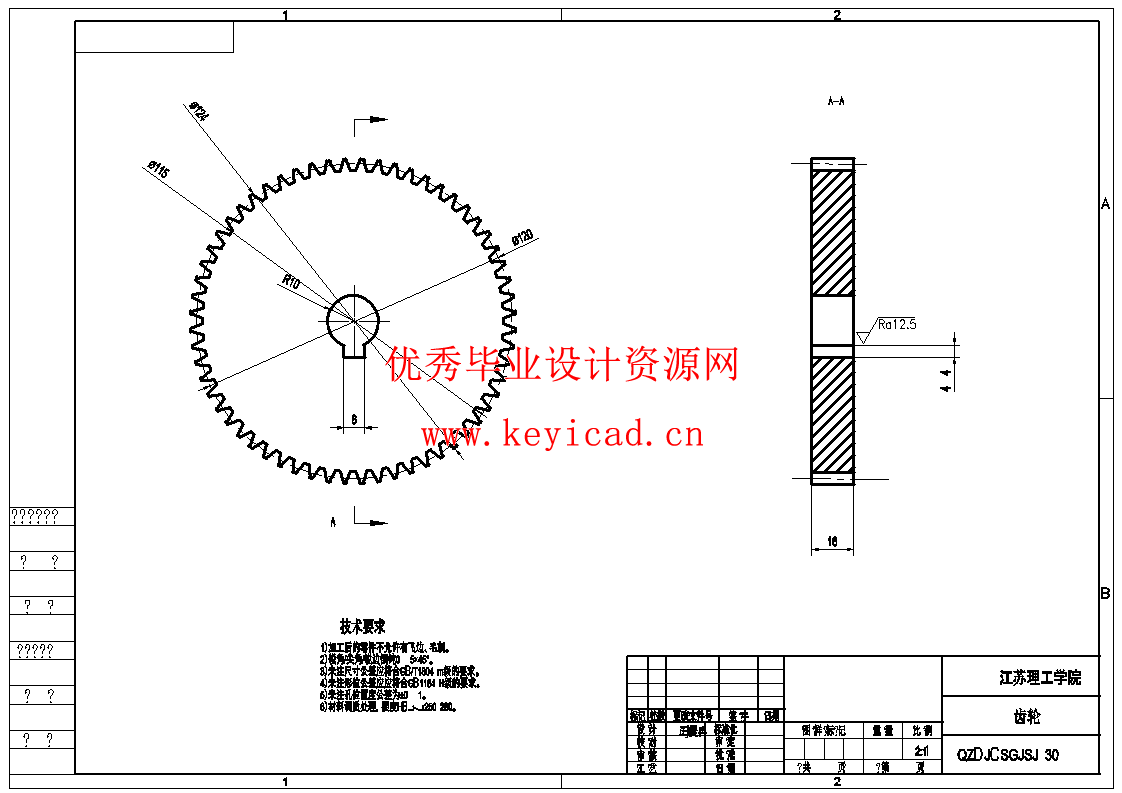

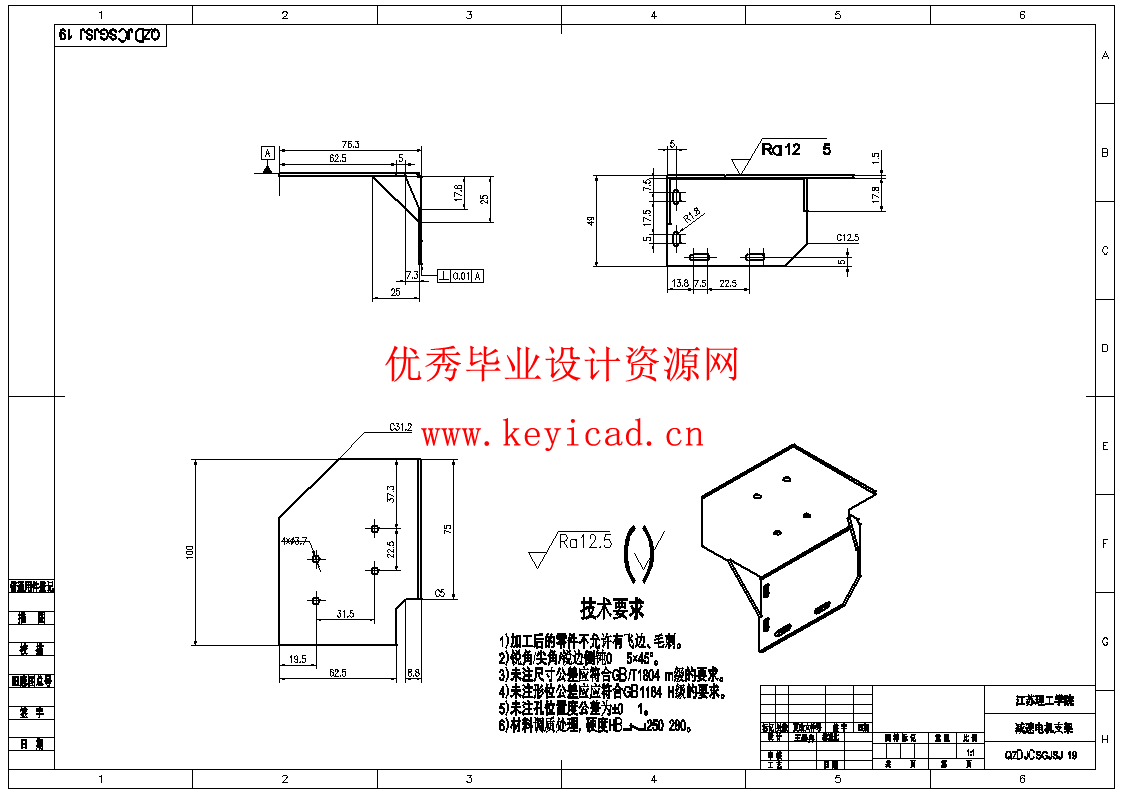

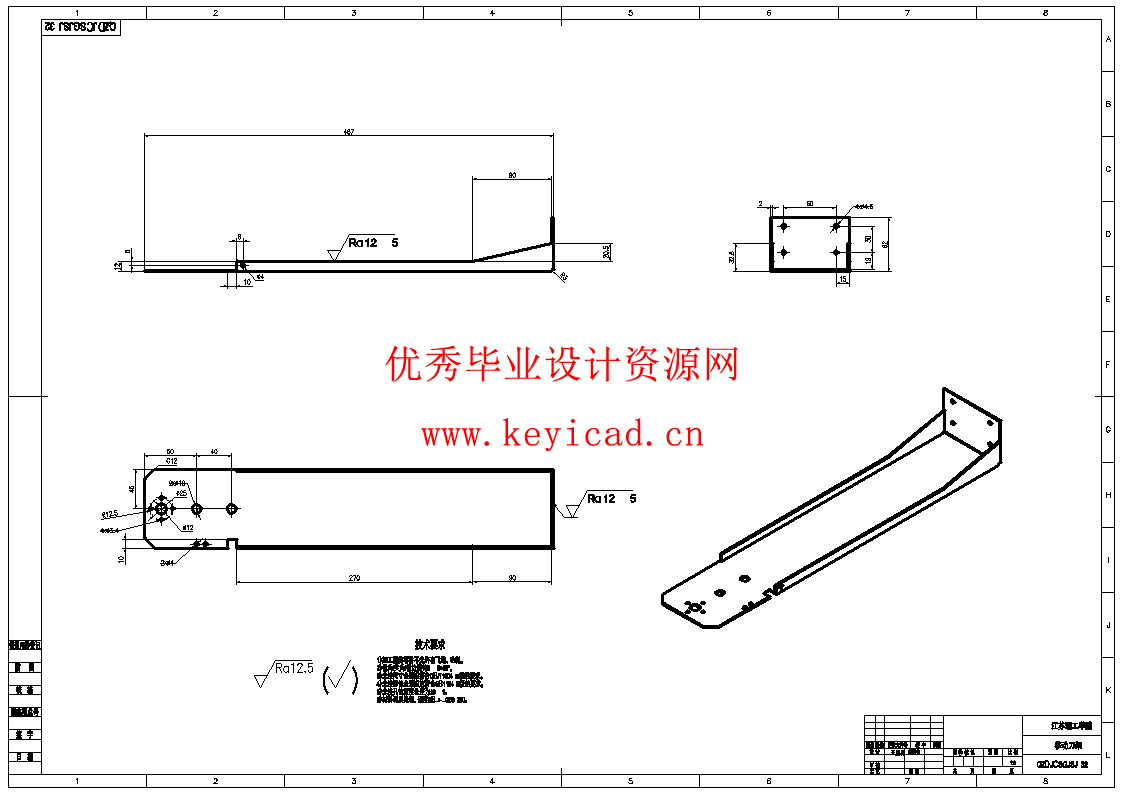

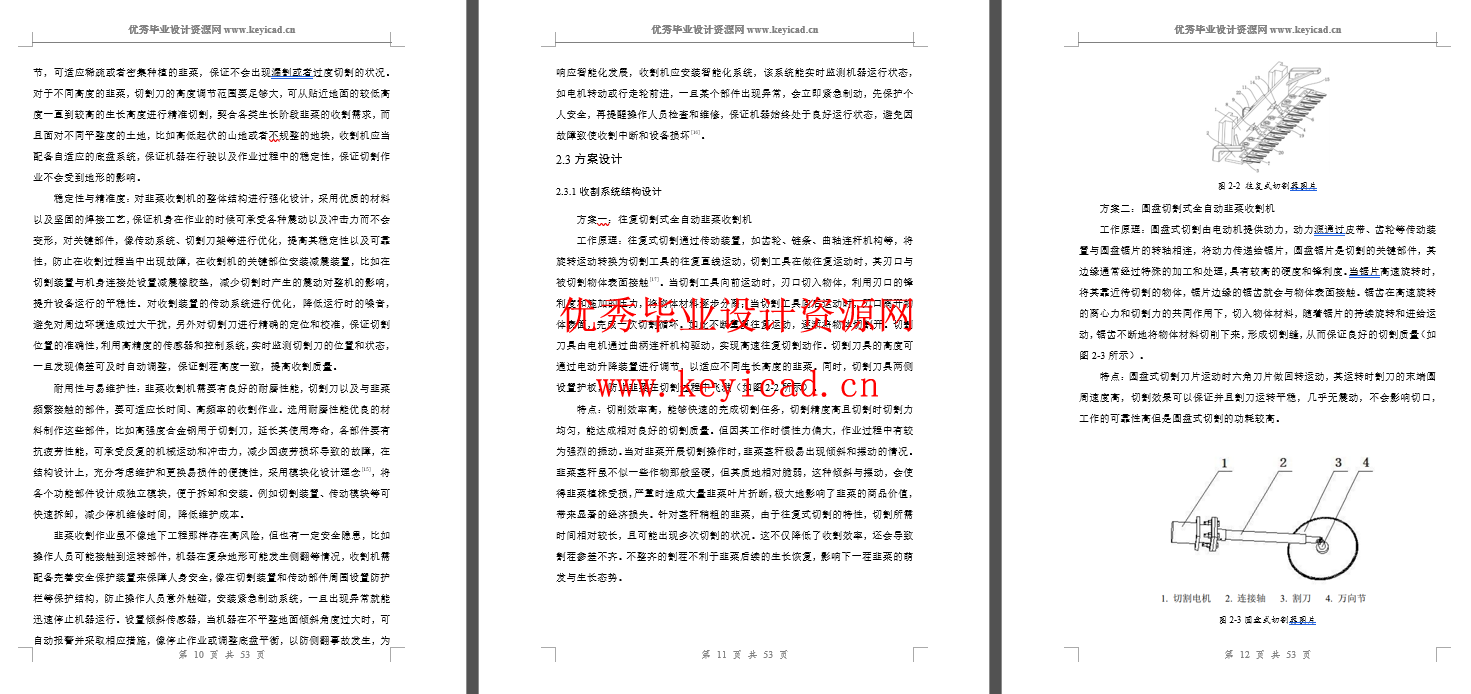

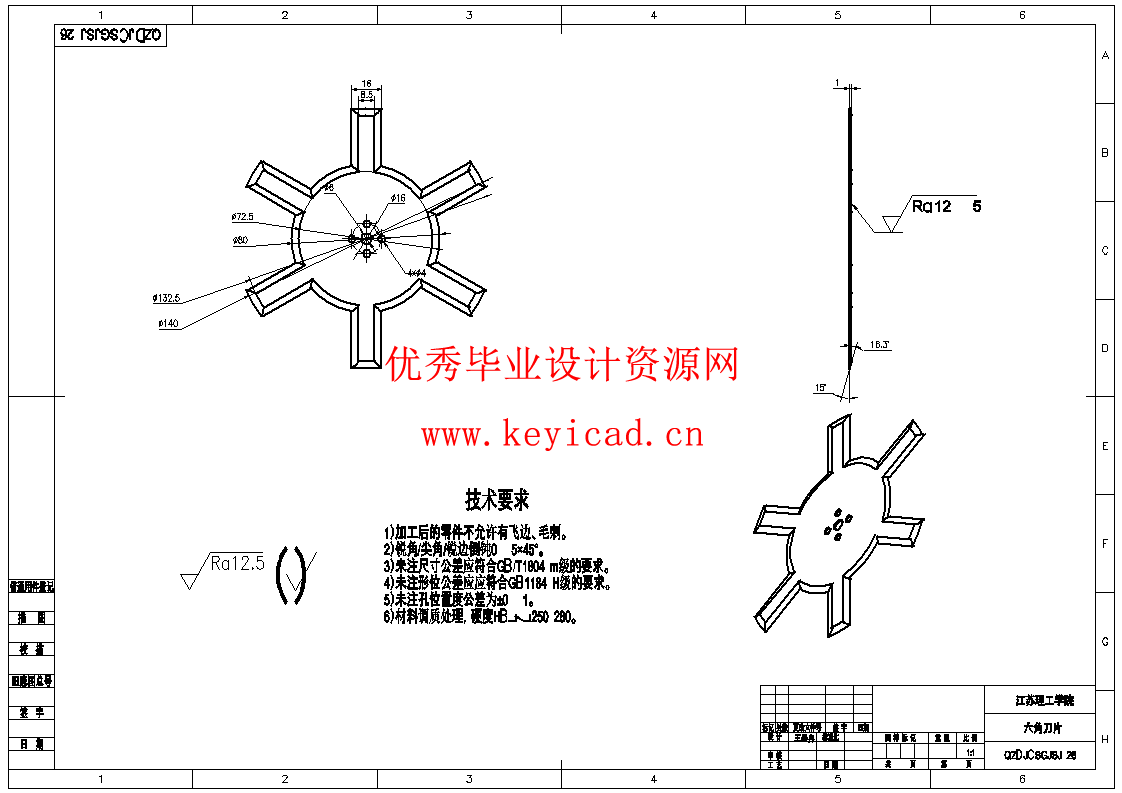

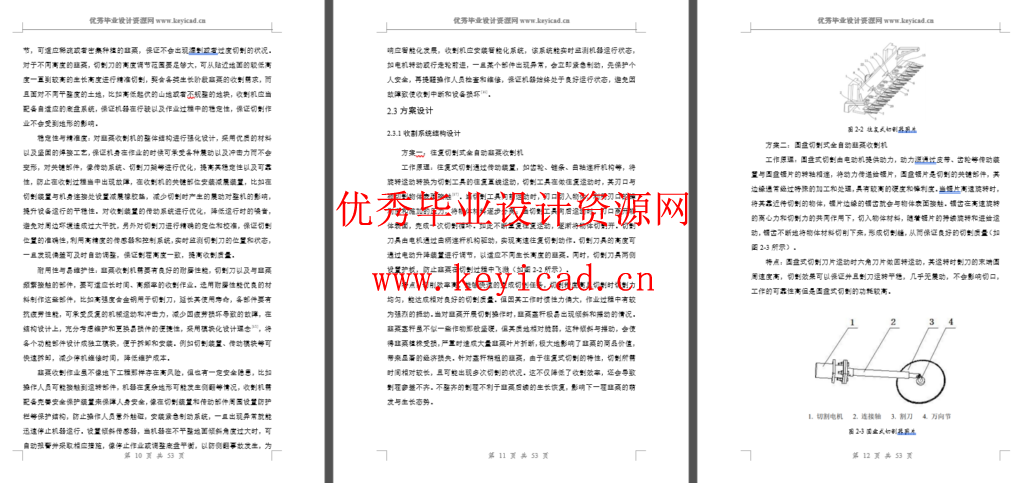

切割机构安装于传送机构的下方，借助带传动的方式与传送带相连，从而达成同步转动。为保障带传动的稳定性，该机构专门配备了张紧机构。在实际运行过程中，当伺服电机驱动刀架进行上下移动作业时，张紧机构能够自动调节传动带的张紧程度，避免因刀架运动产生的震动或其他因素干扰，导致传动带出现松弛、打滑等状况，确保带传动始终处于稳定可靠的工作状态。蓄电池装在收割机两侧，为注重环保因素，蓄电池上方装有两块小型太阳能板，以达到作业的同时充电来延长收割机使用时间。

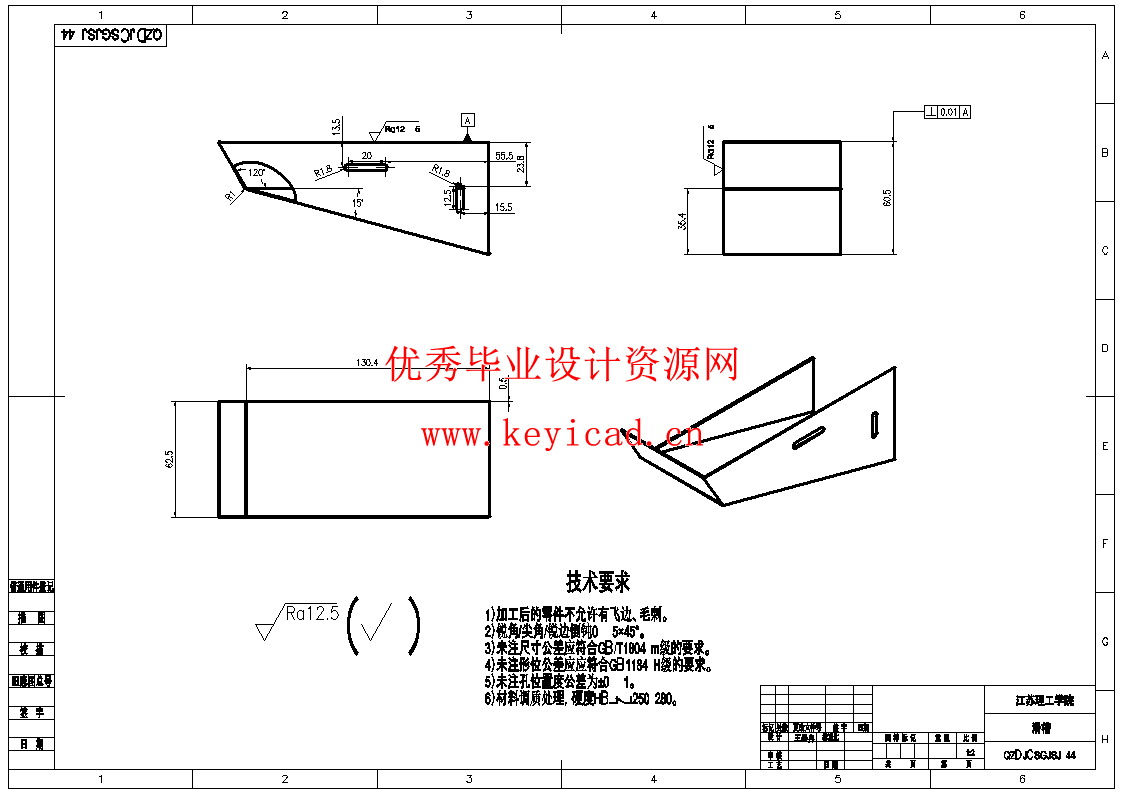

传送机构的后方设有打捆机构，该打捆机构由自动束带机与电推杆协同构成。当韭菜经传送机构输送至此，电推杆响应，快速将韭菜推送至自动束带机的作业区域。自动束带机通过红外检测启动，完成韭菜打捆工序。在打捆机构的正下方，安置着一个收集箱，承接从滑槽处滑落的韭菜捆，确保整个韭菜收割打捆收集流程的一体化。
关键词：收割打捆一体机；扶禾装置；智能控制
