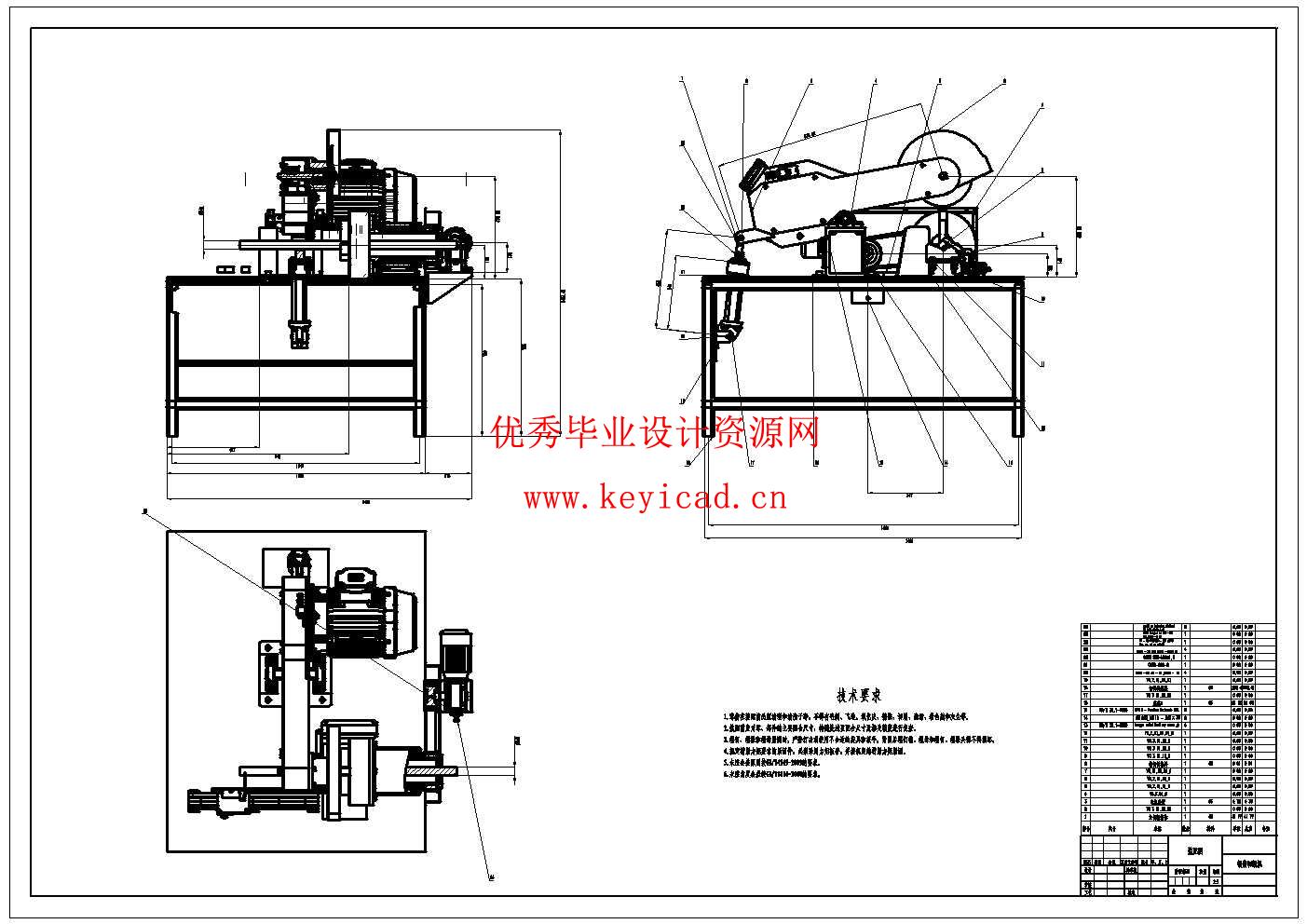

钢筋切断机设计（附Solidworks模型、CAD图纸）

摘要

本文研究了钢筋切断机的设计与优化，旨在提升建筑行业钢筋加工效率与精度。通过对比分析国内外钢筋切断机现状，确定了采用曲柄滑块机构、气缸驱动和V带传动的总体设计方案。利用三维建模软件SolidWorks完成了关键部件的三维建模与装配，并对电动机、V带传动、气缸及轴承等核心组件进行了详细设计与校核。研究结果表明，优化后的钢筋切断机结构稳定，切断效率高，能够满足市场需求。本研究为钢筋切断机的智能化、高效化升级提供了理论依据和技术支持。

关键词：钢筋切断机；V带传动；气缸驱动；结构设计；三维建模

摘要 I
Abstract II
1 绪论 1
1.1 选题背景 1
1.2 国内外切割机发展现状 2
1.2.1 国内切割机发展现状 2
1.2.2 国外切割机发展现状 3
1.3 钢筋切断机的发展方向 3
1.4 本文主要研究内容 5
2 钢筋切断机方案设计 6
2.1 常用执行方案 6
2.2 切割机主方案 6
3 钢筋切断机切割部分结构的设计 8
3.1 钢筋切割力计算 8
3.2 电动机的选择 8
3.2.1 选择电动机的类型 8
3.3 V带传动的设计计算 9
3.4 下压切割气缸在选型计算 12

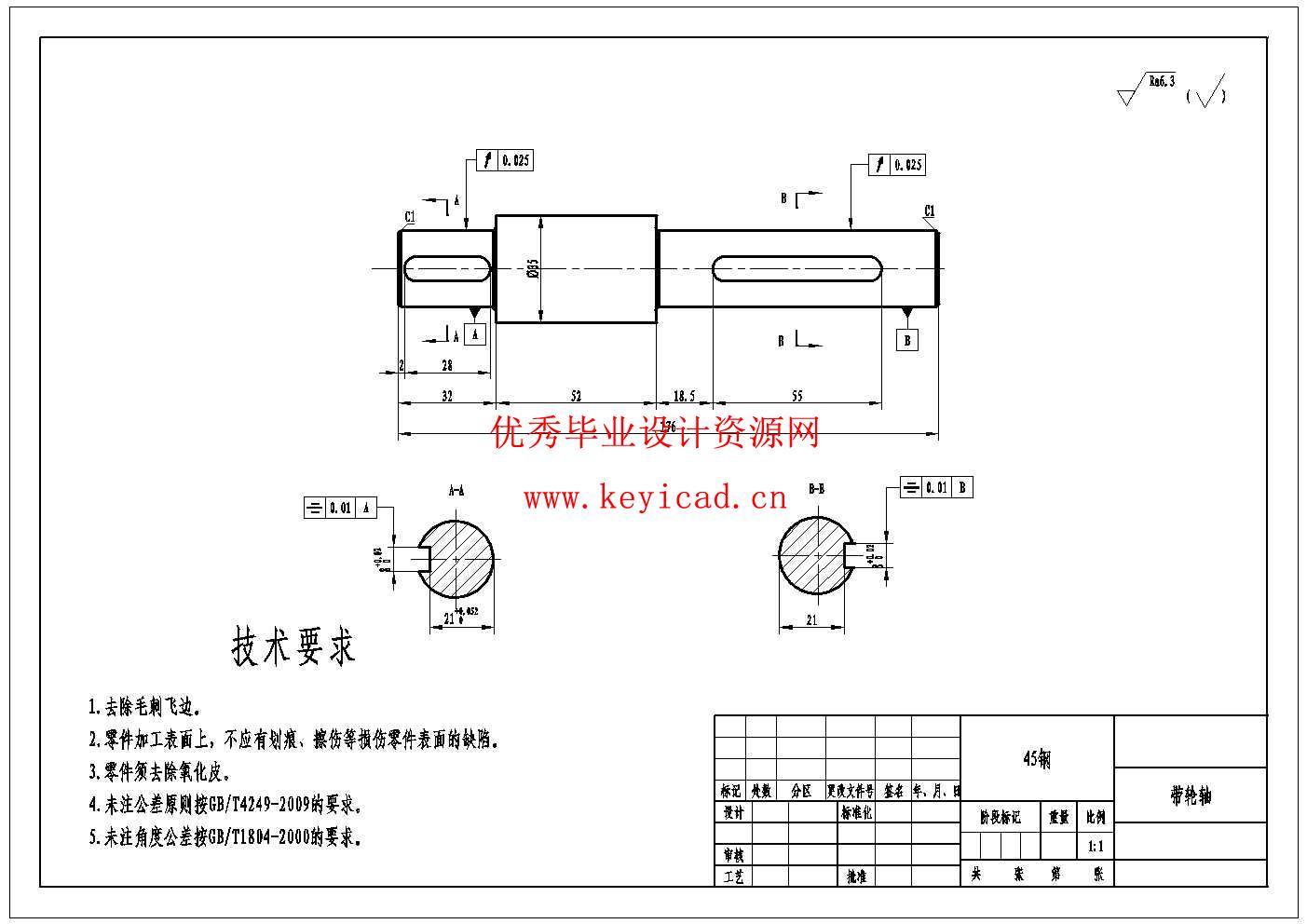

3.5 带轮轴的校核 13
3.6 轴承的校核 16
4 夹紧回转装置设计 20
4.1 电机的选型 20
4.2 带传动设计 21
5 钢筋切断机中主要零件的三维建模 23
5.1 三维软件 23
5.2 零部件的三维选型 23

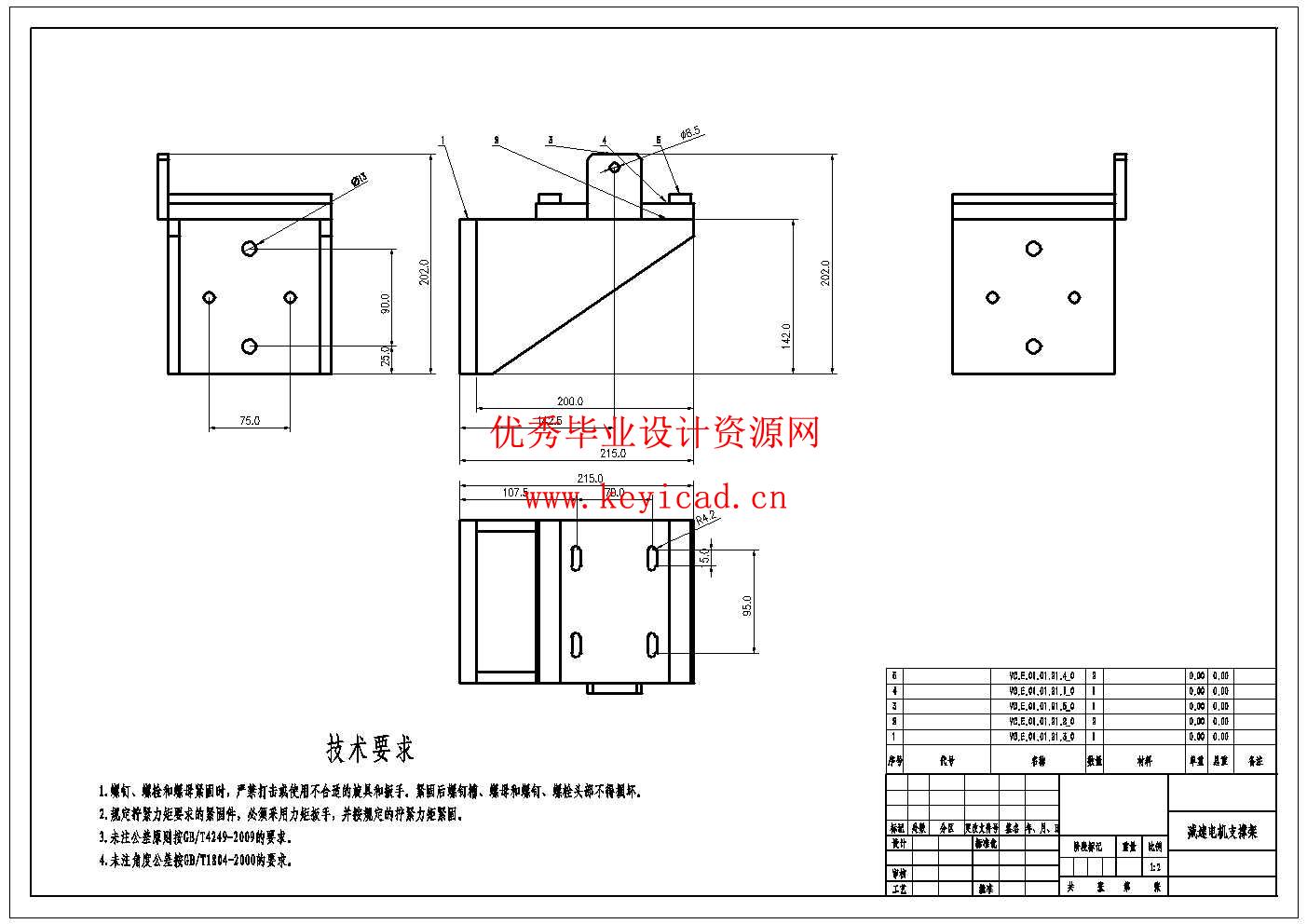

5.3 非标件的设计 25
6 切割机安全操作规程 27
7 结论 29
参考文献 30
致谢 32
