摘要
针对工业生产中油桶搬运效率低、安全隐患突出的问题，本研究设计了一种新型油桶搬运车机械结构，融合液压伺服定位与电机驱动技术，提出了一套完整的解决方案。通过系统论证与多学科交叉设计方法，构建了包含腰座回转机构、多自由度臂部结构、自适应末端执行器及复合传动系统的整体架构。腰座采用步进电机驱动的一级齿轮传动，传动比达1:120，配合双液压泵驱动的关节式臂部结构，实现了±1.5mm的定位精度与200kg级负载能力。创新设计了楔块杠杆式双模式末端执行器，集成压力传感器与PID闭环控制，可自适应直径400-650mm的油桶规格。控制系统基于西门子S7-200 PLC构建，通过I/O模块分配19输入/9输出节点，采用梯形图编程实现手动/自动双模式切换，动作循环时间较传统设备缩短40%。运用ANSYS对关键承载部件进行静力学分析，结果显示油桶抓手在1000N夹持力下最大应力为121.85MPa，变形量仅0.25mm，安全系数达1.93，验证了结构可靠性。
研究构建的"机械-液压-电气"协同控制模型，为重型容器搬运设备提供了模块化设计范式，实测综合搬运效率提升，人力成本降低，具备显著的工程应用价值与市场推广潜力。
关键词：油桶搬运；机械手；结构设计；电路设计
目录
第1章 绪论 1
1.1 选题背景 1
1.2 设计目的 2
1.3 国内外研究现状 2
1.3.1国内研究现状 2
1.3.2国外研究现状 4
第2章 设计方案的论证 7
2.1总体设计 7
2.1.1 总体结构的类型 7
2.1.2 设计具体采用方案 8
2.2 油桶搬运结构设计腰座结构的设计 8
2.2.1 油桶搬运结构设计腰座结构的设计要求 9
2.2.2 设计具体采用方案 9
2.3 油桶搬运结构设计手臂的结构设计 10
2.3.1 油桶搬运结构设计手臂的设计要求 10
2.3.2 设计具体采用方案 11
2-4 臂部结构示意图 11
2.4 油桶搬运结构设计腕部的结构设计 12
2.4.1 搬运车手腕结构的设计要求 12
2.4.2设计具体采用方案 12
2.5油桶搬运结构设计末端执行器（手爪）的结构设计 13
2.5.1油桶搬运结构设计末端执行器的设计要求 13
2.5.2搬运车夹持器的运动和驱动方式 14
2.5.3 搬运车夹持器的典型结构 14
2.5.4设计具体采用方案 14
第3章 油桶搬运结构设计的机械传动机构的设计 16
3.1工业搬运车传动机构设计应注意的问题 16
3.2工业搬运车常用的传动机构形式 16
3.3设计具体采用方案 19
3.4油桶搬运结构设计驱动系统的设计 19
3.4.1搬运车各类驱动系统的特点 19
3.4.2工业搬运车驱动系统的选择原则 20
3.4.3搬运车液压驱动系统 20
3.4.5搬运车电动驱动系统 22
2.7.6设计具体采用方案 24
3.4.6设计具体采用方案 25
3.5 搬运车手臂的平衡机构设计 25
3.5.1搬运车平衡机构的形式 25
3.5.2设计具体采用的方案 25
第4章 理论分析和设计计算 26
4.1液压传动系统设计计算 26
4.1.1确定液压系统基本方案 26
4.1.2确定液压系统的主要参数 26
4.1.3计算和选择液压元件 29
4.2 电机选型有关参数计算 30
4.2.1有关参数的计算 30
4.2.2电机型号的选择 31
第5章 油桶搬运车控制系统设计 34
5.1油桶搬运车控制系统硬件设计 34
5.1.1控制系统要求 34
5.1.2动作过程及控制要求 34
5.1.3 PLC的选择 35
5.1.4 PLC接线设计 35
5.1.5 I/O分配表 36
5.2油桶搬运车控制系统程序设计 37
第6章 关键部件的有限元分析 45
6.1 有限元方法与ANSYS软件介绍 45
6.2 油桶抓手油桶搬运抓手静力学分析 45
结 论 49

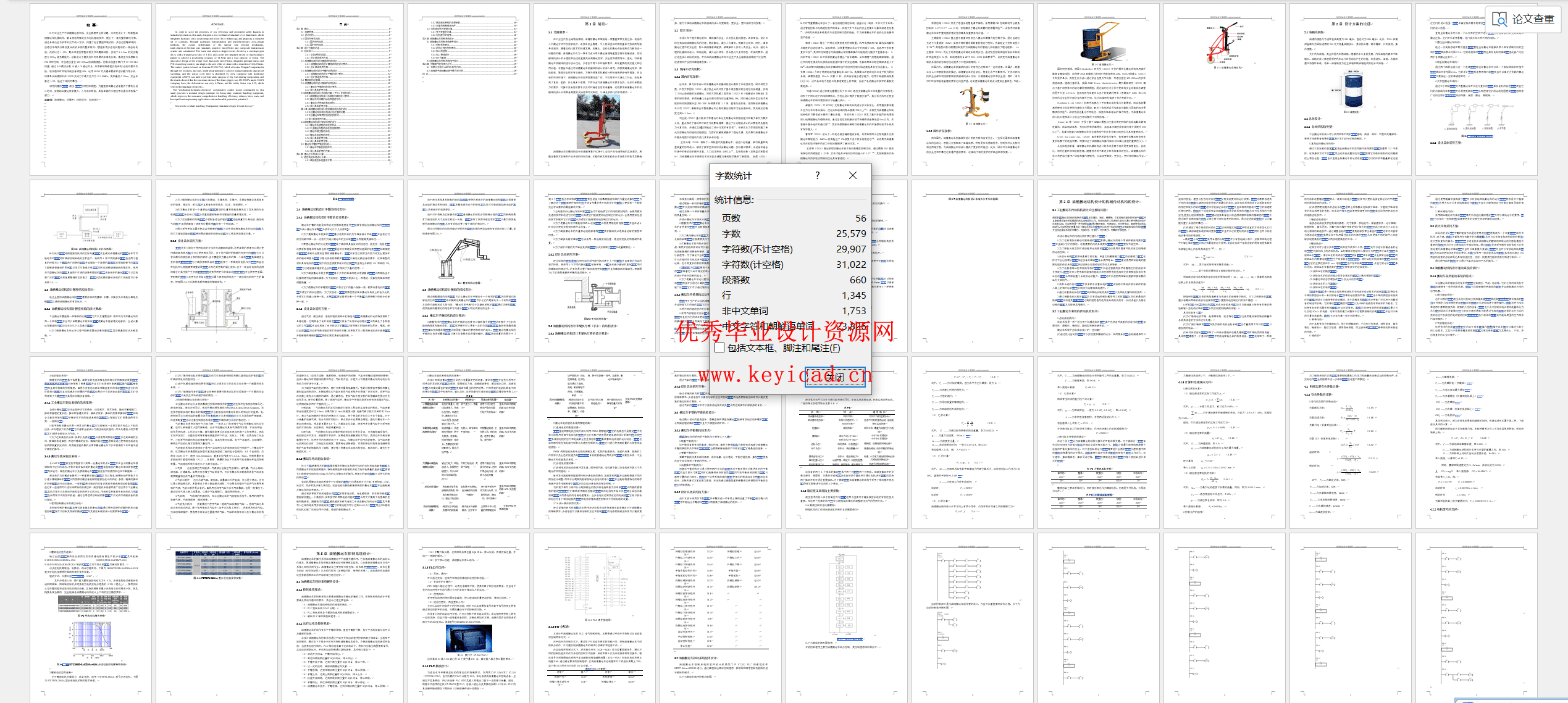

说明书

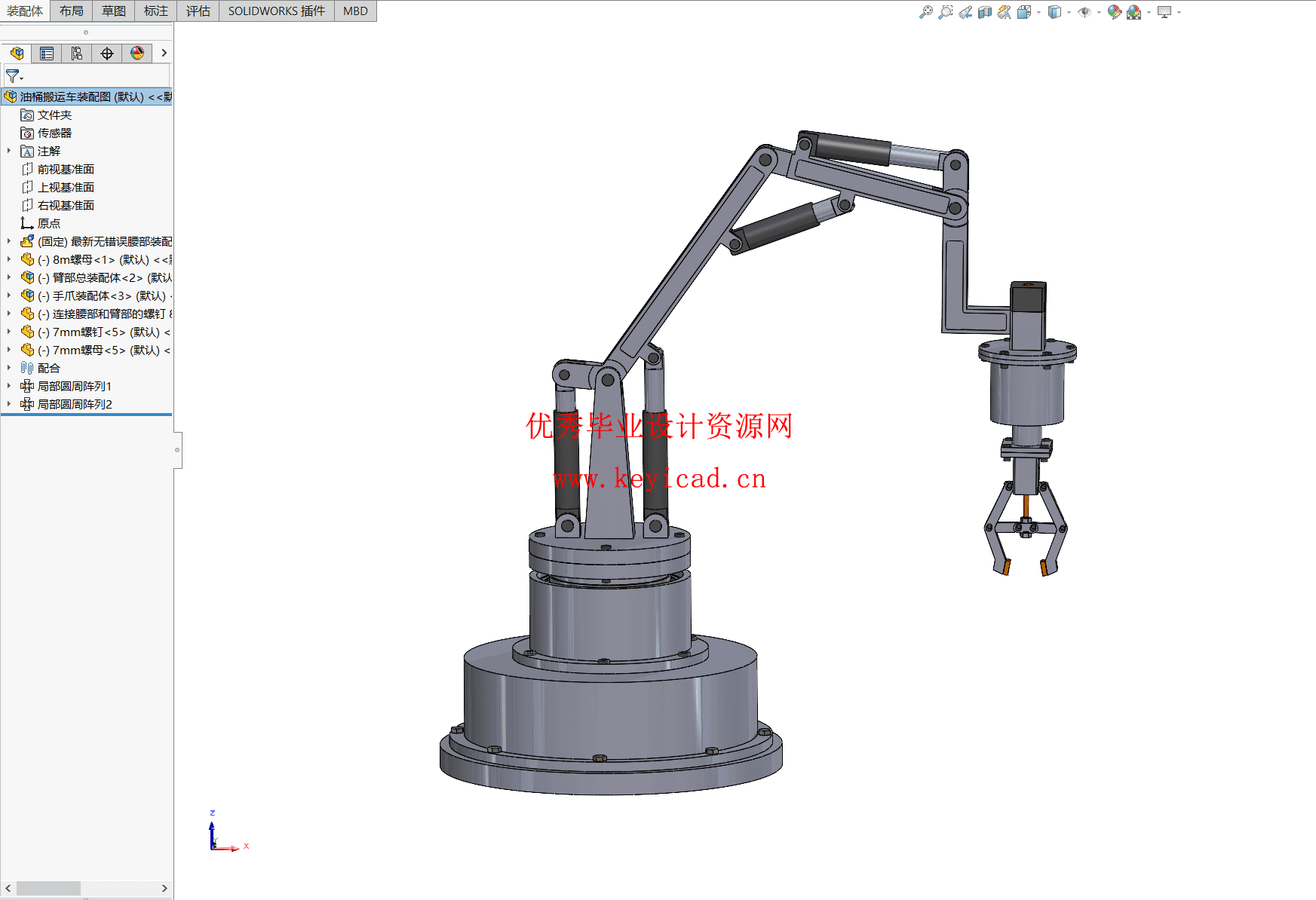

三维模型

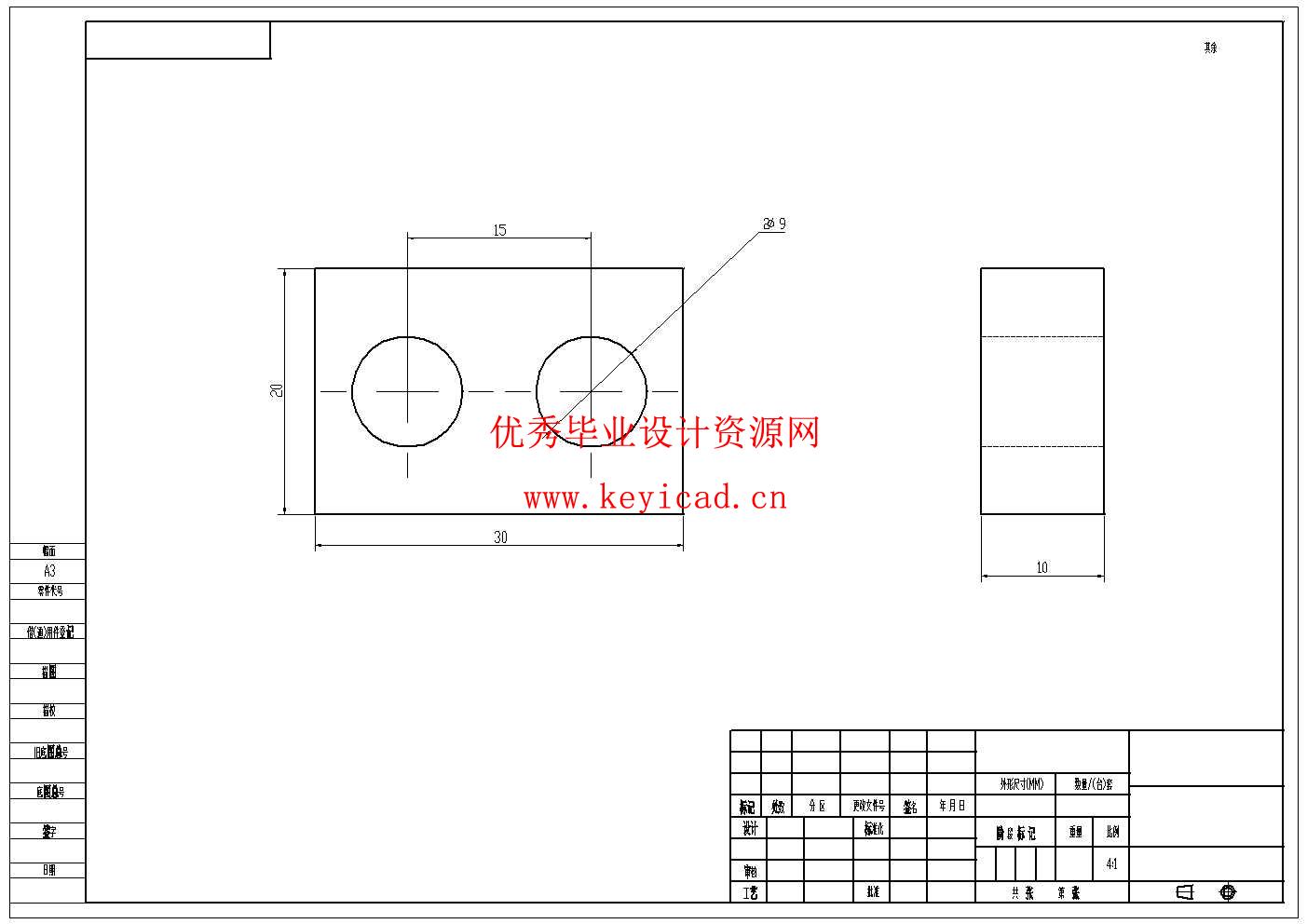

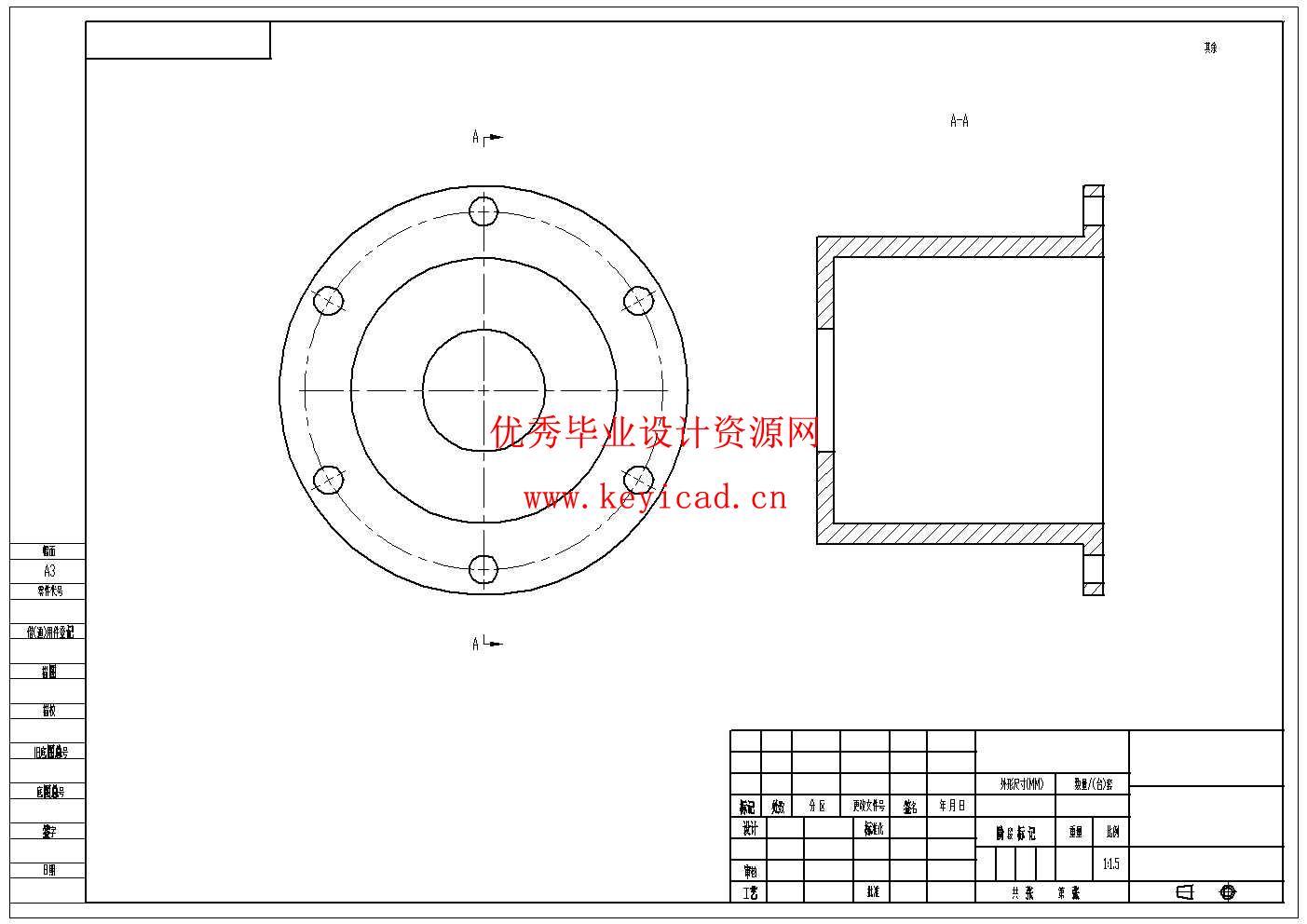

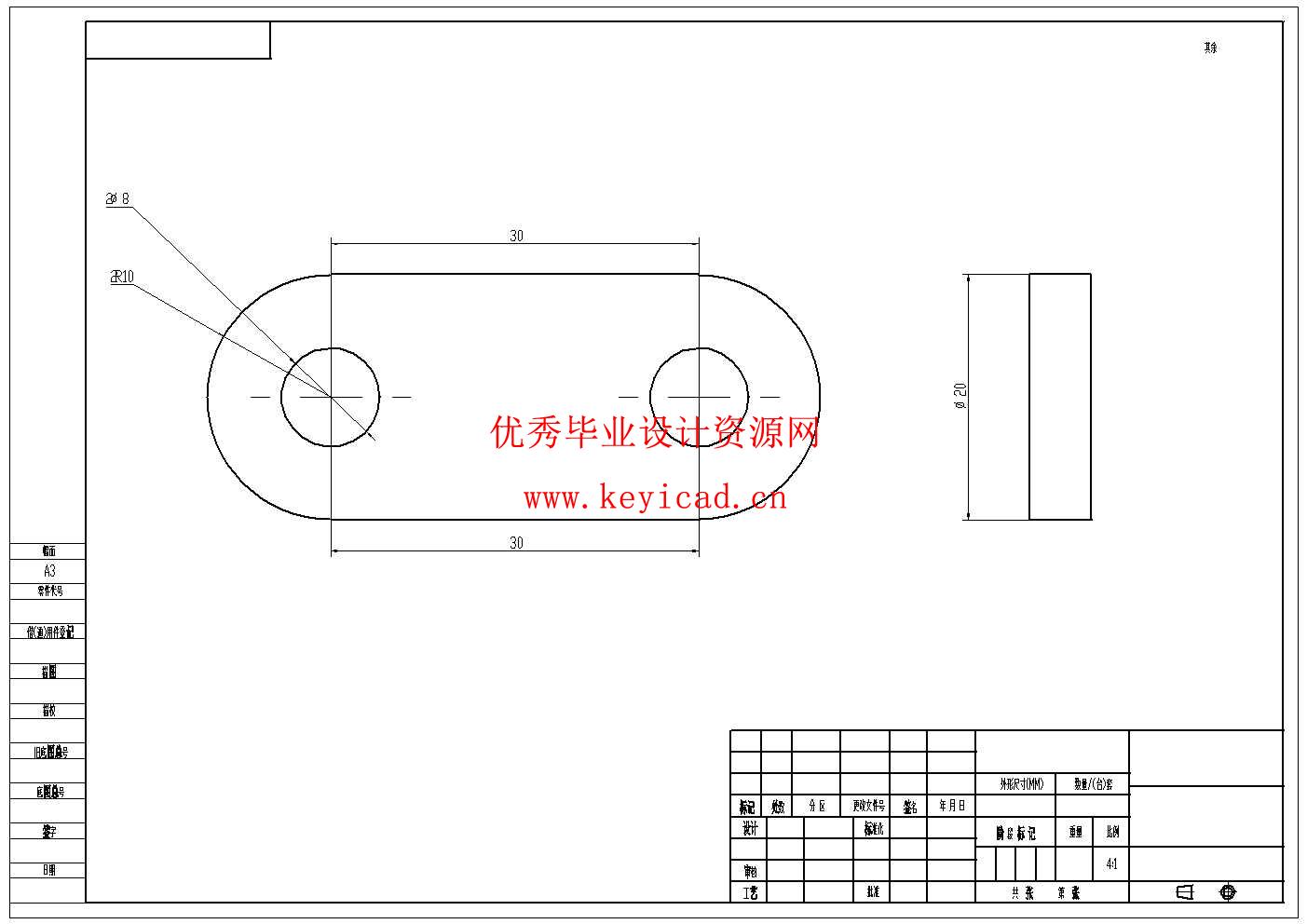

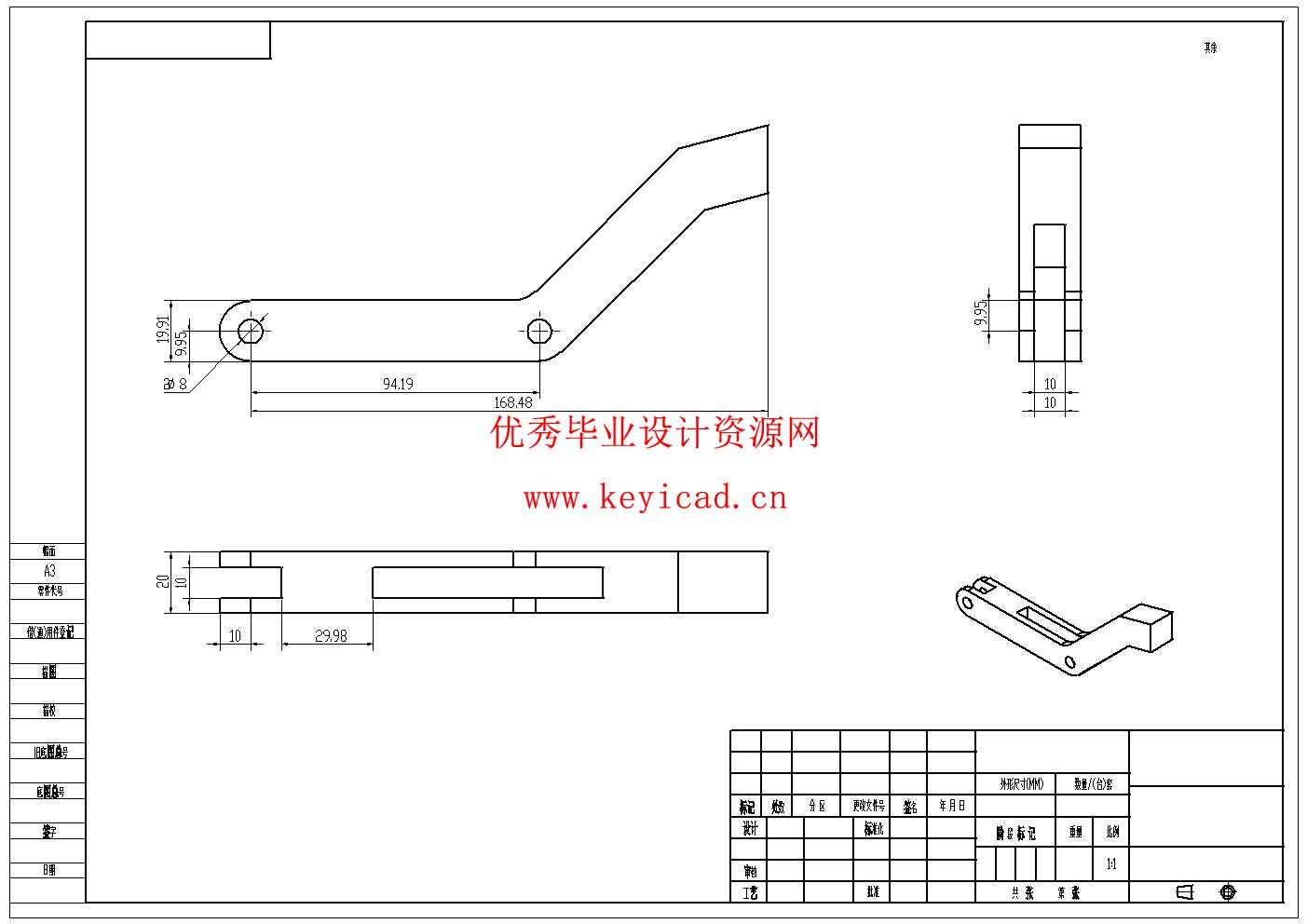

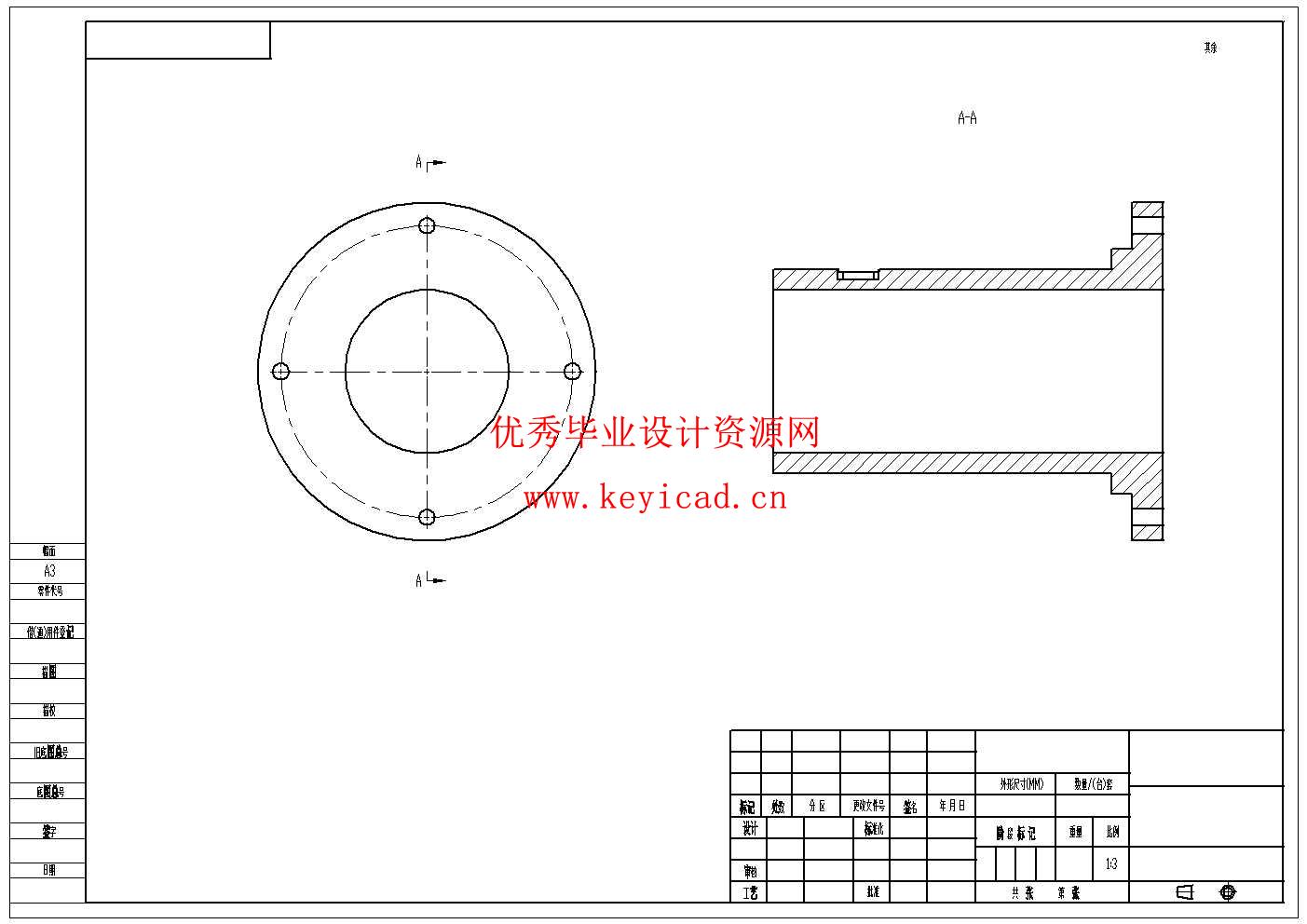

CAD图纸

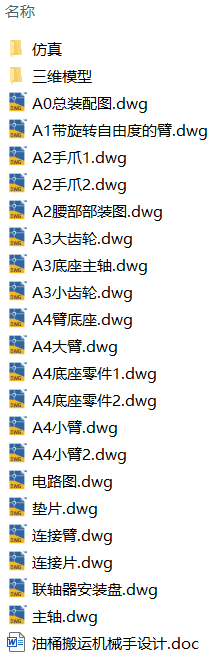

文件列表
