摘要
本文围绕钢筋切割机的优化设计与开发，结合理论分析与工程实践，系统研究了其关键结构设计与性能验证，旨在提升钢筋切割效率、精度及安全性。基于国内外钢筋切割机发展现状，分析了传统设备在效率、能耗及自动化水平上的不足，提出了集成机械传动与气动控制的高效切割方案，以应对建筑行业对钢筋加工智能化、高精度化的需求。采用电动机驱动结合V带传动系统，通过切割力计算选定电机，完成V带参数设计及带轮轴强度校核，确保传动稳定性。下压切割系统：基于气缸动力学模型，选定双作用气缸，实现快速下压与复位，提升切割节拍。 夹紧回转装置，设计独立电机驱动的带传动夹紧机构，结合可调夹具，适配不同直径钢筋。关键部件验证通过轴承寿命计算与轴静力学分析，验证核心部件可靠性。采用三维建模（SolidWorks）完成非标件参数化设计，优化结构布局，降低干涉风险，并通过虚拟装配验证运动合理性。制定切割机安全操作规程，涵盖设备调试、切割参数设置及应急处理流程，确保人机交互安全性。
本设计通过多学科集成与精细化计算，实现了钢筋切割机的高效传动、精准切割与稳定夹持，较传统设备效率提升约30%，为建筑钢筋自动化加工提供了可靠解决方案。
关键词：钢筋切割机；V带传动；气缸驱动；结构设计；三维建模
目录
目 录 IV
1 绪论 1
1.1 课题的来源与研究的目的和意义 1
1.2国内外切割机发展现状 2
1.3钢筋切割机的发展方向 4
1.2 本课题研究的内容 6
2.钢筋切割机方案设计 6
2.1常用执行方案 6
2.2切割机主方案 7
3.钢筋切割机切割部分结构的设计 8
3.1钢筋切割力计算 8
3.2电动机的选择 8
3.2 V带传动的设计计算 10

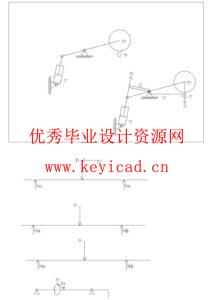

3.3下压切割气缸在选型计算 13
3.4带轮轴的校核 15
3.5轴承的校核 18
4.夹紧回转装置设计 22
4.1电机的选型 22
4.2带传动设计 24
5.钢筋切割机中主要零件的三维建模 26
5.1三维软件 26
5.2零部件的三维选型 27

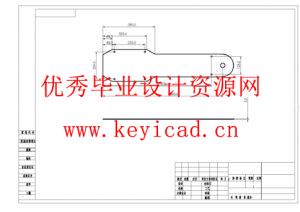

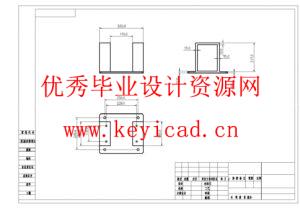

5.3非标件的设计 29
6.切割机安全操作规程 32
一、切割前准备 32
二、切割注意事项 32
结论 34
致谢 35
参考文献 36

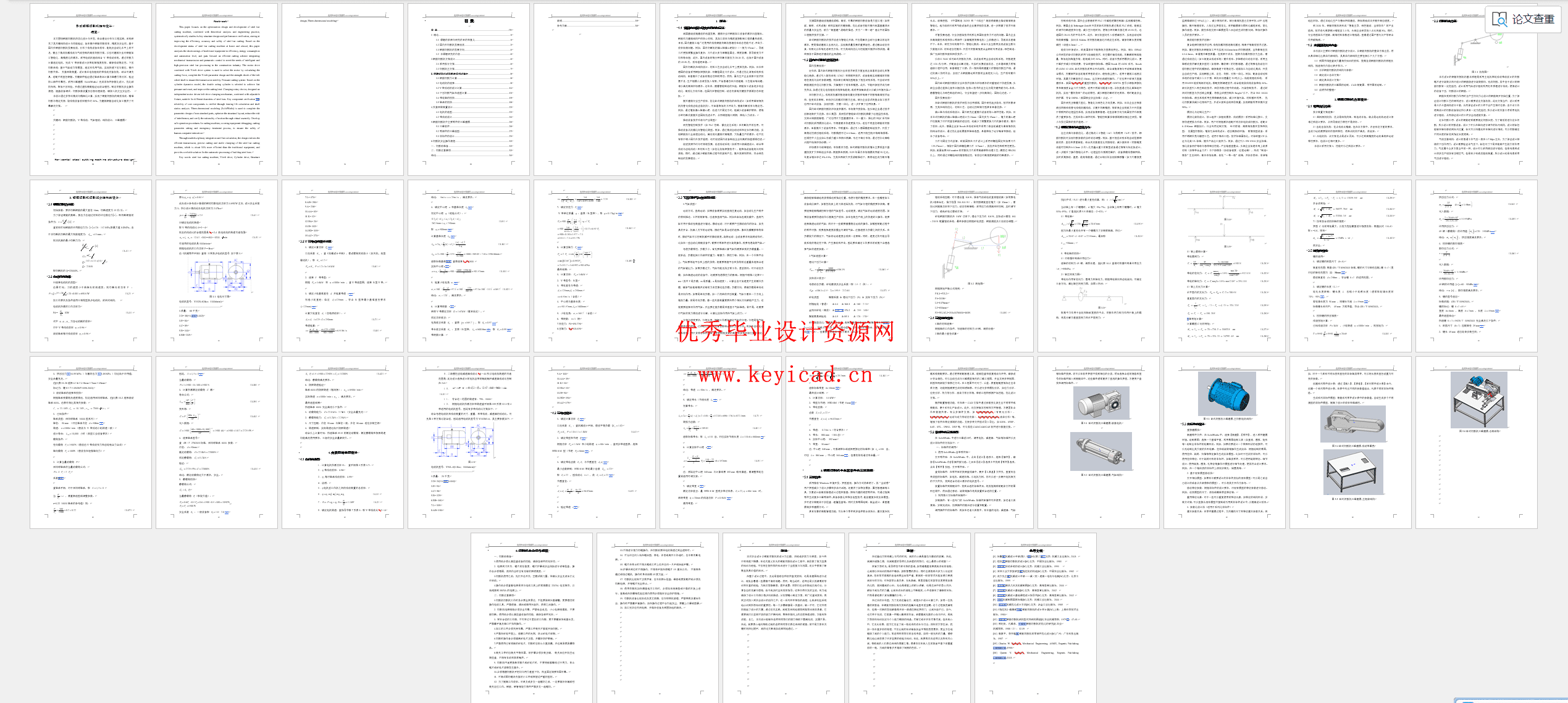

说明书

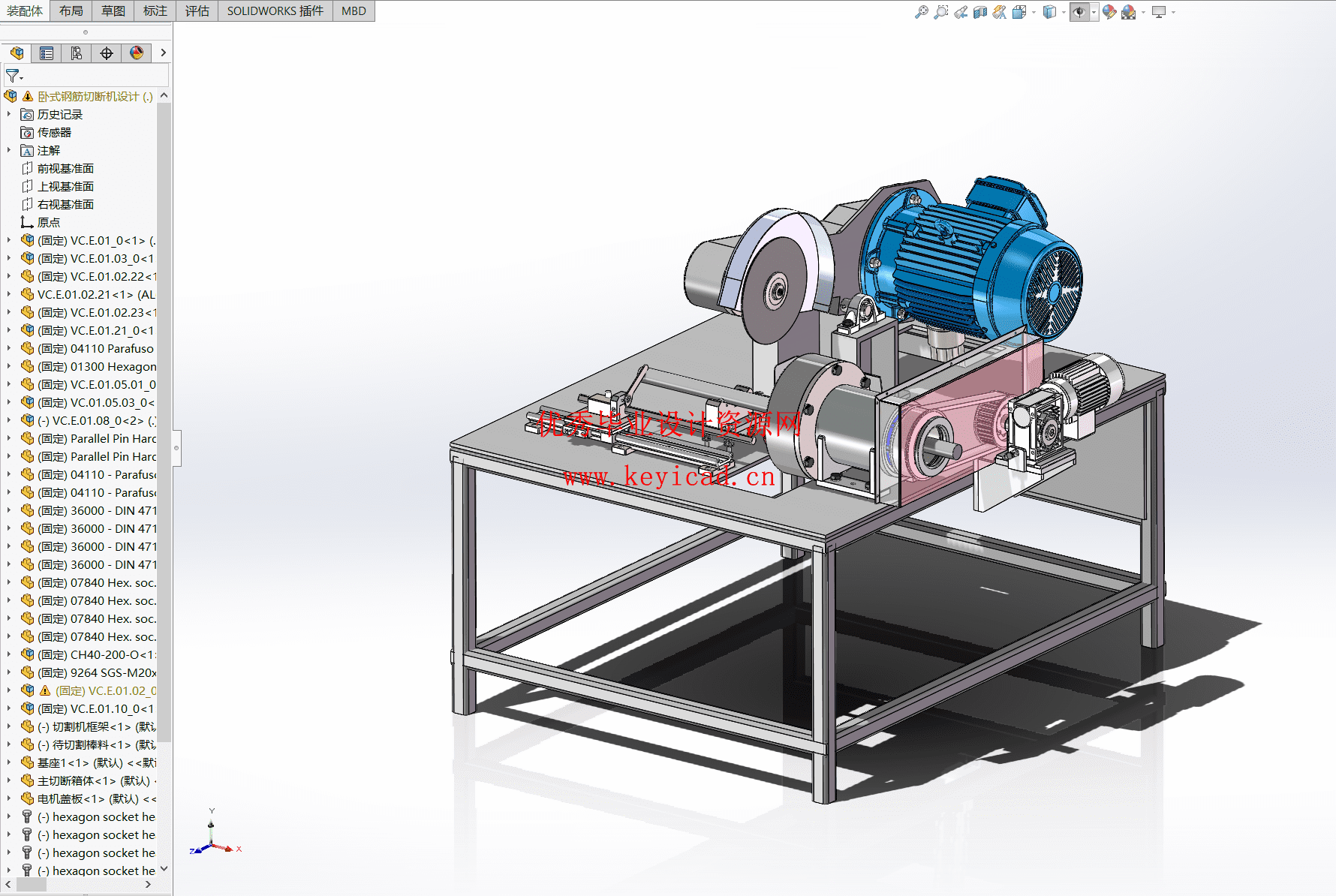

三维模型

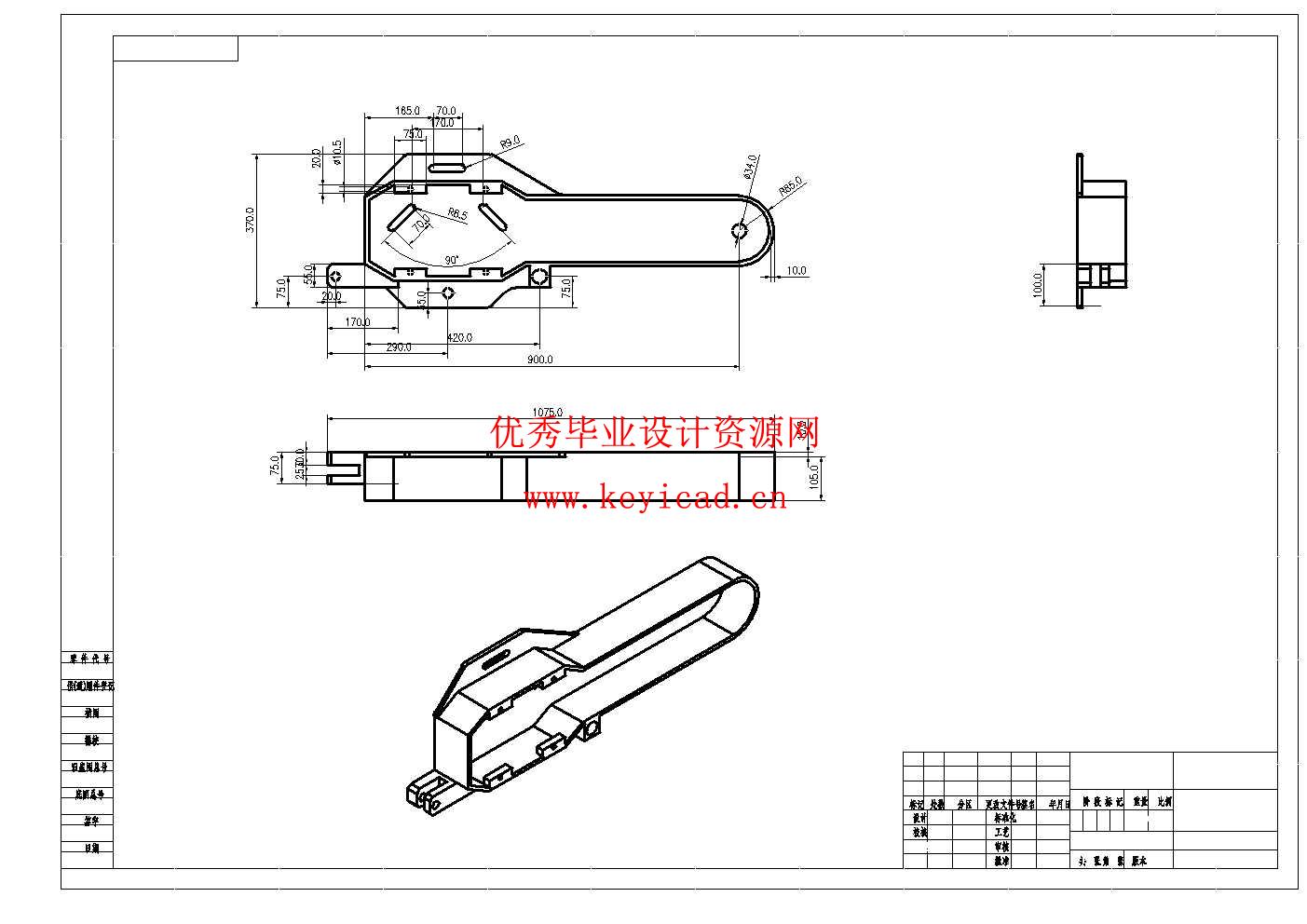

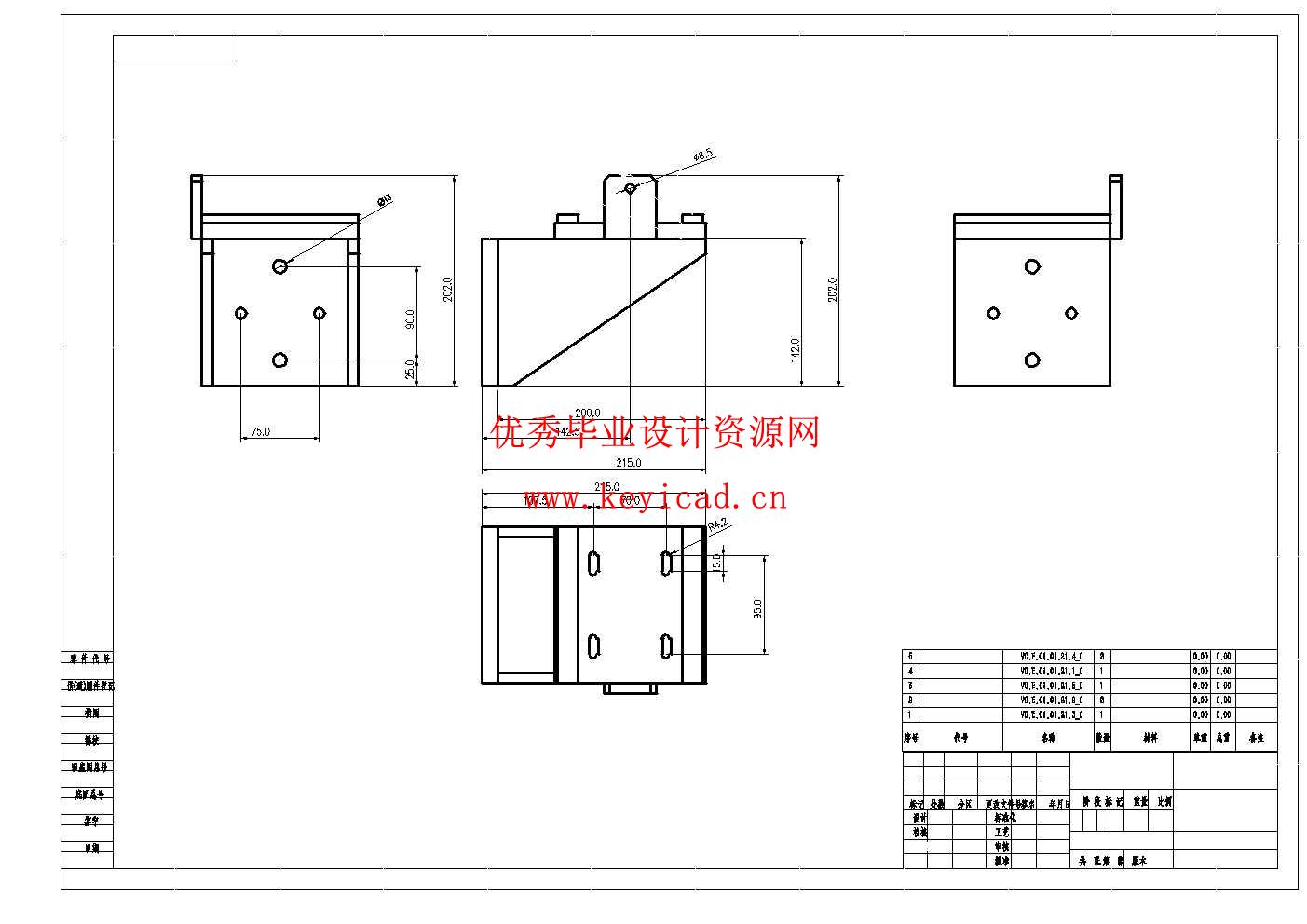

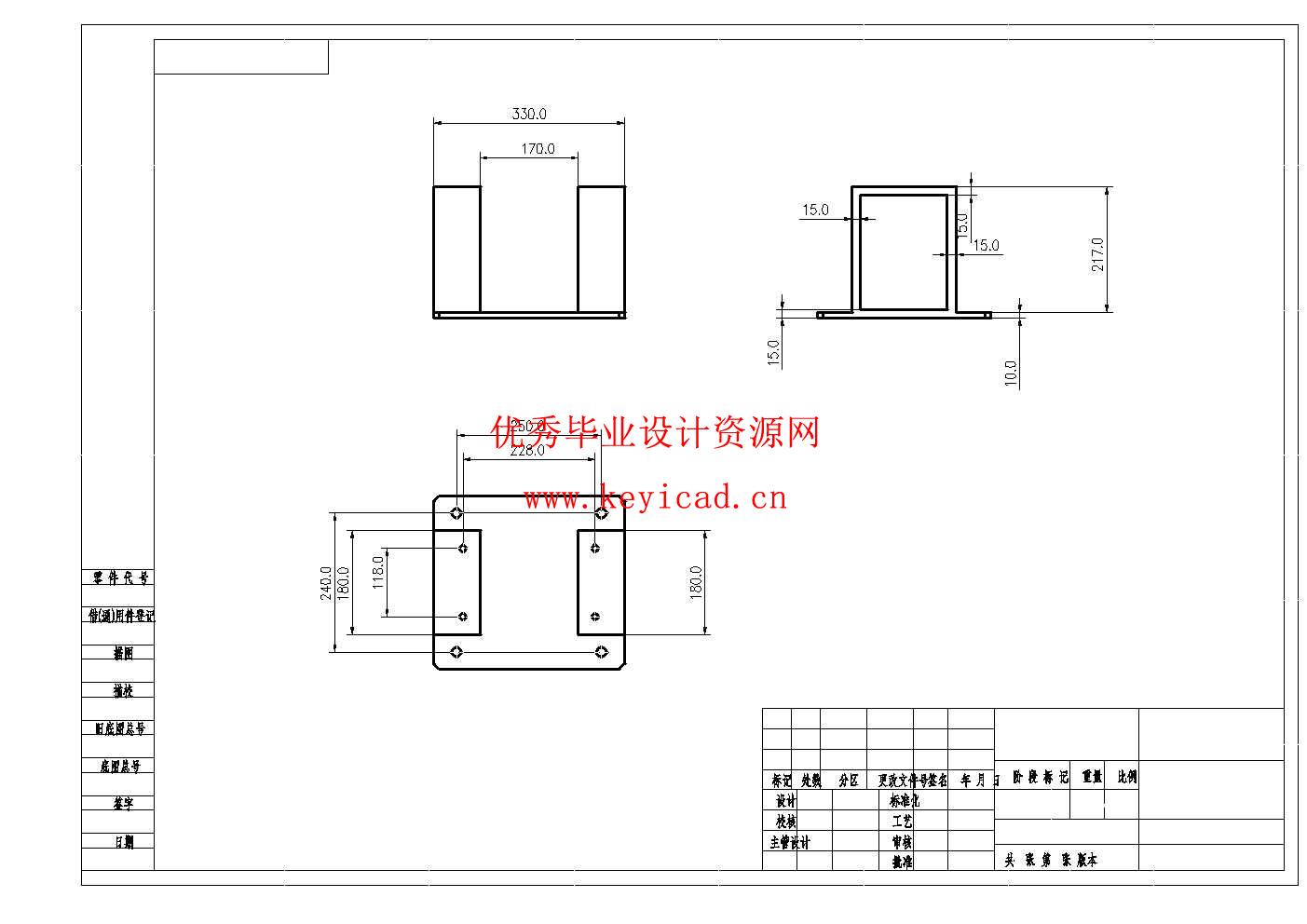

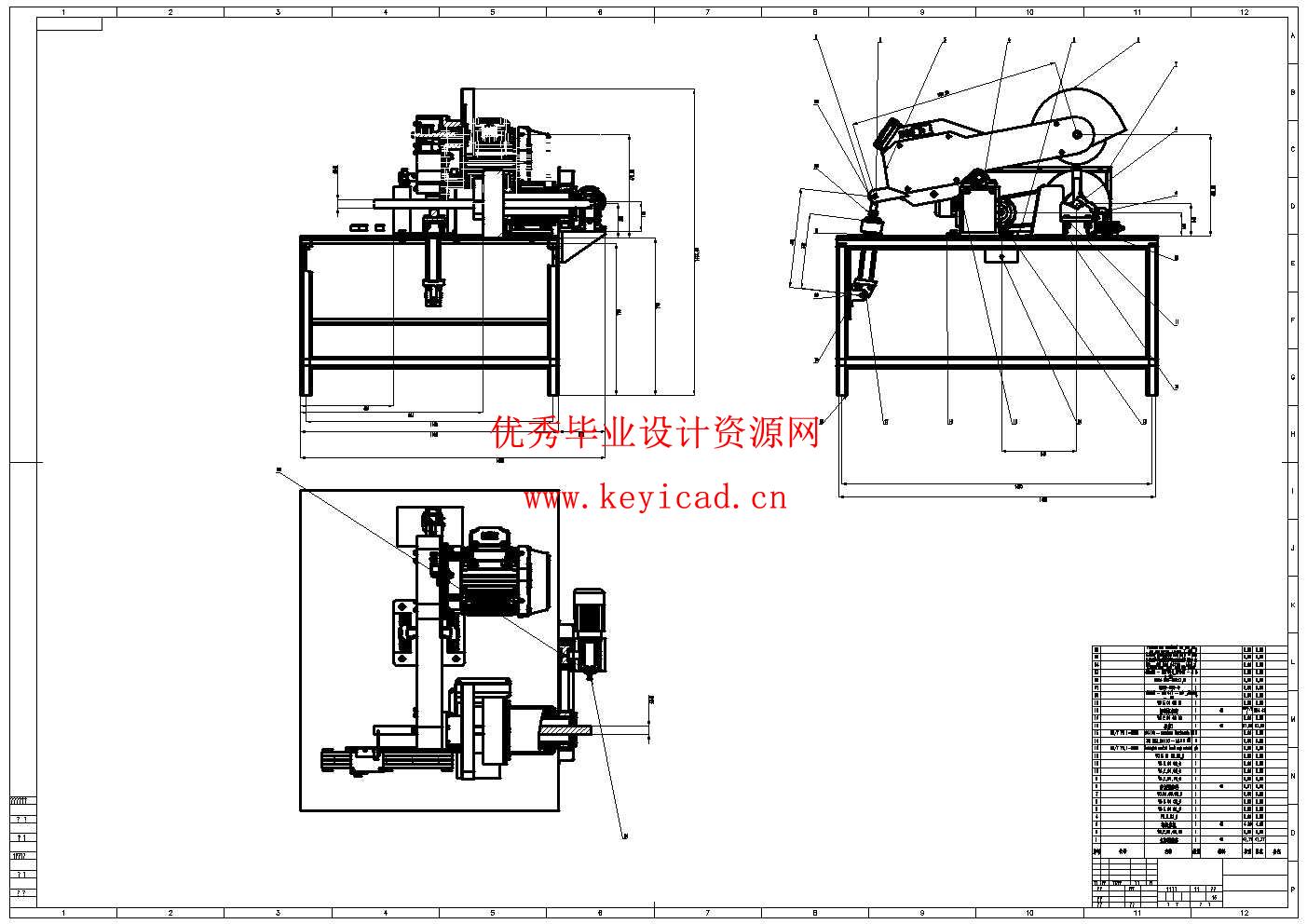

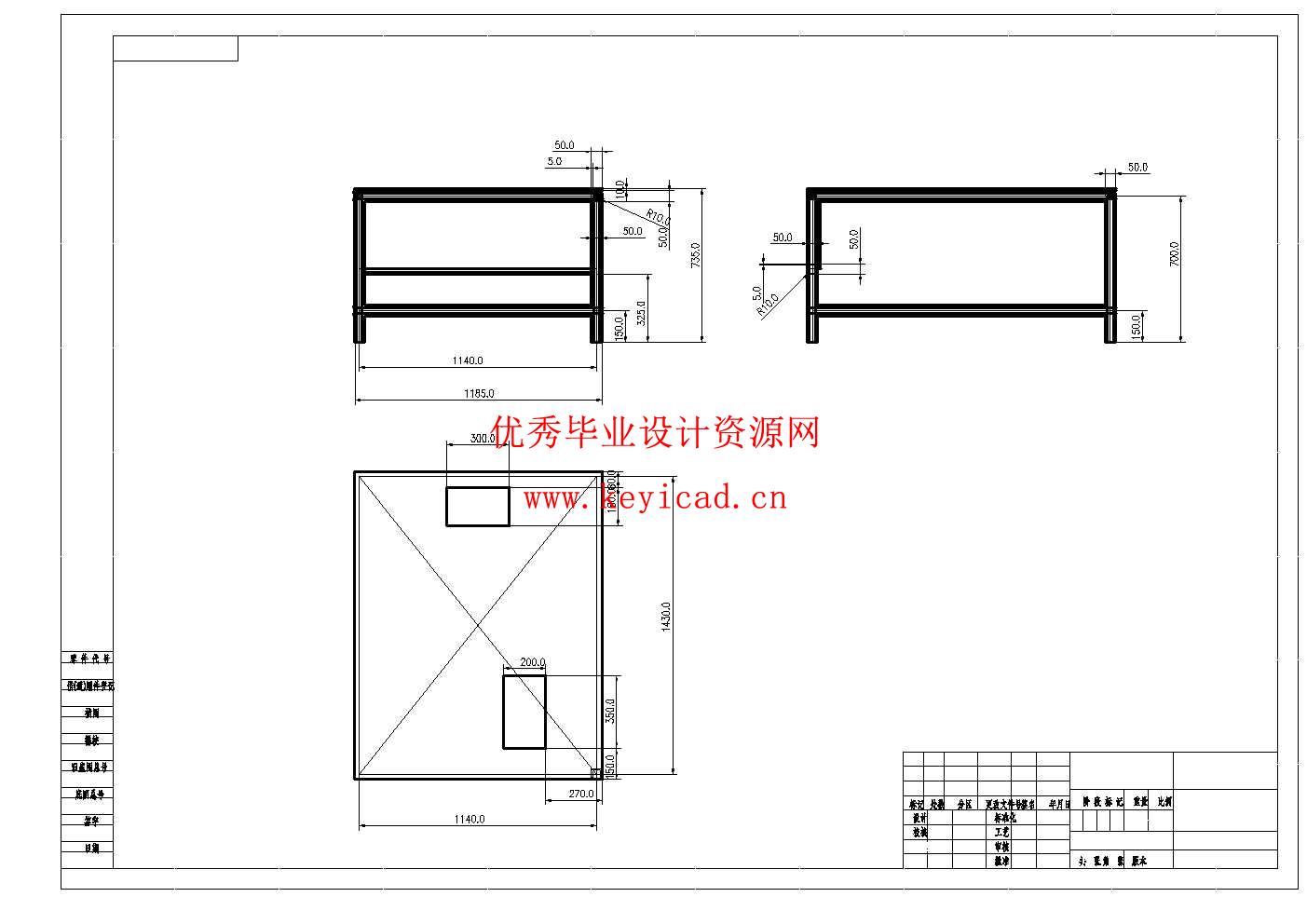

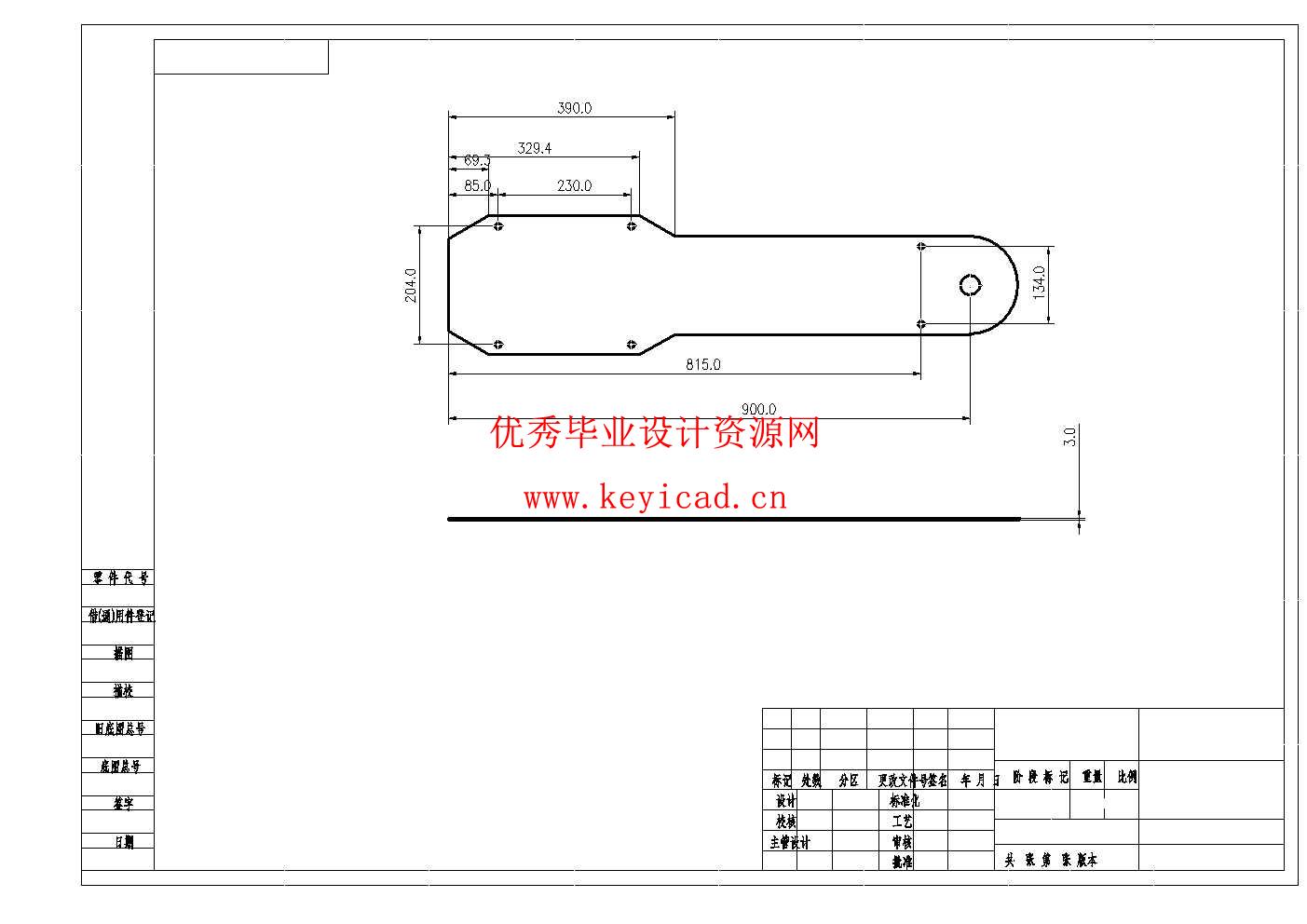

CAD图纸
文件列表
